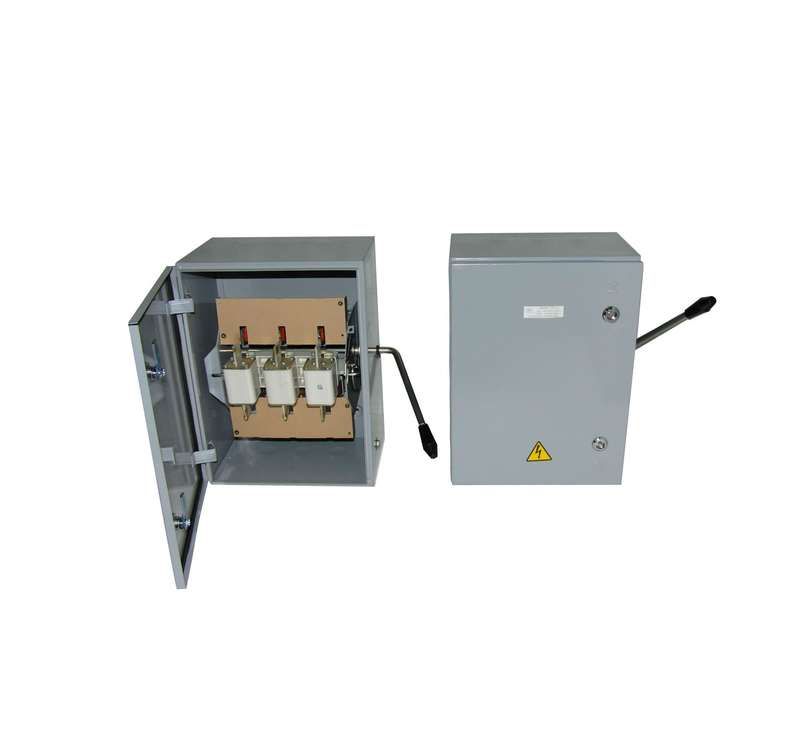

Ящик сил. ЯБПВУ-250А IP54 Электрофидер 207663А

Ящик силовой ЯБПВУ-250А с защитой IP54 для электрофидера - это распределительный щит для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки на объектах с напряжением до 380 В, особенно там, где требуется надежная защита от пыли и брызг воды. Бренд Электрофидер и артикул 207663а указывают на серийную продукцию, рассчитанную на промышленное использование.

Назначение и область применения

Ящик силовой ЯБПВУ-250А с защитой IP54 для электрофидера используется для коммутации и защиты электрических цепей переменного тока с напряжением 220–380 В и частотой 50 Гц. Предназначен для нечастых операций включения/отключения - не более трёх раз в час. Устанавливается в качестве входного устройства для электрофидеров, распределительных пунктов, станций управления и других узлов, требующих защиты от внешних воздействий.

Технические характеристики

• Номинальный ток: 250 А
• Номинальное напряжение: 380 В
• Степень защиты: IP54 - защищён от пыли (не полностью герметичен, но пыль не попадает в достаточных количествах для нарушения работы) и от брызг воды со всех сторон
• Рабочая температура: от –45 C до +40 C
• Максимальная влажность при 25 C: 98 % (без конденсации)
• Габариты: 420 × 210 × 435 мм
• Тип коммутационного аппарата: блок «предохранитель-выключатель»
• Стандартная комплектация: предохранители типа ПН-2 или аналоги по размерам и характеристикам
• Поддерживаемые системы заземления: TT, TN-C; при необходимости - TN-C-S и TN-S (через дополнительные шины N)

Совместимость и монтаж

Ящик силовой ЯБПВУ-250А с защитой IP54 для электрофидера монтируется на стену или опору с помощью кронштейнов или болтов через отверстия в корпусе. Для подключения проводов предусмотрены клеммы внутри, соответствующие номинальному току 250 А. Диаметр вводных отверстий рассчитан под стандартные кабели сечением до 70 мм2. Шины N можно установить дополнительно - они не входят в базовую комплектацию, но совместимы с конструкцией. Перед монтажом проверьте соответствие посадочных размеров и наличие свободного доступа для обслуживания предохранителей.

Безопасность и стандарты

Ящик силовой ЯБПВУ-250А с защитой IP54 для электрофидера соответствует требованиям к устройствам распределения электроэнергии в условиях повышенной запылённости и влажности. Конструкция обеспечивает безопасность при работе в соответствии с ПУЭ и ГОСТ Р 51321.1. Компоненты (предохранители, выключатели) имеют сертификаты на применение в сетях до 1000 В. Напряжение 380 В допускает работу в трехфазных сетях, но не предназначено для высоковольтных участков.

Преимущества

• Высокая степень защиты IP54 позволяет использовать ящик вне помещений или в сырых помещениях (например, на производстве, в парковках, на открытых площадках)
• Интегрированный блок «предохранитель-выключатель» снижает количество элементов и упрощает обслуживание
• Широкий диапазон рабочих температур делает его пригодным для холодных регионов
• Гибкая система заземления: возможность доработки под TN-C-S/TN-S без замены всего корпуса
• Компактные размеры позволяют экономить место при установке в ограниченном пространстве

Ограничения применения

• Не предназначен для частого включения/отключения - свыше 3 раз в час возможна быстрая износостойкость контактов
• Не защищён от прямого потока воды или погружения - не применяйте в местах с постоянными струями воды или под дождём без дополнительного козырька
• Не работает с напряжением выше 380 В - превышение может повредить внутренние компоненты
• Предохранители ПН-2 требуют замены при срабатывании - не являются автоматическими выключателями, что увеличивает время восстановления после аварии
• Не имеет встроенного счетчика или контроля параметров - требует внешней аппаратуры для мониторинга нагрузки

Примеры использования

• Входной распределительный щит на производственной линии с оборудованием 380 В
• Защита питания насосной станции на открытом дворе
• Распределение энергии к конвейерам в пищевой промышленности
• Питание освещения и маломощных механизмов на складских комплексах
• Автономные точки подключения оборудования в условиях повышенной влажности (например, вагоны, теплицы)

Практические советы

• Перед установкой проверьте, чтобы посадочные отверстия в стене соответствовали габаритам ящика (420×210 мм)
• Выбирайте предохранители с точно таким же номиналом - 250 А - и одинаковым классом отключения (обычно gG/gL)
• Если используете систему TN-C-S, обязательно установите шину N - она продается отдельно и легко фиксируется на DIN-рейке внутри
• Не закрывайте крышку, пока все провода не будут правильно затянуты - риск перегрева при плохом контакте
• Проверяйте состояние контактов и предохранителей каждые 6 месяцев при активной эксплуатации
• Для длительной работы при температуре ниже –20 C рекомендуется предварительно прогреть оборудование перед первым включением
