Ящик с рубильником ЯБПВУ-250А IP54 (с ПН-2) Народный | SQ1603-0006 TDM
Товарные предложения:
| Ящик с рубильником ЯБПВУ-250А IP54 (с ПН-2) Народный | SQ1603-0006 | TDM | 21.11.2024 | 2 шт. | 7 288,75 ₽ | шт. | от 1 дня |
Условия поставки ящика с рубильника ябпвой-250ой IP54 (с ПН-2) народного | SQ1603-0006 TDM
Купить 2 шт. ящика с рубильниками ябпвы-250ы ip54 (с пн-2) народных | sq1603-0006 tdm могут физические июридические лица, по безналичному и наличному расчету, отгрузка производится с пункта выдачи на следующийдень после поступления оплаты.
Доставим на следующий день после оплаты, по Москве и в радиусе 200 км от МКАД, в другие регионы РФ отгружаем транспортными компаниями.
Цена ящика с рубильника ябпвой-250ой IP54 (с ПН-2) народного | SQ1603-0006 TDM зависит от общей суммы заказа, на сайте указана оптовая цена.
Описание
Характеристики
Сертификаты
Аналоги
Описание

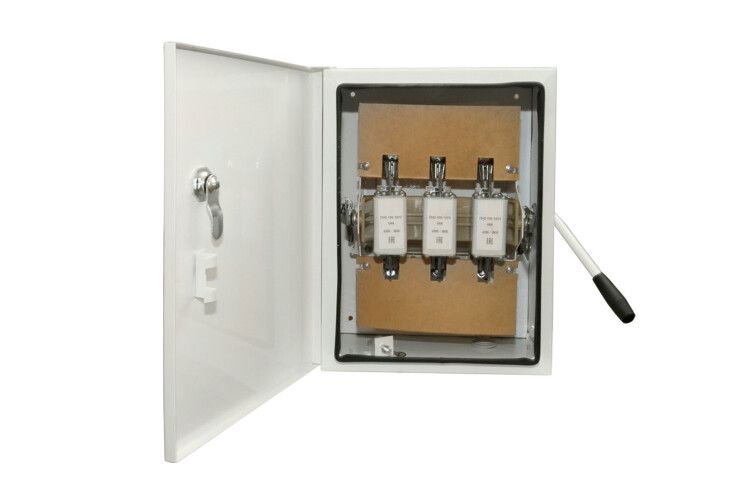

Ящик с рубильником ЯБПВУ-250А IP54 (с ПН-2) Народный - это компактное устройство, предназначенное для коммутации и защиты от токов короткого замыкания в трёхфазных цепях переменного тока напряжением 230/400 В и частотой 50 Гц.
Основные преимущества данного ящика:
- Дверь с замком, запираемая на ключ, обеспечивает безопасность и защиту от несанкционированного доступа.
- Компактные размеры корпуса позволяют установить ящик даже в ограниченном пространстве.
- Блокировка открытия дверцы во включенном состоянии предотвращает возможность случайного контакта с электрическими элементами.
- Высококачественное порошковое покрытие обеспечивает долговечность и защиту от коррозии.
Основные характеристики:
- Высота корпуса: 490 мм
- Ширина корпуса: 350 мм
- Глубина корпуса: 190 мм
- Номинальный рабочий ток Ie: 250 А
- Степень защиты (IP): IP54
- Степень защиты (NEMA): 3
- Количество полюсов: 3
- Номинальное напряжение изоляции Ui: 380 В
- С защитой от ошибочных действий
- Максимально допустимое рабочее напряжение Ue AC: 400 В
- Оснащение корпуса рубильника плавкими предохранителями: с выключателем-разъединителем нагрузки с предохранителями (выключателем безопасности)
Ящик поставляется в картонной упаковке и имеет металлический корпус с элементом заземления. Корпус выполнен из стали с текстурированным полиэстеровым порошковым покрытием, что обеспечивает долговечность и защиту от внешних воздействий.
Характеристики c описанием
Высота корпуса:
490 мм
Высота корпуса (мм) — это вертикальное измерение корпуса выключателя нагрузки, выраженное в миллиметрах. Высота корпуса влияет на совместимость устройства с монтажными пространствами и шкафами, в которых оно будет установлено. При выборе выключателя нагрузки следует учитывать высоту корпуса для обеспечения правильной установки и удобного доступа к устройству. Неправильный выбор высоты корпуса может привести к затруднениям при монтаже и обслуживании, а также к возможным нарушениям в работе электрической системы. Рекомендуется сверяться с техническими спецификациями и монтажными схемами перед заменой или установкой выключателя нагрузки.
Ширина корпуса:
350 мм
Ширина корпуса выключателя нагрузки (рубильника) измеряется в миллиметрах (мм) и определяет физическое пространство, которое устройство занимает в распределительном щите или монтажной панели. Это свойство важно для правильного размещения и обеспечения достаточного пространства для вентиляции и подключения проводов. При выборе выключателя нагрузки следует учитывать ширину корпуса, чтобы убедиться, что он соответствует доступному пространству в монтажном месте. Неправильный выбор ширины может привести к затруднениям при установке и эксплуатации устройства.
Глубина корпуса:
190 мм
Глубина корпуса выключателя нагрузки (рубильника) измеряется в миллиметрах (мм) и обозначает расстояние от передней до задней поверхности устройства. Это свойство важно учитывать при установке рубильника в ограниченном пространстве, например, в распределительных щитах или шкафах. Глубина корпуса влияет на совместимость устройства с монтажными панелями и другими компонентами системы. При выборе и замене рубильника рекомендуется проверять соответствие глубины корпуса доступному монтажному пространству, чтобы избежать проблем с установкой и обеспечением необходимого зазора для безопасной работы устройства.
Номин. раб. ток Ie:
250 А
Номинальный рабочий ток (Ie) - это максимальный ток, который выключатель нагрузки (рубильник) может пропускать в течение длительного времени без перегрева и повреждения. Этот параметр является критически важным для обеспечения надежной и безопасной работы электрической системы, так как неправильный выбор номинального рабочего тока может привести к перегрузке, перегреву и возможным аварийным ситуациям.
100 А - Подходит для средних нагрузок, таких как небольшие промышленные установки и крупные коммерческие объекты. Обеспечивает надежную работу при условии, что потребляемая мощность не превышает допустимые пределы. Рекомендуется использовать в системах, где ток редко превышает 100 А.
250 А - Идеально для крупных промышленных объектов и мощных коммерческих установок. Выбор такого номинала обеспечивает достаточный запас прочности для работы с высокими нагрузками. Рекомендуется для систем с интенсивным потреблением электроэнергии.
400 А - Используется в крупных промышленных сетях и энергосистемах с высоким потреблением. Обеспечивает стабильную работу при значительных нагрузках и подходит для установки в распределительных щитах крупных предприятий.
630 А - Предназначен для очень крупных промышленных объектов и энергетических установок с экстремально высокой нагрузкой. Обеспечивает надежность и безопасность работы в условиях интенсивного потребления электроэнергии.
63 А - Подходит для небольших коммерческих объектов и бытовых систем с умеренным потреблением электроэнергии. Обеспечивает надежную работу при ограниченных нагрузках. Рекомендуется для использования в небольших офисах и жилых домах.
32 А - Идеален для малых бытовых систем и небольших коммерческих объектов с низким потреблением электроэнергии. Обеспечивает безопасную работу при минимальных нагрузках. Рекомендуется для использования в частных домах и небольших магазинах.
25 А - Предназначен для малых бытовых и коммерческих систем с очень низким потреблением электроэнергии. Обеспечивает надежную работу при минимальных нагрузках. Рекомендуется для использования в малых жилых помещениях и небольших офисах.
Степень защиты (IP):
IP54
Степень защиты (IP) обозначает уровень защиты выключателей нагрузки (рубильников) от проникновения твердых частиц и воды. Код IP состоит из двух цифр: первая указывает на степень защиты от твердых объектов, вторая — от воды. Это свойство критически важно для выбора устройства, работающего в различных условиях окружающей среды, так как напрямую влияет на его долговечность и надежность.
IP20: Обеспечивает защиту от проникновения твердых предметов диаметром более 12,5 мм, но не защищает от воды. Подходит для использования в сухих, непыльных помещениях. Не рекомендуется для установки в местах с повышенной влажностью или пылью.
IP54: Защита от пыли в ограниченном количестве и защита от брызг воды со всех направлений. Идеально подходит для использования в производственных помещениях, где возможны брызги воды и присутствие пыли.
IP30: Защита от твердых предметов диаметром более 2,5 мм, но не защищает от воды. Подходит для установки в офисах и жилых помещениях, где нет риска попадания воды.
IP40: Защита от твердых предметов диаметром более 1 мм, но не защищает от воды. Рекомендуется для использования в помещениях с низким уровнем пыли и отсутствием влаги.
IP32: Защита от твердых предметов диаметром более 2,5 мм и защита от капель воды, падающих под углом до 15°. Подходит для использования в местах, где возможны небольшие капли воды, например, в кухнях или ванных комнатах.
IP10: Защита от твердых предметов диаметром более 50 мм, но не защищает от воды. Рекомендуется для использования в помещениях с очень низким уровнем пыли и отсутствием влаги.
IP41: Защита от твердых предметов диаметром более 1 мм и защита от капель воды, падающих вертикально. Подходит для использования в помещениях, где возможны капли воды, например, в лабораториях или технических помещениях.
IP66: Полная защита от пыли и защита от сильных струй воды со всех направлений. Идеально подходит для использования в экстремальных условиях, таких как внешние установки или промышленные зоны с высоким уровнем пыли и влаги.
Степень защиты (NEMA):
3
Степень защиты (NEMA) определяет уровень защиты корпуса выключателей нагрузки (рубильников) от внешних воздействий, таких как пыль, вода и механические повреждения. Этот параметр важен для выбора оборудования, которое будет использоваться в различных условиях эксплуатации, от обычных внутренних помещений до суровых внешних сред.
NEMA 1: Обеспечивает базовую защиту от пыли и случайных прикосновений. Подходит для использования в чистых, сухих внутренних помещениях. Рекомендуется для офисных и бытовых условий, где нет риска попадания воды или значительного загрязнения.
NEMA 2: Предоставляет защиту от легкого попадания капель воды и конденсата. Подходит для использования в помещениях с умеренной влажностью, таких как подвалы или гаражи. Рекомендуется для установки в местах, где возможны незначительные утечки воды.
NEMA 3: Обеспечивает защиту от дождя, снега и ветра. Идеально подходит для наружного использования, включая установку на открытых площадках. Рекомендуется для применения в условиях, где оборудование может подвергаться воздействию атмосферных осадков.
NEMA 3R: Предоставляет защиту от дождя и снега, но не от ветра. Подходит для наружного использования в условиях, где оборудование защищено от прямого воздействия ветра. Рекомендуется для установки под навесами или в частично закрытых наружных пространствах.
NEMA 4: Обеспечивает защиту от пыли, дождя, брызг воды и струй воды. Подходит для использования в промышленных и моечных средах. Рекомендуется для установки в местах, где возможны сильные водяные струи и значительное загрязнение пылью.
NEMA 4X: Предоставляет ту же защиту, что и NEMA 4, но дополнительно защищает от коррозии. Идеально подходит для использования в агрессивных химических средах или морских условиях. Рекомендуется для установки в местах с высоким риском коррозии, таких как химические заводы или морские платформы.
Количество полюсов:
3
Количество полюсов указывает на количество электрических цепей, которые могут быть одновременно контролируемы рубильником. Это значение определяет, сколько фаз или отдельных цепей можно подключить к одному устройству, что влияет на его применение в различных электрических системах.
1-полюсный рубильник предназначен для управления одной фазой или одной цепью. Подходит для простых однофазных систем, где требуется минимальное управление.
2-полюсный рубильник позволяет управлять двумя фазами или двумя отдельными цепями. Идеален для использования в двухфазных системах или для отдельных цепей, которые требуют одновременного управления.
3-полюсный рубильник предназначен для управления тремя фазами. Это стандартное решение для трехфазных систем, часто используемых в промышленных и коммерческих приложениях.
4-полюсный рубильник позволяет управлять тремя фазами и нейтральным проводом. Рекомендуется для систем, где требуется управление нейтралью вместе с фазами, обеспечивая более полное отключение.
5-полюсный рубильник используется для специализированных систем, где требуется управление пятью отдельными цепями или фазами. Подходит для сложных электрических установок.
6-полюсный рубильник позволяет управлять шестью фазами или цепями одновременно. Применяется в сложных многополюсных системах, требующих высокого уровня контроля.
8-полюсный рубильник предназначен для управления восемью фазами или цепями. Используется в специализированных промышленных системах с высоким уровнем сложности.
10-полюсный рубильник позволяет управлять десятью фазами или цепями. Применяется в высокоспециализированных установках, где требуется управление большим количеством цепей.
0.01-полюсный рубильник не является стандартным значением и может быть ошибкой или специфическим обозначением, требующим уточнения. Не рекомендуется для использования без дополнительной проверки.
3-полюсный рубильник предназначен для управления тремя фазами. Это стандартное решение для трехфазных систем, часто используемых в промышленных и коммерческих приложениях.
Номин. напряжение изоляции Ui:
380 В
Номинальное напряжение изоляции (Ui) — это максимальное напряжение, при котором изоляция выключателя нагрузки (рубильника) сохраняет свои изоляционные свойства. Этот параметр критически важен для обеспечения безопасной и надежной работы устройства, так как он определяет максимальное напряжение, которое может выдерживать изоляция без пробоя. Выбор выключателя с соответствующим номинальным напряжением изоляции зависит от условий эксплуатации и номинального рабочего напряжения в системе.
800 В — Подходит для высоковольтных систем, где требуется высокая степень изоляции. Рекомендуется для промышленных установок с высокими требованиями к надежности.
1000 В — Используется в очень высоковольтных системах, обеспечивая максимальную защиту и надежность. Предпочтительно для критически важных объектов и крупных промышленных предприятий.
690 В — Часто применяется в промышленных и коммерческих установках. Обеспечивает надежную изоляцию для большинства стандартных применений.
660 В — Подходит для многих промышленных применений, обеспечивая достаточную изоляцию и защиту.
500 В — Используется в системах среднего напряжения, где требуются умеренные изоляционные свойства.
400 В — Применяется в низковольтных системах, таких как бытовые и малые коммерческие установки.
380 В — Идеально подходит для стандартных бытовых и коммерческих электрических систем.
600 В — Применяется в системах среднего напряжения с повышенными требованиями к изоляции.
750 В — Используется в высоковольтных системах, обеспечивая дополнительную защиту и надежность.
0.1 В — Это значение указывает на минимальный уровень напряжения, при котором изоляция сохраняет свои свойства. Обычно используется для специфических низковольтных приложений.
С защитой от ошибочных действий:
Да
Свойство 'С защитой от ошибочных действий' указывает на наличие или отсутствие механизмов, предотвращающих неправильное использование или некорректную эксплуатацию выключателя нагрузки (рубильника). Это свойство является критически важным для обеспечения безопасности и надежности работы электрических систем, так как ошибочные действия могут привести к аварийным ситуациям, повреждению оборудования или даже к травмам.
Значение 'Нет' указывает на отсутствие механизмов защиты от ошибочных действий. В данном случае пользователи должны быть особенно внимательны и соблюдать все инструкции по эксплуатации, чтобы избежать неправильного использования. Рекомендуется использовать такие выключатели только в системах, где риск ошибочных действий минимален и где работают только квалифицированные специалисты.
Значение 'Да' означает, что выключатель нагрузки оснащен механизмами защиты от ошибочных действий. Это может включать в себя блокировки, предотвращающие включение или выключение устройства в неподходящий момент, или защиту от неправильного подключения. Такие выключатели рекомендуются для использования в системах с повышенными требованиями к безопасности, а также в тех случаях, когда вероятность ошибочных действий высока, например, в промышленных установках или в местах с доступом для неквалифицированного персонала.
Макс. допустимое раб. напряжение Ue AC:
400 В
Максимальное допустимое рабочее напряжение (Ue AC) — это наибольшее значение переменного напряжения, при котором выключатель нагрузки (рубильник) может безопасно и эффективно работать. Это значение критически важно для обеспечения надежной и безопасной эксплуатации электрических систем, так как превышение этого напряжения может привести к повреждению оборудования и потенциальным аварийным ситуациям. При выборе выключателя нагрузки необходимо учитывать максимальное рабочее напряжение, чтобы оно соответствовало условиям эксплуатации.
690 В — это высокое напряжение, подходящее для промышленных и крупных коммерческих объектов, где требуется надежная работа при больших нагрузках. Рекомендуется для использования в системах, где стабильность и безопасность имеют первостепенное значение.
1000 В — используется в специализированных промышленных установках, где требуется работа при очень высоких напряжениях. Такие выключатели нагрузки должны быть тщательно проверены и сертифицированы для работы в условиях высоких напряжений.
660 В — подходит для промышленных объектов средней мощности. Этот уровень напряжения часто встречается в производственных цехах и на предприятиях с высокими требованиями к надежности оборудования.
750 В — используется в специфических промышленных приложениях, где стандартное напряжение выше среднего. Требует особого внимания к изоляции и защите оборудования.
400 В — распространенное напряжение для коммерческих и жилых зданий. Этот уровень напряжения часто используется в распределительных системах и подходит для большинства стандартных применений.
380 В — также часто используется в коммерческих и жилых зданиях, особенно в системах трехфазного питания. Подходит для стандартных электрических систем средней мощности.
480 В — используется в промышленных условиях, где требуется более высокое напряжение, чем стандартное. Обеспечивает надежную работу оборудования при повышенных нагрузках.
800 В — применяется в специализированных промышленных объектах, где необходима работа при высоких напряжениях. Требует высококачественного оборудования и надежной изоляции.
500 В — подходит для промышленных объектов средней мощности. Обеспечивает надежную работу и защиту оборудования при высоких нагрузках.
0.01 В — минимальное значение, которое может указывать на необходимость использования выключателя нагрузки в специализированных низковольтных приложениях или для защиты чувствительного оборудования.
Оснащение корпуса рубильника плавкими предохранителями:
С выключателем-разъединителем нагрузки с предохранителями (выключателем безопасности)
Свойство "Оснащение корпуса рубильника плавкими предохранителями" указывает на наличие в конструкции рубильника устройств защиты от перегрузок и коротких замыканий. Это свойство определяет, какие типы выключателей нагрузки используются в рубильнике и как они влияют на его эксплуатационные характеристики и безопасность.
Рубильники, оснащенные выключателем-разъединителем нагрузки с предохранителями (выключателем безопасности), обеспечивают надежную защиту электрической цепи от перегрузок и коротких замыканий. Такие устройства сочетают в себе функции разъединителя и плавкого предохранителя, что позволяет быстро и безопасно отключать цепь при возникновении аварийных ситуаций. Рекомендуется выбирать данный тип оснащения для систем, где требуется повышенная безопасность и надежность, а также возможность быстрой замены предохранителей.
Рубильники с компактным выключателем-разъединителем нагрузки предназначены для применения в условиях ограниченного пространства, где важны компактные размеры и легкость монтажа. Эти устройства обеспечивают базовую защиту от перегрузок и коротких замыканий, однако могут иметь меньшую мощность и защитные характеристики по сравнению с более крупными аналогами. Рекомендуется использовать данный тип оснащения в системах с ограниченными требованиями к защите и в условиях, где важен компактный размер устройства.
Сертификаты
Сертификат соответствия
Аналоги (1)
 | Ящик с рубильником ЯБПВУ-250А IP54 (с ПН-2) модификация2 | SQ1603-0011 TDM | 4 шт. | 10 438,2 ₽ | шт. | от 1 дня |
