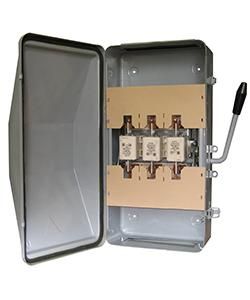

Ящик силовой ЯБПВУ-250 У3 с ПН-2 250А IP54 Электротехник ET519765

Ящик силовой ЯБПВУ-250-ЭК У3 с предохранителем ПН-2 250А, степень защиты IP54 от бренда Электротехник предназначен для защиты и коммутации трёхфазных электрических цепей до 380 В в условиях открытой площадки или внутри помещений. Его конструкция сочетает надёжную механическую защиту, контроль состояния предохранителей и простоту монтажа.

Назначение и область применения

Ящик силовой ЯБПВУ-250-ЭК У3 с предохранителем ПН-2 250А используется для редких операций включения и отключения трёхфазных цепей переменного тока частотой 50 Гц, а также для защиты от токов короткого замыкания. Подходит для управления оборудованием, которое занимается передачей, распределением и преобразованием электроэнергии - например, для питания двигателей, насосов, компрессоров, конвейеров и других промышленных устройств.

Технические характеристики

• Номинальный рабочий ток: 250 А
• Номинальное напряжение изоляции: 660 В
• Количество полюсов: 3
• Степень защиты: IP54 - защита от пыли и брызг воды со всех сторон
• Материал корпуса: металл
• Габаритные размеры: 395×230×570 мм
• Типоразмер плавкой вставки: D01
• Способ монтажа: поверхностный / подвесной
• Оснащение: выключатель-разъединитель с предохранителями ПН-2
• Контроль состояния предохранителей: да (визуальный индикатор)
• Защита от ошибочных действий: да (блокировка при открытой дверце)

Совместимость и монтаж

Ящик силовой ЯБПВУ-250-ЭК У3 с предохранителем ПН-2 250А устанавливается на стену или опорную конструкцию с помощью кронштейнов или болтов через отверстия в боковых стенках. Для подключения используются кабели сечением, соответствующим току 250 А - рекомендуется проверить соответствие габарита входных отверстий и типа зажимов. Предохранители ПН-2 с вставками типа D01 легко заменяются после срабатывания - доступ к ним обеспечен при закрытой дверце благодаря системе контроля.

Безопасность и стандарты

Конструкция ящика обеспечивает защиту от случайного прикосновения к токоведущим частям - дверца имеет механическую блокировку, которая препятствует открыванию при включенном положении разъединителя. Высокая степень защиты IP54 позволяет использовать устройство во влажных помещениях и на открытом воздухе. Материал корпуса соответствует требованиям по антикоррозионной стойкости, что гарантирует длительную работу в агрессивных средах.

Преимущества

• Высокая механическая прочность металлического корпуса снижает риск повреждения при транспортировке и эксплуатации
• Визуальный контроль целостности предохранителей позволяет быстро диагностировать отказ без вскрытия корпуса
• Закрытый тип конструкции исключает попадание пыли и влаги внутрь, продлевая срок службы контактов
• Функция блокировки дверцы предотвращает опасные действия при наличии напряжения
• Простота замены предохранителей - не требует демонтажа всего устройства

Ограничения применения

• Не предназначен для частых операций включения/выключения - рассчитан на редкие коммутации (не более нескольких раз в день)
• Не подходит для установки в местах постоянного воздействия струй воды или погружения в жидкость - IP54 не обеспечивает герметичность при погружении
• Использование вне температурного диапазона, указанного производителем, может привести к выходу из строя материалов или контактных групп
• Не содержит автоматических выключателей - защита реализуется только через плавкие вставки, которые требуют замены после срабатывания

Примеры использования

• Щитовая на производстве для питания группы асинхронных двигателей
• Распределительный щит на открытом участке завода - например, возле насосной станции
• Контрольная точка для временного подключения оборудования на стройплощадке
• Защита линии освещения или нагревательных элементов в условиях повышенной запылённости

Практические советы

• Перед установкой проверьте, чтобы посадочные отверстия под кабельные вводы совпадали с диаметром используемых проводов - не допускайте перегрузки или плохого контакта
• Выбирайте плавкие вставки ПН-2 строго по номиналу 250 А - использование меньших вставок вызовет ложные срабатывания, больших - потерю защиты
• При монтаже на открытом воздухе убедитесь, что ящик установлен вертикально и не находится под прямым потоком дождя - даже IP54 не спасёт от длительного воздействия струй
• Регулярно проверяйте состояние предохранителей и чистоту контактов - особенно в условиях высокой запылённости
• Ящик силовой ЯБПВУ-250-ЭК У3 с предохранителем ПН-2 250А не требует специального обслуживания, но периодическая проверка затяжки клемм и целостности корпуса увеличивает срок службы
