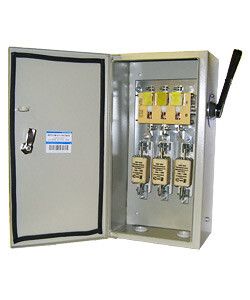

Ящик силовой ЯРВ-250-54 УХЛ2 с ПН-2 250А IP54 Электротехник ET561431

Ящик силовой ЯРВ-250-54 УХЛ2 с ПН-2 250А, IP54 от бренда Электротехник предназначен для надёжной коммутации и защиты трёхфазных цепей переменного тока до 380 В и постоянного тока до 220 В. Он сочетает функции разъединителя, предохранительной защиты и герметичного корпуса, что делает его подходящим для уличной и промышленной эксплуатации.

Назначение и область применения

Ящик силовой ЯРВ-250-54 УХЛ2 с ПН-2 250А, IP54 используется для редких операций включения и отключения электрооборудования, а также для защиты от токов короткого замыкания. Подходит для установки в системах передачи, распределения и преобразования электрической энергии. Применяется на объектах с внешними условиями: на открытых площадках, в цехах, на насосных станциях, вентиляционных узлах, на участках с пылью и влагой.

Технические характеристики

• Номинальный рабочий ток: 250 А
• Номинальное напряжение изоляции: 660 В
• Количество полюсов: 3
• Степень защиты: IP54 - защита от пыли (не полностью, но достаточная для большинства условий) и от брызг воды со всех сторон
• Материал корпуса: металл
• Габаритные размеры: 280×550×180 мм
• Тип плавких вставок: D01
• Способ монтажа: навесной
• Оснащение: выключатель-разъединитель с предохранителями и возможностью контроля состояния плавких вставок

Совместимость и монтаж

Ящик силовой ЯРВ-250-54 УХЛ2 с ПН-2 250А, IP54 монтируется на вертикальную поверхность с помощью кронштейнов или болтов через отверстия в боковых стенках. Для подключения используются кабели с сечением, соответствующим току 250 А - рекомендуется проверить допустимую нагрузку на зажимы перед монтажом. Предохранители типа D01 легко доступны для замены - они расположены внутри корпуса под крышкой, которая фиксируется болтами. Контроль за целостностью предохранителей осуществляется визуально через окна в дверце.

Безопасность и стандарты

Конструкция ящика обеспечивает электробезопасность: все токоведущие части закрыты, доступ к ним возможен только после открытия двери с использованием ключа или инструмента. Корпус выполнен из металла с антикоррозийным покрытием, что снижает риск поражения током даже при воздействии влаги. Соответствует требованиям к устройствам для распределения электроэнергии в условиях средней степени запылённости и влажности. Температурный класс УХЛ2 позволяет использовать изделие при температурах от −40 C до +40 C.

Преимущества

• Высокая степень защиты IP54 позволяет применять ящик на улице и в помещениях с повышенной влажностью
• Интегрированный разъединитель с предохранителями объединяет функции отключения и защиты в одном устройстве
• Визуальный контроль состояния предохранителей исключает необходимость вскрытия корпуса для диагностики
• Жесткий металлический корпус повышает механическую прочность и срок службы
• Устойчивость к коррозии продлевает жизнь устройства в агрессивных средах

Ограничения применения

• Не предназначен для частых операций включения/выключения - только для редких коммутаций
• Запрещено использование в местах с постоянным погружением в воду или сильными струями жидкости - IP54 не обеспечивает полную гидроизоляцию
• Не поддерживает автоматическое отключение; требует ручного вмешательства при срабатывании предохранителя
• Только три полюса - не подходит для однофазных сетей с нулём, если требуется отключение нейтрали
• Предохранители типа D01 имеют ограниченный спектр номиналов - необходимо заранее подбирать вставки под конкретную нагрузку

Примеры использования

• Главный ввод питания на производственный участок с несколькими станками
• Распределительный щит на улице для насосной группы
• Защита питающей линии к конвейерной системе в пищевой промышленности
• Автономный пункт управления освещением на территории предприятия

Практические советы

• Перед установкой проверьте соответствие сечения входного кабеля номинальному току 250 А - недостаточное сечение вызовет перегрев
• При монтаже соблюдайте посадочные размеры: корпус имеет габариты 280×550×180 мм - учтите свободное пространство вокруг для провода и открывания дверцы
• Выбирайте предохранители D01 с точным номиналом, учитывающим пусковые токи оборудования - слишком слабый сработает при штатном запуске
• Регулярно проверяйте состояние контактов и чистоту внутренних элементов - пыль, попавшая через IP54, может накапливаться и влиять на контакт
• Не используйте ящик в качестве основного выключателя для ежедневных операций - он не рассчитан на частые циклы
