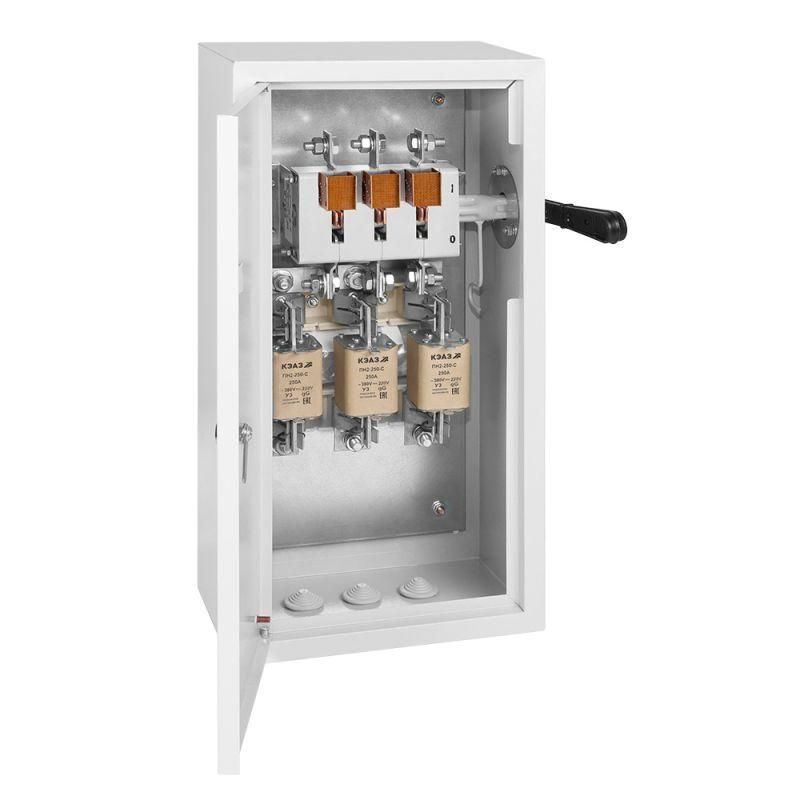

Ящик силовой на 1 направление с предохранителями ЯРВ-35-250А-IP32-М-УХЛ3 | 349635 КЭАЗ

Ящик силовой на 1 направление с предохранителями 250А 660В IP32 УХЛ3 ЯРВ-35 КЭАЗ предназначен для распределения электроэнергии и защиты цепей от перегрузок и коротких замыканий. Этот ящик применяется в промышленных установках, где требуется надежная коммутация и защита на токах до 250 А. Модель ЯРВ-35 КЭАЗ оснащена выключателем-разъединителем и предохранителями, что делает её удобной для обслуживания и безопасной в эксплуатации.

Назначение и область применения

Ящик силовой ЯРВ-35 КЭАЗ используется для управления и защиты одноканальных электрических цепей переменного тока. Подходит для установки в производственных помещениях, на станциях, в распределительных пунктах, на конвейерах и других объектах с высокой механической нагрузкой. Применяется там, где необходима физическая изоляция коммутационных элементов и быстрый доступ к предохранителям при аварийном отключении.

Технические характеристики

• Номинальный ток: 250 А - максимальный рабочий ток, который может проходить через устройство без повреждений;
• Номинальное напряжение изоляции: 660 В - гарантирует безопасную работу в сетях до этой величины;
• Количество полюсов: 3 - защищает все три фазы трёхфазной сети;
• Типоразмер предохранителей: NH2 - совместим с промышленными предохранителями этого класса, обеспечивающими высокую отключающую способность;
• Степень защиты: IP32 - защита от твёрдых предметов диаметром более 2,5 мм и капель воды, падающих вертикально; подходит для внутренней установки в помещении;
• Габариты: 175×280×550 мм - компактный корпус для монтажа на стене;
• Цвет: RAL7035 - серый порошковый покрас, устойчивый к механическому воздействию и химическим средам;
• Оснащение: выключатель-разъединитель ВР32 + предохранители ПН2 - обеспечивает ручное отключение и замену предохранителей без инструментов.

Совместимость и монтаж

Ящик ЯРВ-35 КЭАЗ монтируется на стену с помощью кронштейнов или болтов. Для подключения используются кабели сечением, соответствующим току 250 А - рекомендуется проверить соответствие по ГОСТ 31996. Предохранители NH2 устанавливаются в специальные гнёзда внутри ящика - они легко заменяются после срабатывания. Выключатель-разъединитель ВР32 имеет съёмную ручку, которая поставляется в комплекте. Перед монтажом убедитесь, что посадочные отверстия на стене соответствуют габаритам корпуса (175×280 мм).

Безопасность и стандарты

Устройство соответствует требованиям безопасности для оборудования низкого напряжения. Блокировка двери: дверь ящика открывается только при полностью отключенном положении выключателя-разъединителя, что исключает случайное прикосновение к токоведущим частям. Это требование соответствует принципам электробезопасности, закреплённым в ПУЭ. Степень защиты IP32 позволяет использовать ящик в условиях сухих и пыльных помещений, но не предназначено для наружной установки или мест с повышенной влажностью.

Преимущества

• Интегрированная система блокировки двери - снижает риск травматизма при обслуживании;
• Модульная конструкция - предохранители ПН2 легко заменяются без демонтажа всего устройства;
• Порошковая окраска RAL7035 - устойчива к коррозии и царапинам, сохраняет внешний вид долгое время;
• Компактные размеры - экономят место при установке в ограниченных пространствах;
• Совместимость с промышленными предохранителями NH2 - широкий выбор запасных элементов на рынке.

Ограничения применения

• Не предназначен для установки на улице - степень защиты IP32 не защищает от дождя, брызг и пылевых потоков;
• Не работает в агрессивных средах - пары кислот, щелочей, масла могут повредить поверхность и контакты;
• Требуется регулярная проверка состояния предохранителей - при многократных срабатываниях возможен износ контактных групп;
• Не поддерживает автоматическое управление - только ручная коммутация через выключатель-разъединитель.

Примеры использования

• Защита питания двигателя насоса на заводе с мощностью до 110 кВт;
• Распределительный пункт на участке конвейера с несколькими потребителями;
• Центральный рубильник для группы сварочных аппаратов;
• Вводное устройство в цеховом щите, где нужна физическая изоляция и быстрая замена предохранителей.

Практические советы

• Перед заменой предохранителя всегда отключайте выключатель-разъединитель и используйте съёмную ручку - это обязательное условие безопасности;
• Выбирайте предохранители NH2 с подходящей времятоковой характеристикой (например, gG для общего назначения);
• Проверьте посадочный диаметр кабельных вводов - он должен соответствовать сечению провода, чтобы не нарушить степень защиты IP32;
• При длительной работе на пределе 250 А следите за температурой корпуса - перегрев может указывать на плохой контакт или перегрузку;
• Запасные предохранители и ручки ВР32 храните рядом с ящиком - это сокращает время ремонта.
