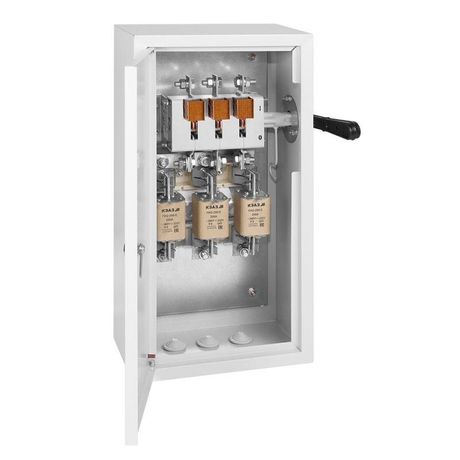

Ящик силовой на 1 направление ЯРП11М-351-250А-IP32-М-УХЛ3 | 349647 КЭАЗ

Ящик силовой на 1 направление ЯРП11М-351-250А IP32 УХЛ3 КЭАЗ - готовое распределительное устройство с выключателем-разъединителем и предохранителями NH2, предназначенное для коммутации и защиты электроприёмников на напряжение до 660 В. Применяется в промышленных сетях, где требуется надёжное отключение и замена плавких вставок без доступа к токоведущим частям.

Назначение и область применения

Ящик силовой на 1 направление ЯРП11М-351-250А IP32 УХЛ3 КЭАЗ используется для управления и защиты электрических цепей переменного тока с номинальным током до 250 А. Подходит для установки на предприятиях, в цехах, на насосных станциях, в системах вентиляции и других объектах с жесткими условиями эксплуатации. Предназначен для работы в помещениях с умеренным климатом (категория размещения УХЛ3), в том числе в условиях повышенной запылённости и влажности.

Технические характеристики

• Номинальный рабочий ток: 250 А
• Номинальное напряжение изоляции: 660 В
• Число полюсов: 3
• Типоразмер плавких предохранителей: NH2 (два места для вставок)
• Степень защиты: IP32 - защита от твёрдых предметов диаметром более 2,5 мм и капель воды, падающих вертикально
• Материал корпуса: сталь с порошковой покраской (RAL 7035)
• Габариты: 280×550×175 мм
• Способ монтажа: стационарный, на стену или опорную поверхность
• Тип коммутационного аппарата: выключатель-разъединитель нагрузки ВР32

Совместимость и монтаж

Ящик силовой на 1 направление ЯРП11М-351-250А IP32 УХЛ3 КЭАЗ монтируется на вертикальной поверхности с помощью крепёжных отверстий в боковых стенках. Для подключения используются клеммы внутри корпуса - провода заходят через входные отверстия, предусмотренные в нижней части. Выключатель-разъединитель ВР32 имеет механическую блокировку: дверца ящика открывается только при полностью отключенном положении рубильника. Это исключает случайное прикосновение к токоведущим элементам во время обслуживания. Съёмная ручка в комплекте - её необходимо установить перед включением устройства.

Безопасность и стандарты

Конструкция соответствует требованиям ГОСТ Р 51321.1 и ГОСТ Р МЭК 60947-3. Блокировка двери обеспечивает безопасность персонала при работе с оборудованием. Плавкие вставки NH2 обеспечивают быстрое отключение при перегрузке или коротком замыкании. Корпус выполнен из стали с антикоррозийным покрытием, что повышает долговечность в условиях средней агрессивности окружающей среды.

Преимущества

• Готовый состав - все компоненты уже установлены и протестированы, снижаются сроки ввода объекта в эксплуатацию
• Механическая блокировка двери и выключателя - минимизирует риск травм при обслуживании
• Использование стандартизированных предохранителей NH2 - упрощает замену и обеспечивает совместимость с широким спектром вставок
• Порошковая окраска корпуса - устойчивость к механическому воздействию и химическим факторам
• Возможность заказа без вставок - позволяет выбрать нужный номинал самостоятельно

Ограничения применения

• Не предназначен для открытого монтажа на улице - степень защиты IP32 не обеспечивает защиту от дождя или прямого попадания воды
• Не рекомендован для помещений с высокой концентрацией агрессивных газов, паров кислот/щелочей
• Не поддерживает автоматическое управление - только ручное включение/выключение
• Ограниченный температурный режим: работает при температурах от −40C до +40C (класс УХЛ3)

Примеры использования

• Защита и управление двигателем насосной станции мощностью до 110–130 кВт
• Распределение питания на участке конвейера с несколькими потребителями
• Центральный пункт отключения для группы светильников в производственном зале
• Подключение временных мощных нагрузок на строительной площадке

Практические советы

• Перед монтажом проверьте соответствие посадочных размеров - габариты 280×550×175 мм должны свободно поместиться в выбранном месте
• При использовании без вставок - закупите предохранители NH2 с учётом токовой характеристики (gG/gL) и номинала, соответствующего нагрузке
• Обязательно используйте съёмную ручку - без неё невозможно выполнить операции включения/отключения
• Проверяйте состояние контактов и вставок каждые 6–12 месяцев - особенно при частых включениях или колебаниях нагрузки
• Запрещено вскрывать корпус при включённом рубильнике - даже при отключении внешнего питания возможна индуктивная ЭДС
