Ящик с рубильником ЯРП-250А 74 У1 IP54 | YARP-250-74-54 IEK

Ящик с рубильником и предохранителем ЯРП-250А 74 У1 IP54 от IEK предназначен для безопасного отключения и защиты трёхфазных электрических цепей до 380 В от перегрузок и коротких замыканий. Этот ящик применяется в промышленных установках, где требуется надёжная коммутация и защита с возможностью быстрого доступа к оборудованию. Артикул yarp-250-74-54 соответствует серийному решению IEK для жестких условий эксплуатации.

Назначение и область применения

Ящик с рубильником и предохранителем ЯРП-250А 74 У1 IP54 используется для редких операций включения и отключения трёхфазных сетей 380 В, а также для защиты оборудования от токов короткого замыкания. Подходит для установки на производстве: на станках, конвейерах, насосных станциях, распределительных щитах. Применяется там, где нужна физическая изоляция цепи и возможность замены предохранителей без демонтажа всего устройства.

Технические характеристики

• Номинальный ток: 250 А - способен выдерживать постоянную нагрузку до этого значения без перегрева.
• Напряжение: 380 В (номинальное напряжение изоляции - 400 В) - рассчитан на работу в трёхфазных сетях 400/230 В, 50 Гц.
• Степень защиты: IP54 - защищён от пыли (не полностью герметичен, но пыль не попадает в достаточном количестве для нарушения работы) и от брызг воды со всех сторон.
• Типоразмер предохранителей: NH00 - совместим с плавкими предохранителями типа ППНИ-33, которые легко заменить при срабатывании.
• Материал корпуса: металл - прочный, устойчив к механическим повреждениям и коррозии.
• Габариты: 300×584×173 мм - компактный размер для монтажа в ограниченных пространствах.
• Цвет: серый - стандартизированный цвет промышленного оборудования.
• Срок службы: 15 лет - при соблюдении условий эксплуатации и регулярном обслуживании.

Совместимость и монтаж

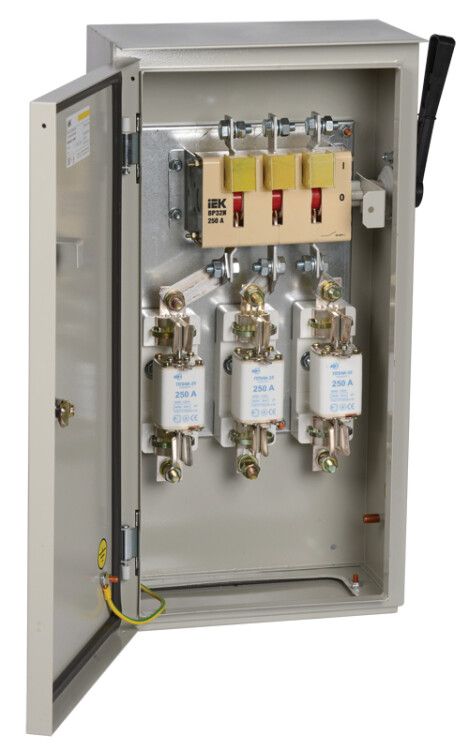

Ящик с рубильником и предохранителем ЯРП-250А 74 У1 IP54 имеет навесной тип монтажа - крепится на стену с помощью болтов через отверстия в кронштейнах. Кабельный ввод и вывод реализован снизу - позволяет организовать аккуратную проводку без пересечений. Для подключения используются кабели с сечением, соответствующим току 250 А (обычно 95–120 мм2 медный). Внутренняя сборка включает выключатель-разъединитель ВР-32И и три держателя предохранителей ДП-33. Ручка управления вынесена на переднюю панель - удобна для ручного отключения даже в условиях плохой видимости.

Безопасность и стандарты

Устройство соответствует требованиям к безопасности для электроустановок до 1000 В. Конструкция исключает случайное прикосновение к токоведущим частям при закрытом корпусе благодаря степени защиты IP54. Предохранители ППНИ-33 обеспечивают селективную защиту от КЗ, что снижает риск возгорания. Металлический корпус обеспечивает заземление при правильном подключении к контуру заземления объекта.

Преимущества

• Высокая степень защиты IP54 - работает в помещениях с повышенной запылённостью или влажностью (например, цеха, подвалы, открытые площадки под навесом).
• Простая замена предохранителей - не требует снятия всего ящика; достаточно открыть крышку и заменить сработавший элемент.
• Жёсткая металлическая конструкция - устойчив к ударным нагрузкам и вибрациям на производстве.
• Чётко выведенная ручка управления - позволяет быстро отключить питание в аварийной ситуации.
• Сертифицированное решение от IEK - гарантия совместимости с другими изделиями этой серии.

Ограничения применения

• Не предназначен для частых включений/выключений - только для редких коммутаций (до 10–15 раз в день); для частого управления используйте контакторы.
• Не подходит для взрывоопасных сред - отсутствует взрывозащита (Ex-маркировка).
• Не является полноценным распределительным щитом - внутри только один рубильник и три предохранителя, без автоматических выключателей или УЗО.
• Требует внешнего заземления - сам по себе не создаёт систему защитного зануления.

Примеры использования

• Защита питания трёхфазного станка с ЧПУ в механическом цехе.
• Автономный ввод питания для насосной группы на канализационной станции.
• Распределительный пункт на строительной площадке для временного питания инструментов.
• Фидерный ящик в холодильном модуле, где необходима защита от влаги и пыли.

Практические советы

• Перед монтажом проверьте посадочные отверстия на стене - габариты 300×584 мм требуют точного расположения крепёжных точек.
• При подключении кабелей снизу используйте кабельные вводы с уплотнителями - это сохранит степень защиты IP54.
• Выбирайте предохранители ППНИ-33 с подходящим номиналом (не выше 250 А) - переоцененные предохранители не обеспечат защиту.
• Регулярно осматривайте контактные группы рубильника - окисление может вызвать нагрев и выход из строя.
• Не открывайте ящик при включенном питании - даже при IP54 внутренние части находятся под напряжением.
• Для длительной эксплуатации рекомендуется периодическое тестирование срабатывания предохранителей и проверка затяжки клемм.
