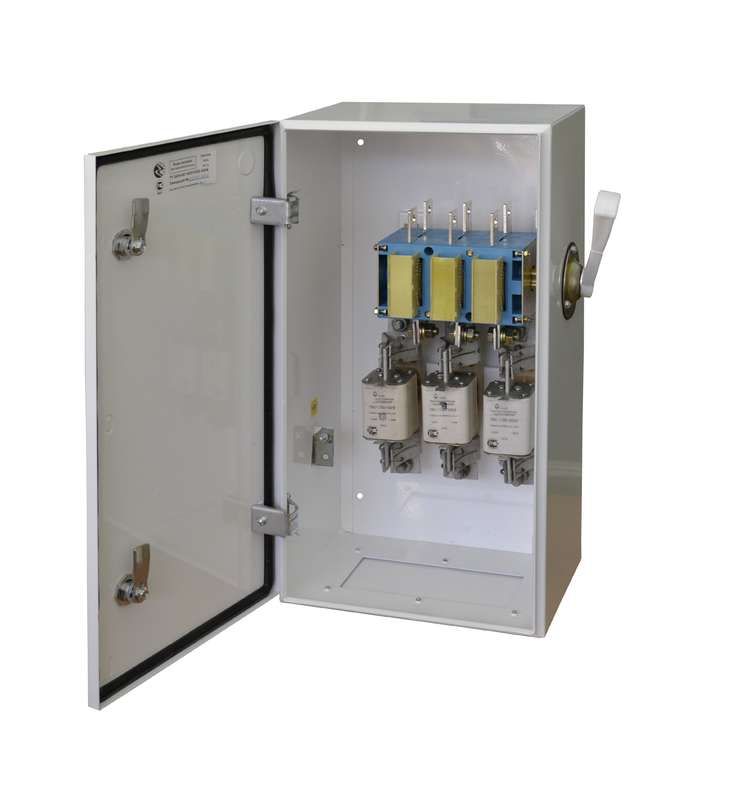

Ящик силовой ЯРПП-250А 250А IP54 с перекидным ВР УЗОЛА U450421

Ящик силовой ЯРП 250 А, IP54, с перекидным выключателем-разъединителем (ВР) Узола - это компактный металлический распределительный щит с двухпозиционным разъединителем для коммутации двух источников питания и отключения нагрузки. Подходит для установки в помещениях с повышенными требованиями к защите от пыли и влаги. Артикулы u450421 и яяс05547 соответствуют одной модели от бренда Узола.

Назначение и область применения

Ящик силовой ЯРП 250 А, IP54, с перекидным выключателем-разъединителем (ВР) Узола предназначен для переключения между двумя источниками электроэнергии (например, основная линия и резервная) и последующего отключения нагрузки. Применяется там, где требуется надёжное и визуально контролируемое отключение силовой цепи - в промышленных объектах, на насосных станциях, в системах автономного энергообеспечения, на участках с автоматическим вводом резерва (АВР).

Технические характеристики

• Номинальное напряжение: 400 В
• Номинальный ток: 250 А
• Тип изделия: ЯРПп (ящик распределительный с перекидным выключателем)
• Степень защиты: IP54 - защита от пыли (не полностью герметичен, но пыль не попадает в достаточном количестве для нарушения работы) и от брызг воды со всех сторон
• Материал корпуса: металл, порошковая покраска RAL 7035 (серый)
• Способ монтажа: навесной
• Количество положений переключателя: 3 - «Ввод 1», «Ввод 2», «Выключено»
• Тип разъединителя: ВР 32 - перекидной рубильник с двойным видимым разрывом
• Фиксация предохранителей: неподвижные контакты, не требуют замены при переключении

Совместимость и монтаж

Ящик силовой ЯРП 250 А, IP54, с перекидным выключателем-разъединителем (ВР) Узола рассчитан на подключение медных или алюминиевых кабелей сечением до 95 мм2. Для монтажа необходима прочная вертикальная поверхность - стеновая или опорная рама. Кабели ввода подключаются к зажимам рубильника ВР 32, отходящий кабель - к неподвижным контактам предохранителей. Перед монтажом убедитесь, что посадочные габариты соответствуют месту установки. Корпус имеет готовые отверстия для крепления и вывода кабелей. Не рекомендуется открывать крышку при включенном питании - даже при отключённой нагрузке возможна опасность из-за накопленной энергии в сети.

Безопасность и стандарты

Конструкция обеспечивает двойной видимый разрыв при отключении - это соответствует требованиям безопасности для ручного управления высокими токами. Степень защиты IP54 позволяет использовать устройство в условиях производства, где есть пыль, влага или периодические мойки оборудования. Соответствие нормам ГОСТ Р 50030.3 и IEC 60947-3 подтверждено испытаниями производителя. Наличие фиксированных предохранителей исключает случайное отсоединение при работе.

Преимущества

• Двойной видимый разрыв повышает безопасность при обслуживании - можно визуально подтвердить отсутствие напряжения
• Перекидной механизм ВР 32 исключает одновременное подключение обоих вводов - снижает риск короткого замыкания
• Неподвижные предохранители не требуют переподключения при переключении - экономят время при смене источника питания
• Металлический корпус с порошковой краской устойчив к механическим воздействиям и коррозии
• IP54 позволяет применять устройство вне помещений при условии защиты от прямого потока воды

Ограничения применения

• Не предназначена для частых переключений - не является аппаратом для регулярного включения/выключения, только для редкого переключения между источниками
• Не работает в условиях постоянного погружения в воду - IP54 не гарантирует герметичность при длительном контакте с жидкостью
• Не содержит автоматических защит (например, автоматического выключателя) - необходимо внешнее оборудование для защиты от перегрузок и КЗ
• Не подходит для взрывоопасных сред - отсутствует взрывозащита (Ex-маркировка)
• Требуется ручное управление - несовместим с дистанционным управлением или автоматическими системами АВР без дополнительных реле

Примеры использования

• Электроснабжение насосной станции: основной ввод - от городской сети, резервный - от дизель-генератора
• Производственный участок с двумя входными кабелями от разных трансформаторов
• Объекты с резервным питанием: медицинские пункты, серверные комнаты, системы освещения эвакуации
• Системы теплоснабжения с резервным котлом, работающим от электричества

Практические советы

• Перед первым запуском проверьте, чтобы все клеммы были затянуты моментом, указанным в документации - недостаточно плотное соединение вызывает нагрев
• При использовании в холодных условиях учитывайте, что металл может становиться хрупким - избегайте ударов по корпусу при температуре ниже –20 C
• При замене предохранителей всегда отключайте оба ввода - даже если один выключен, другой может находиться под напряжением
• Для удобства обслуживания используйте пломбы на рычаге переключателя - это предотвращает несанкционированное переключение
• Если нужна автоматизация - подключите к этому ящику реле контроля напряжения и привод для удалённого переключения, но не забудьте про блокировки
