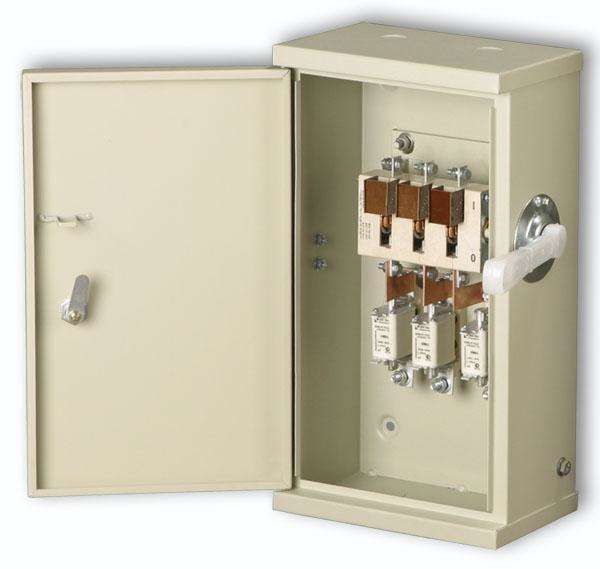

Ящик силовой ЯРВ 100 IP 54 Электрофидер 284661А

Ящик силовой ЯРВ 100 с защитой IP 54 от бренда Электрофидер - это компактная распределительная коробка для монтажа коммутационного оборудования в условиях повышенной запыленности и влажности. Артикул 284661а рассчитан на работу в сетях до 380 В и током до 100 А, подходит для установки на объектах промышленного и бытового назначения.

Назначение и область применения

Ящик силовой ЯРВ 100 с защитой IP 54 предназначен для размещения автоматических выключателей, контакторов, предохранителей и других элементов распределительной сети. Он защищает оборудование от внешних воздействий и обеспечивает безопасную эксплуатацию в помещениях с высокой влажностью, на улице или в цехах с пылью. Подходит для использования на станках, насосных станциях, конвейерах, вентиляционных системах и других местах, где требуется надежная защита электрических компонентов.

Технические характеристики

• Номинальный ток: 100 А - позволяет подключать нагрузки средней и большой мощности без перегрева корпуса.
• Номинальное напряжение: 380 В - совместим с трехфазными сетями промышленного типа.
• Степень защиты: IP54 - защищает от пыли (не полностью герметичен, но пыль не попадает в достаточном количестве для нарушения работы) и от брызг воды со всех сторон.
• Поставляется с установленным предохранителем - готов к первоначальному подключению без доп. закупок.

Совместимость и монтаж

Ящик силовой ЯРВ 100 с защитой IP 54 имеет внутреннее пространство, рассчитанное на установку модульных устройств стандарта DIN-рейки. Для монтажа используются болты или саморезы через крепежные отверстия на задней стенке. Кабельный ввод осуществляется через гильзы или сальники - они не входят в комплект, их необходимо приобрести отдельно. Установка возможна как на стену, так и на опорную поверхность. Обязательно соблюдайте посадочные размеры: внутренняя глубина и ширина позволяют разместить до 12–16 модулей стандартного размера 17,5 мм.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и ГОСТ 14254 по степени защиты IP54. Корпус выполнен из прочного металла с антикоррозийным покрытием, что исключает риск поражения током при случайном прикосновении. Предохранитель в комплекте - это дополнительный уровень защиты от перегрузок и коротких замыканий.

Преимущества

• Высокая степень защиты IP54 - работает даже в сыром и пыльном воздухе.
• Готовый к использованию комплект - предохранитель уже установлен, снижает время монтажа.
• Металлический корпус - долговечный, механически устойчивый, не деформируется при температурных перепадах.
• Универсальная форма - легко интегрируется в существующие системы управления.

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP54 не гарантирует герметичность при затоплении.
• Не рекомендован для взрывоопасных зон (не имеет взрывозащиты Ex).
• Не содержит встроенных автоматов - все устройства монтируются пользователем самостоятельно.
• Кабельные вводы и сальники не входят в комплект - требуют дополнительной закупки.

Примеры использования

• Распределительный щит на входе в производственный участок.
• Щит управления насосной станцией на открытой площадке.
• Коробка для защиты частотного преобразователя на конвейере.
• Временный щит питания на строительной площадке.

Практические советы

• Перед монтажом проверьте соответствие диаметра вводных кабелей размерам будущих сальников - типовые значения: 12–25 мм.
• При установке на улице используйте дополнительный дождевой капельник над крышкой, чтобы продлить срок службы уплотнений.
• Не перегружайте ящик более чем 16 модулями - это нарушит теплоотвод и может вызвать перегрев.
• Проверяйте плотность закрытия крышки перед включением - даже небольшой зазор снижает эффективность защиты IP54.
• Артикул 284661а - единственный вариант в линейке Электрофидер с таким сочетанием тока и защиты; аналоги требуют сверки габаритов и крепления.
