Ящик с рубильником ЯРП-100А 74 У1 IP54 | YARP-100-74-54 IEK

Ящик с рубильником-разъединителем ЯРП-100А 74 У1 IP54 от IEK предназначен для безопасного отключения и защиты трёхфазных сетей до 380 В. Этот ящик сочетает функции разъединителя и защиты от КЗ, что делает его надёжным решением для распределительных щитов на объектах с высокой нагрузкой.

Назначение и область применения

Ящик с рубильником-разъединителем ЯРП-100А 74 У1 IP54 используется для редких операций отключения питания и защиты цепей от токов короткого замыкания в трёхфазных сетях переменного тока 380/230 В, 50 Гц. Подходит для установки в промышленных условиях: на станках, конвейерах, насосных станциях, в системах вентиляции и других устройствах, где требуется физическое отключение питания для обслуживания или аварийного отключения.

Технические характеристики

• Номинальный рабочий ток: 100 А
• Номинальное напряжение изоляции: 400 В
• Рабочее напряжение сети: 380 В
• Степень защиты: IP54 - защищён от пыли и брызг воды со всех сторон
• Материал корпуса: металл, серый цвет
• Габариты: 240×381×148 мм
• Типоразмер плавких предохранителей: NH00 (0)
• Способ монтажа: навесной
• Срок службы: 15 лет

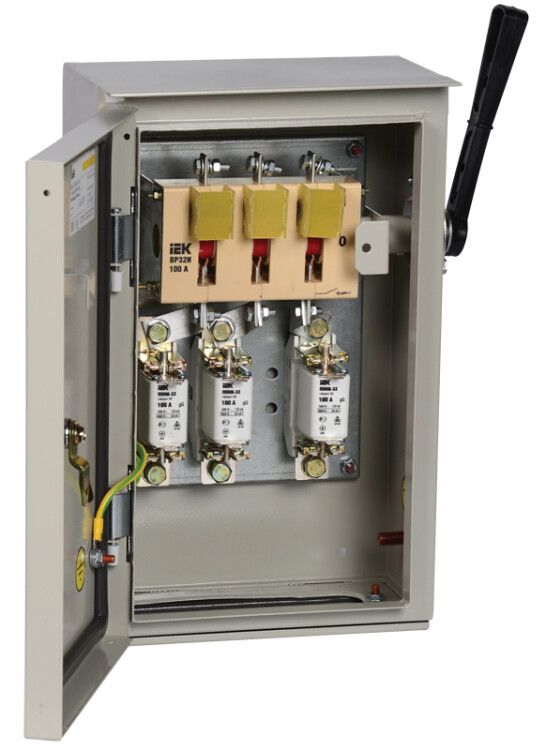

• Установленные компоненты: выключатель-разъединитель ВР-32И, три держателя предохранителей ДП-33 с предохранителями ППНИ-33

Совместимость и монтаж

Ящик с рубильником-разъединителем ЯРП-100А 74 У1 IP54 рассчитан на навесную установку на стену. Ввод и вывод силовых кабелей осуществляются через нижние входы - это упрощает прокладку проводки и снижает риск попадания влаги внутрь. Для монтажа необходимы крепёжные отверстия в задней стенке корпуса. Предварительно проверьте соответствие диаметра кабельных вводов сечению используемых жил. Плавкие предохранители ППНИ-33 входят в комплект, но можно заменить на другие типа NH00 с аналогичными характеристиками.

Безопасность и стандарты

Конструкция соответствует требованиям к устройствам для ручного отключения в электроустановках до 1000 В. Степень защиты IP54 обеспечивает работу в помещениях с повышенной влажностью, пылью или возможностью случайного попадания брызг. Корпус выполнен из металла - исключает возгорание и механические повреждения. Ручка управления вынесена наружу, что позволяет выполнять отключение без вскрытия корпуса, соблюдая правила безопасности.

Преимущества

• Комбинированная функция: разъединитель + защита от КЗ в одном корпусе
• Высокая степень защиты IP54 - подходит для условий производства
• Металлический корпус увеличивает долговечность и устойчивость к внешним воздействиям
• Чёткая визуальная индикация положения контактов через ручку управления
• Фиксированный типоразмер предохранителей NH00 - легко найти запасные элементы

Ограничения применения

• Не предназначено для частых включений/выключений - только для редких коммутаций (не более 1–2 раз в день)
• Не рекомендуется для установки в местах с постоянным потоком воды или подземных колодцах - IP54 не обеспечивает герметичность при погружении
• Не содержит автоматического отключения - требует ручного действия для отключения
• Не поддерживает дистанционное управление - только механическая ручка

Примеры использования

• Главный рубильник в распределительном щите цехового оборудования
• Отключающее устройство перед группой насосов на водопроводной станции
• Автоматический разъединитель для конвейерной линии с несколькими двигателями
• Щитовая точка отключения для системы вентиляции в производственном помещении

Практические советы

• Перед монтажом убедитесь, что все кабели отключены и сняты напряжения - даже при выключенном рубильнике есть опасность прикосновения к входным зажимам
• Проверяйте плотность затяжки клемм после установки - перегрев часто происходит из-за слабого контакта
• При замене предохранителей используйте только модели того же типа (NH00) и с подходящим номиналом - не превышайте 100 А
• Для удобства обслуживания оставьте свободное пространство вокруг ящика - минимум 30 см спереди
• Ящик с рубильником-разъединителем ЯРП-100А 74 У1 IP54 от IEK совместим с другими изделиями серии ЯРП - можно использовать в составе унифицированных щитов
