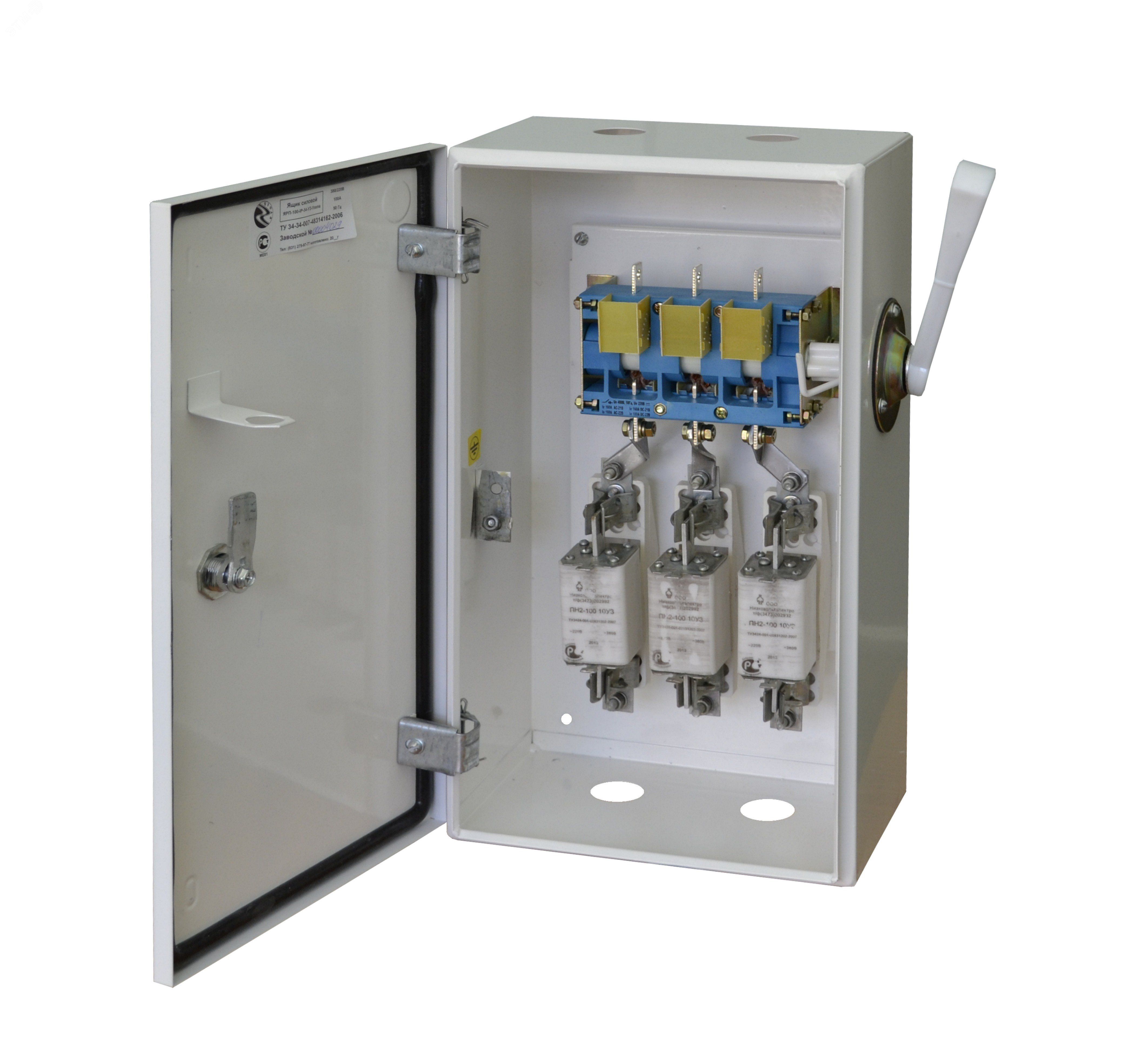

Ящик силовой ЯРП-100/ЯРП-100А 100А IP54 УЗОЛА U450311

Ящик силовой ЯРП-100 IP54 Узола с предохранительным выключателем-разъединителем предназначен для распределения электроэнергии и безопасного отключения силовой цепи в условиях повышенной запыленности или влажности. Благодаря наличию рубильника ВР 32 и двухступенчатому разрыву, этот ящик надёжно защищает оборудование и персонал - особенно в промышленных средах. Артикулы яя005177 и u450311 соответствуют одной модели.

Назначение и область применения

Ящик силовой ЯРП-100 IP54 Узола используется для коммутации и защиты электродвигателей, насосов, конвейеров и другого оборудования на напряжение до 690 В переменного тока. Подходит для установки внутри помещений и в закрытых зонах с высокой запылённостью - например, на заводах, в цехах, на складах. Применяется там, где требуется физическое отключение питания перед обслуживанием.

Технические характеристики

• Степень защиты: IP54 - защита от пыли (не полностью герметичный, но препятствует проникновению пыли в количестве, нарушающем работу) и брызг воды со всех сторон;
• Корпус: металлический, покрытый порошковой краской RAL 7035 (серый);
• Ключевой элемент: рубильник ВР 32 - позволяет включать/отключать силовую цепь с видимым разрывом;
• Предохранители: установлены неподвижно, замена возможна только после отключения рубильника;
• Подключение: вводные провода - к рубильнику ВР 32; отходящие - к основаниям предохранителей;
• Максимальная нагрузка: определена характеристиками рубильника ВР 32 (указаны в документации производителя);
• Габариты и вес: не указаны - требуют уточнения по чертежам или паспорту изделия.

Совместимость и монтаж

Ящик силовой ЯРП-100 IP54 Узола рассчитан на монтаж на стену или вертикальную поверхность. Для подключения необходимо соблюдать порядок: сначала подвести питание к входным клеммам рубильника, затем - к выходным клеммам предохранителей. Кабели должны иметь достаточную гибкость и сечение, совпадающее с допустимыми значениями для ВР 32. Перед монтажом проверьте, что посадочные отверстия под кабельные вводы соответствуют вашим проводам. Коробка не предназначена для внутренней установки в шкафы - она самостоятельна.

Безопасность и стандарты

Ящик силовой ЯРП-100 IP54 Узола обеспечивает двойной видимый разрыв при отключении - это соответствует требованиям безопасности для работ по техническому обслуживанию. Возможна блокировка двери: при включённом рубильнике ВР 32 дверца не открывается, что исключает случайный доступ к токоведущим частям. Соответствие ГОСТ и IEC не указано - рекомендуется сверить с сертификатами производителя.

Преимущества

• Двойной разрыв - повышает безопасность при ремонте и техобслуживании;
• Фиксированные предохранители снижают риск некорректного монтажа;
• Блокировка двери предотвращает открытые работы под напряжением;
• Защита IP54 позволяет использовать в сложных условиях без дополнительных кожухов;
• Металлический корпус обеспечивает механическую прочность и долгий срок службы.

Ограничения применения

• Не предназначен для установки на улице - IP54 недостаточно для постоянного воздействия дождя или прямого попадания воды;
• Не имеет автоматического отключения - не заменяет АВ или контакторы в системах с аварийными режимами;
• Не поддерживает дистанционное управление - операция включения/выключения только ручная;
• Не рассчитан на частые циклы включения - рубильник ВР 32 не предназначен для частого переключения, только для редкого отключения при обслуживании.

Примеры использования

• Электрощитовая на производстве для отключения питания конвейера перед плановым осмотром;
• Распределительный щит на складе для управления насосом системы орошения;
• Локальный пункт отключения для станка с ЧПУ, где требуется гарантированное отсутствие напряжения при замене инструмента;
• Щитовое устройство в цехе с высокой запылённостью - например, деревообрабатывающий или металлургический участок.

Практические советы

• Перед установкой обязательно отключите питание и проверьте отсутствие напряжения - даже при отключённом рубильнике есть риск остаточного заряда;
• Используйте только предохранители, соответствующие номиналу ВР 32 - не превышайте допустимую мощность;
• Проверяйте плотность закрытия двери - при нарушении герметизации степень защиты IP54 снижается;
• При замене предохранителей всегда используйте изолирующие инструменты - даже при отключённом рубильнике возможно напряжение на других участках цепи;
• Артикулы яя005177 и u450311 - это один и тот же продукт; при заказе указывайте любой из них - они взаимозаменяемы.
