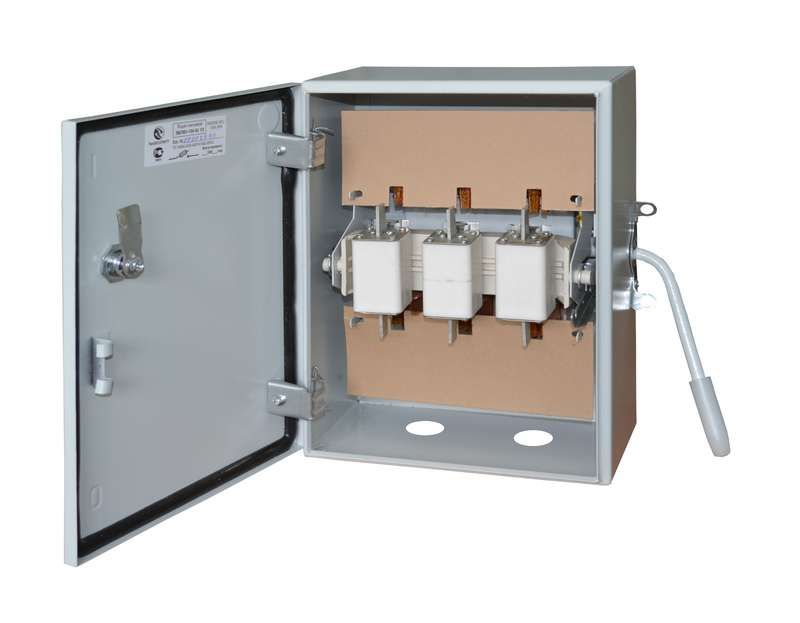

Ящик силовой ЯБПВУ 100-IP54-У3-004-Узола - U7002112 ЯЯС10994

Ящик силовой с предохранительным выключателем-разъединителем 100А IP54 У3 от бренда Узола (артикулы u7002112, яяс10994) предназначен для безопасного включения, отключения и защиты силовых цепей до 100 А в условиях повышенной запыленности и влажности. Подходит для установки на объектах промышленного и коммерческого назначения.

Назначение и область применения

Ящик силовой с предохранительным выключателем-разъединителем 100А IP54 У3 используется для редкого ручного управления силовыми цепями — не чаще трёх операций в час. Он обеспечивает отключение питания при аварийных ситуациях, таких как короткое замыкание, и позволяет проводить техобслуживание с гарантированной изоляцией цепи. Применяется в распределительных щитах на производствах, в насосных станциях, на конвейерах, в системах вентиляции и других местах, где требуется надёжная защита оборудования от внешних воздействий.

Технические характеристики

• Номинальный ток: 100 А
• Номинальное напряжение: 400 В (работает в сетях 380/220 В)
• Частота сети: 50 Гц
• Степень защиты: IP54 — защищён от пыли (неполное попадание, не влияющее на работу) и от брызг воды со всех сторон
• Материал корпуса: металл, окрашенный в серый цвет
• Температурный диапазон эксплуатации: от -45 °C до +40 °C
• Относительная влажность при 25 °C: не более 98%
• Габариты: 350 × 162 × 347 мм
• Тип изделия: ЯБПВУ
• Способ монтажа: навесной

Совместимость и монтаж

Ящик силовой с предохранительным выключателем-разъединителем 100А IP54 У3 рассчитан на установку предохранителей типа ПН-2 или аналогичных по габаритам и характеристикам. Для монтажа используются кронштейны или крепёжные отверстия на задней стенке корпуса. Монтаж выполняется на вертикальную поверхность — стена, опора, рама. Обязательно соблюдайте посадочные размеры: глубина корпуса 347 мм требует свободного пространства для открывания крышки и доступа к предохранителям. Клеммы внутри предназначены для подключения медных жил сечением до 25 мм².

Безопасность и стандарты

Ящик соответствует требованиям к устройствам для ручного отключения в соответствии с ГОСТ Р 50030.3 и ГОСТ 15150. Сертифицирован для работы в климатическом исполнении У3 — умеренный и холодный климат с возможностью эксплуатации на открытом воздухе. Корпус выполнен из стали с антикоррозийным покрытием, что исключает риск поражения током при нормальной эксплуатации. Предохранители обеспечивают автоматическое отключение при перегрузках и КЗ.

Преимущества

• Высокая степень защиты IP54 позволяет использовать ящик в помещениях с высокой влажностью, на улице или в сырых цехах
• Металлический корпус обеспечивает механическую прочность и долговечность
• Поддержка систем заземления TN-C и TT — совместим с большинством промышленных сетей
• Возможна доработка: установка шин для TN-C-S и TN-S без замены всего устройства
• Простая замена предохранителей — доступ к элементам через фронтальную крышку

Ограничения применения

• Не предназначен для частого включения/выключения — более трёх операций в час может привести к износу контактов
• Не работает при температуре ниже -45 °C или выше +40 °C — при экстремальных значениях возможен выход из строя материалов
• Не рекомендуется для установки в средах с постоянным потоком воды, масла или химически активными веществами — IP54 не гарантирует герметичность против струй
• Не имеет функции автоматического отключения по току утечки — для защиты людей нужен отдельный УЗО

Примеры использования

• Электрощитовая на производстве — управление питанием станков и насосов
• Наружный щит для освещения территории — защита от дождя и пыли
• Распределительный пункт на складе — отключение линии перед ремонтом
• Система вентиляции в теплице — работа в условиях высокой влажности

Практические советы

• Перед монтажом проверьте соответствие предохранителей типу ПН-2 и номиналу 100 А — использование несовместимых элементов нарушает защиту
• Обеспечьте минимум 10 см свободного пространства вокруг ящика для теплоотвода и доступа к клеммам
• При использовании в условиях сильной влажности регулярно проверяйте состояние внутренних контактов — возможно образование конденсата
• Для систем TN-C-S/TN-S используйте дополнительные шины, предусмотренные конструкцией — они уже есть в комплекте
• Не закрывайте крышку, если внутри остаются инструменты или ослабленные провода — это создаёт риск КЗ
