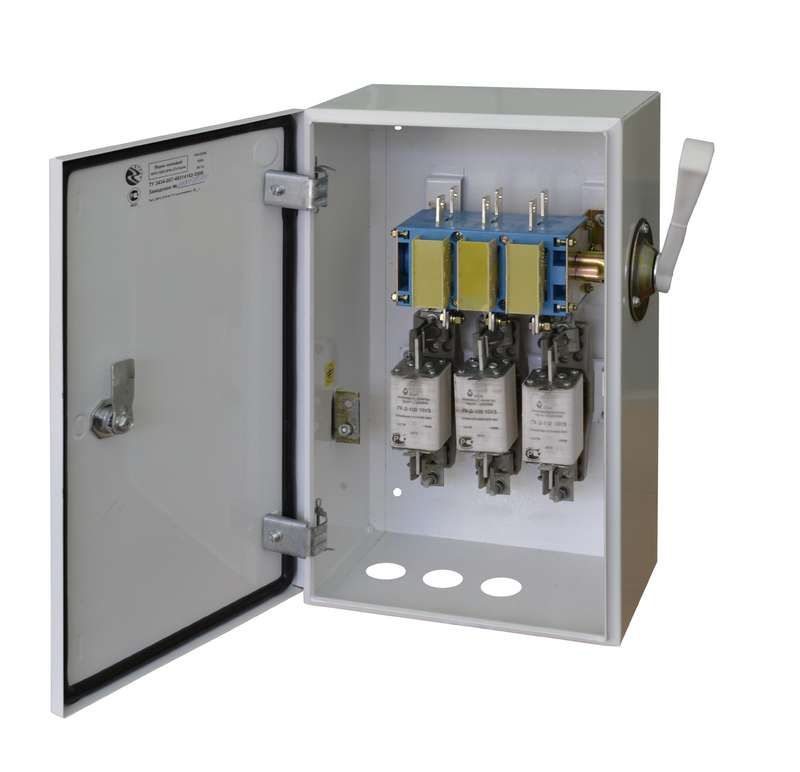

Ящик с рубильником и предохранителем ЯРП 100П У3 IP54 - ЯЯС05545 Узола U450321

Ящик с рубильником и предохранительным выключателем-разъединителем 100А IP54 У3 — это комбинированное устройство для безопасного переключения питания между двумя источниками и отключения нагрузки с видимым разрывом цепи. Подходит для установки в промышленных щитах, на объектах с резервированием питания. Бренд УЗОЛА, артикул u450321.

Назначение и область применения

Ящик с рубильником и предохранительным выключателем-разъединителем 100А IP54 У3 предназначен для ручного переключения между двумя вводными линиями и отключения отходящей цепи. Обеспечивает видимый разрыв контактов при отключении — важно для безопасности при обслуживании. Применяется там, где требуется резервирование питания: насосные станции, конвейеры, системы освещения, промышленные участки с двухканальным питанием. Может использоваться как основной или резервный коммутирующий элемент перед распределительными щитами.

Технические характеристики

• Номинальный ток: 100 А — способен работать с нагрузкой до этого значения без перегрева;
• Номинальное напряжение: 400 В — рассчитан на трёхфазную сеть переменного тока 380–400 В;
• Степень защиты: IP54 — защищён от пыли (не полностью, но достаточно для помещений) и брызг воды из любого направления;
• Материал корпуса: металл — прочная, долговечная оболочка, устойчивая к механическим воздействиям;
• Цвет: серый (RAL 7035) — стандартный цвет промышленного оборудования;
• Способ монтажа: навесной — крепится на стену или раму с помощью болтов или кронштейнов;
• Тип изделия: ЯРПп — ящик с рубильником и предохранительным выключателем-разъединителем, с возможностью переключения направлений.

Совместимость и монтаж

Ящик с рубильником и предохранительным выключателем-разъединителем 100А IP54 У3 требует свободного доступа для ручного управления. Для монтажа используйте металлический шкаф или стену, выдерживающую вес устройства. Кабели ввода подключаются к зажимам рубильника ВР 32, отходящие — к неподвижным контактам предохранителей. Нельзя подключать кабели большего сечения, чем предусмотрено зажимами — проверьте документацию производителя. Перед первым включением убедитесь, что все соединения затянуты моментом, соответствующим нормам ГОСТ 30292. Не допускается монтаж в местах с постоянным попаданием струй воды или в условиях высокой запылённости без дополнительной защиты.

Безопасность и стандарты

Оборудование имеет двойной видимый разрыв при отключении — это соответствует требованиям безопасности для ручных коммутационных аппаратов. Корпус выполнен из металла с порошковой покраской, обеспечивающей антикоррозийную стойкость. Степень защиты IP54 позволяет использовать устройство во внутренних помещениях с повышенной влажностью, но не предназначено для улицы или сырых подвалов без дополнительного кожуха. Соответствует требованиям ГОСТ Р 50030.3 и ГОСТ 30292 для коммутационных аппаратов низкого напряжения.

Преимущества

• Перекидной рубильник ВР 32 позволяет легко переключать питание между двумя источниками без необходимости отключения всей сети;
• Фиксация предохранителей в неподвижном состоянии снижает риск случайного отключения или повреждения;
• Металлический корпус обеспечивает надёжную защиту от внешнего воздействия и увеличивает срок службы;
• Видимый разрыв контактов даёт уверенность в отключении энергии при проведении ремонтных работ;
• IP54 — достаточная степень защиты для большинства производственных условий без дополнительных мер.

Ограничения применения

• Не предназначен для частых циклов включения/выключения — рубильник ВР 32 не рассчитан на автономную работу, только ручное управление;
• Не используется в взрывоопасных средах — отсутствует взрывозащита;
• Не рекомендован для открытого монтажа на улице — IP54 не гарантирует защиту от прямого потока воды или длительного воздействия осадков;
• Не поддерживает автоматическое переключение — требует физического вмешательства оператора;
• Не совместим с системами дистанционного управления — только ручной режим работы.

Примеры использования

• Электроснабжение конвейера с резервным генератором — переключение с основной сети на резерв при отключении света;
• Щитовая на насосной станции — отключение всех потребителей для профилактики с видимым разрывом;
• Производственный участок с двумя входами от разных трансформаторов — возможность переключить питание при плановом ремонте одного ввода;
• Осветительная система в цеху — быстрое отключение для проведения работ на люминесцентных лампах или светодиодах.

Практические советы

• При замене предохранителей всегда отключайте питание через рубильник — даже при отключенном вводе проверьте отсутствие напряжения тестером;
• Учитывайте посадочные размеры корпуса при планировании места установки — он занимает больше пространства, чем обычный рубильник;
• Для удобства обслуживания оставляйте минимум 60 см свободного пространства спереди — чтобы можно было уверенно оперировать рычагом;
• Проверяйте состояние контактов рубильника каждые 6–12 месяцев — особенно при работе с высокими токами; при появлении нагара или оплавления — замена обязательна;
• При заказе уточняйте комплектацию: некоторые версии могут отличаться наличием клеммных колодок или крепёжных отверстий — артикулы u450321 и яяс05545 могут иметь небольшие различия в исполнении.
