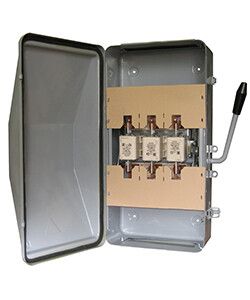

Ящик силовой ЯБПВУ-100-ЭК У3 с ПН-2 100А IP54 Электротехник ET561436

Ящик силовой ЯБПВУ-100-ЭК У3 с ПН-2 100А, IP54 от бренда Электротехник предназначен для надёжной коммутации и защиты трёхфазных цепей до 100 А в условиях открытого воздуха. Этот ящик сочетает функции распределительного устройства и аппарата защиты, что делает его универсальным решением для промышленных объектов.

Назначение и область применения

Ящик силовой ЯБПВУ-100-ЭК У3 с ПН-2 100А, IP54 используется для редких операций включения и отключения трёхфазных электрических цепей, а также для защиты от токов короткого замыкания. Применяется в системах передачи, распределения и преобразования электроэнергии - например, на станках, конвейерах, насосных станциях, вентиляционных узлах и других промышленных установках. Подходит для установки как внутри помещений, так и на улице благодаря защите IP54.

Технические характеристики

• Номинальный ток: 100 А
• Номинальное напряжение изоляции: 660 В
• Число полюсов: 3
• Степень защиты: IP54 (защита от пыли и брызг воды со всех сторон)
• Материал корпуса: металл
• Габариты: 335×360×164 мм
• Тип предохранителей: D01
• Способ монтажа: навесной
• Оснащение: выключатель-разъединитель с предохранителями
• Контроль состояния предохранителей: да (визуальный контроль через окно)
• Защита от ошибочных действий: да (блокировка при открытой дверце)

Совместимость и монтаж

Ящик силовой ЯБПВУ-100-ЭК У3 с ПН-2 100А, IP54 монтируется на стену с помощью кронштейнов или болтов. Для подключения используются кабели сечением, соответствующим току 100 А - рекомендуется проверить соответствие габаритов входных отверстий под кабельные вводы. Корпус имеет готовые места для фиксации, не требует дополнительной подготовки. Открытый доступ к предохранителям позволяет менять их без демонтажа всего устройства.

Безопасность и стандарты

Конструкция ящика соответствует требованиям безопасности для оборудования до 1000 В переменного тока. Защита от ошибочных действий исключает случайное включение при открытой дверце. Контроль за целостностью предохранителей позволяет быстро определить причину отключения. Металлический корпус обеспечивает механическую прочность и заземление при правильном подключении.

Преимущества

• Высокая степень защиты IP54 - можно использовать вне помещений, даже в сыром или запылённом воздухе
• Визуальный контроль предохранителей снижает время диагностики отказов
• Блокировка дверцы при включенном положении повышает безопасность персонала
• Металлический корпус устойчив к коррозии, ударным нагрузкам и деформациям
• Простота обслуживания: все элементы доступны без инструментов

Ограничения применения

• Не предназначен для частых включений/выключений - рассчитан на редкие коммутации
• Не поддерживает автоматическое отключение; требуется ручная замена предохранителей после срабатывания
• Напряжение сети не должно превышать 380 В переменного тока 50 Гц - выше указанного значения использование не допускается
• Не совместим с предохранителями других типоразмеров - только D01

Примеры использования

• Главный ввод питания на участке производства с несколькими станками
• Распределительный щит на внешней площадке насосной станции
• Автономная система питания для вентиляторов в цеху с высокой запылённостью
• Резервный выключатель для аварийного отключения конвейерной линии

Практические советы

• Перед монтажом убедитесь, что посадочные отверстия под кабели соответствуют диаметру используемых проводов - не используйте слишком крупные кабели, чтобы не нарушить герметичность IP54
• Проверьте состояние предохранителей регулярно - особенно после аварийных отключений
• При установке на улице направьте дверцу ящика вниз, чтобы минимизировать попадание осадков внутрь
• Закрывайте дверцу всегда после обслуживания - блокировка работает только при закрытом состоянии
• Используйте только оригинальные предохранители типа D01 - другие типы могут не подходить по габаритам или характеристикам
