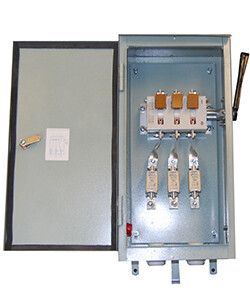

Ящик силовой ЯВЗ-31-IP54 УХЛ2 100А с ПН-2 Электротехник ET529123

Ящик силовой ЯВЗ-31-IP54 УХЛ2, 100А, с предохранительным выключателем ПН-2 100А - это компактный распределительный щит для защиты и коммутации трёхфазных цепей до 100 А. Бренд Электротехник выпускает эту модель в серии ЯВЗ, где сочетаются надёжная металлическая конструкция, степень защиты IP54 и встроенный разъединитель с предохранителями. Подходит для установки на объектах с повышенной запылённостью и влажностью.

Назначение и область применения

Ящик силовой ЯВЗ-31-IP54 УХЛ2, 100А, с предохранительным выключателем ПН-2 100А предназначен для редких операций включения/выключения трёхфазной сети и защиты от токов короткого замыкания. Применяется в системах питания оборудования с напряжением до 380 В и частотой 50 Гц. Часто используется на производстве: для управления станками, насосами, конвейерами, вентиляционными установками и другими мощными потребителями. Также подходит для временных энергоустановок и наружных точек распределения электроэнергии.

Технические характеристики

• Номинальный ток: 100 А
• Номинальное напряжение изоляции: 380 В
• Число полюсов: 3
• Степень защиты: IP54 - защита от пыли и брызг воды с любого направления
• Тип вводного устройства: разъединитель с предохранителями ПН-2
• Габариты плавких вставок: D01
• Материал корпуса: металл (сварная конструкция)
• Габаритные размеры: 240×450×175 мм
• Способ монтажа: навесной
• Исполнение по климату: УХЛ2 - для умеренного и холодного климата, с возможностью работы при температуре от −40 C до +40 C
• Контроль состояния предохранителей: да - визуальный индикатор срабатывания

Совместимость и монтаж

Ящик силовой ЯВЗ-31-IP54 УХЛ2, 100А, с предохранительным выключателем ПН-2 100А рассчитан на навесной монтаж на вертикальной поверхности. Кабели подводятся снизу через входные отверстия - они уже подготовлены для герметизации. Для фиксации используются четыре монтажных отверстия на задней стенке. Корпус имеет отверстие и крышку для вывода рукоятки разъединителя - её можно закрепить снаружи, чтобы обеспечить удобство и безопасность операций. Предохранители типа D01 легко заменяются после срабатывания - для этого достаточно открыть доступ к держателям, отключив питание через основной разъединитель.

Безопасность и стандарты

Конструкция соответствует требованиям к устройствам распределения электроэнергии для промышленного использования. Наличие разъединителя с дополнительными ножами позволяет полностью отключить все три фазы перед заменой предохранителей - это исключает риск поражения током. Степень защиты IP54 гарантирует работу в условиях пыли и влаги, но не допускает постоянного контакта с водой или погружения. Материал корпуса - сталь с антикоррозийным покрытием - обеспечивает долговечность в агрессивной среде.

Преимущества

• Удобная система безопасности: разъединитель с предохранителями ПН-2 позволяет отключить питание и менять вставки без инструментов
• Визуальный контроль: есть индикаторы сработавших предохранителей - сразу видно, какой элемент требует замены
• Высокая механическая прочность: сварной металлический корпус выдерживает удары и вибрацию
• Защита IP54 - работает в помещениях с высокой запылённостью, на открытых площадках, в цехах
• Климатическое исполнение УХЛ2 - подходит для холодных регионов и неотапливаемых зданий

Ограничения применения

• Не предназначен для частых включений/выключений - более 1–2 раз в день снижает срок службы механизма разъединителя
• Не защищает от перегрузок по току - только от КЗ; для защиты от перегрузок требуется дополнительный автоматический выключатель
• Не рекомендуется для установки внутри помещений с постоянным воздействием струй воды или в местах с высокой коррозионной активностью (например, химические производства)
• Подключение кабелей возможно только снизу - нельзя использовать верхний ввод
• Предохранители D01 имеют ограниченную коммутационную способность - не подходят для цепей с высокими импульсными токами (например, частотные преобразователи)

Примеры использования

• Щитовая на производственной линии для питания трёхфазного станка с ЧПУ
• Распределительный пункт на строительной площадке для временного подключения генератора
• Внешняя точка питания освещения и вентиляторов на складском комплексе
• Автомобильный сервис: питание подъёмника и компрессора
• Жилые дома с автономным вводом: распределение энергии между группами потребителей

Практические советы

• Перед монтажом проверьте, что посадочные отверстия под кабели совпадают с диаметром вводных жил - используйте кабельные вводы с уплотнителями для сохранения степени защиты IP54
• Выбирайте предохранители D01 с правильной номинальной токовой характеристикой (например, gG или aR) - не заменяйте их на другие типы без согласования с проектом
• При работе в условиях низких температур (ближе к минус 40 C) убедитесь, что предохранители и механизм разъединителя не потеряли эластичность - периодически проверяйте плавкую вставку на целостность
• Не открывайте крышку рукоятки во время работы - даже при отключенном питании возможен остаточный заряд
• Для обслуживания всегда применяйте средства индивидуальной защиты и следуйте правилам электробезопасности - этот ящик не является полноценным распределительным шкафом, а лишь защитным аппаратом
