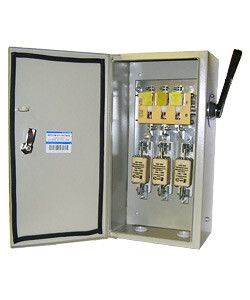

Ящик силовой ЯРВ-100-54 УХЛ2 с ПН-2 100А IP54 Электротехник ET556159

Ящик силовой ЯРВ-100-54 УХЛ2 с предохранительным выключателем 100А, степень защиты IP54 от бренда Электротехник предназначен для защиты и коммутации трехфазных цепей до 380 В в условиях умеренного и холодного климата. Он сочетает функции разъединителя и автоматической защиты от КЗ, что делает его надежным решением для промышленных объектов.

Назначение и область применения

Ящик силовой ЯРВ-100-54 УХЛ2 используется для редких операций включения и отключения электрооборудования, а также для защиты цепей от токов короткого замыкания. Подходит для работы в сетях переменного тока до 380 В / 50 Гц и постоянного тока до 220 В. Применяется в системах передачи, распределения и преобразования электрической энергии - например, на станках, конвейерах, насосных станциях, в распределительных щитах производственных помещений и на открытых площадках.

Технические характеристики

• Номинальный ток: 100 А
• Номинальное напряжение изоляции: 380 В
• Число полюсов: 3
• Степень защиты: IP54 (защита от пыли и брызг воды со всех сторон)
• Тип предохранителей: D01, с возможностью визуального контроля состояния
• Конструкция: разъединитель с плавкими предохранителями в одном корпусе
• Материал корпуса: металл
• Габариты: 240×450×175 мм
• Способ монтажа: навесной
• Климатическое исполнение: УХЛ2 (для умеренного и холодного климата, работа при температуре от −40C до +40C)

Совместимость и монтаж

Ящик силовой ЯРВ-100-54 УХЛ2 монтируется на стену с помощью кронштейнов или болтов через отверстия в боковых стенках корпуса. Для подключения используются кабели сечением, соответствующим току 100 А - рекомендуется использовать медные провода не менее 25 мм2. Предохранители типа D01 легко заменяются после срабатывания - доступ к ним обеспечен через фронтальную крышку. Корпус имеет заземляющий контакт, который необходимо подключить к контуру заземления объекта.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для оборудования до 1000 В. Конструкция исключает случайное прикосновение к токоведущим частям при закрытой крышке. Наличие визуального контроля состояния предохранителей позволяет быстро определить причину отключения. Материал корпуса устойчив к механическим повреждениям и коррозии, что обеспечивает длительную работу в сложных условиях.

Преимущества

• Обеспечивает одновременную защиту и управление - совмещает функции разъединителя и предохранителя
• Высокая степень защиты IP54 позволяет устанавливать ящик на улице или в помещениях с повышенной влажностью
• Удобная система контроля: видно состояние каждого предохранителя без вскрытия корпуса
• Металлический корпус гарантирует механическую прочность и долговечность
• Подходит для эксплуатации в широком диапазоне температур благодаря исполнению УХЛ2

Ограничения применения

• Не предназначен для частых включений/выключений - применяется только для редких коммутаций
• Не работает как автоматический выключатель: при перегрузке предохранитель сгорает и требует замены
• Не рассчитан на напряжение выше 380 В переменного тока или 220 В постоянного тока
• Не подходит для взрывоопасных сред - отсутствует взрывозащита
• Требуется регулярная проверка целостности предохранителей и плотности контактов

Примеры использования

• Защита двигателя 380 В на производственной линии
• Распределительный пункт на открытом складе с контролируемым доступом
• Щит питания насосной группы в канализационном колодце
• Автономная линия освещения на территории предприятия
• Вводной ящик для временного электроснабжения строительной площадки

Практические советы

• Перед монтажом убедитесь, что посадочные отверстия на стене соответствуют габаритам 240×450 мм
• Выбирайте предохранители D01 с правильным номиналом - они должны быть согласованы с нагрузкой, но не превышать 100 А
• Проверьте герметичность крышки после установки - особенно при использовании на улице
• При замене предохранителей всегда отключите питание и используйте изолирующие инструменты
• Для условий с высокой запыленностью рекомендуется периодическая очистка внешней поверхности корпуса
• Ящик силовой ЯРВ-100-54 УХЛ2 не требует специальных инструментов для обслуживания - достаточно отвертки и плоскогубцев
