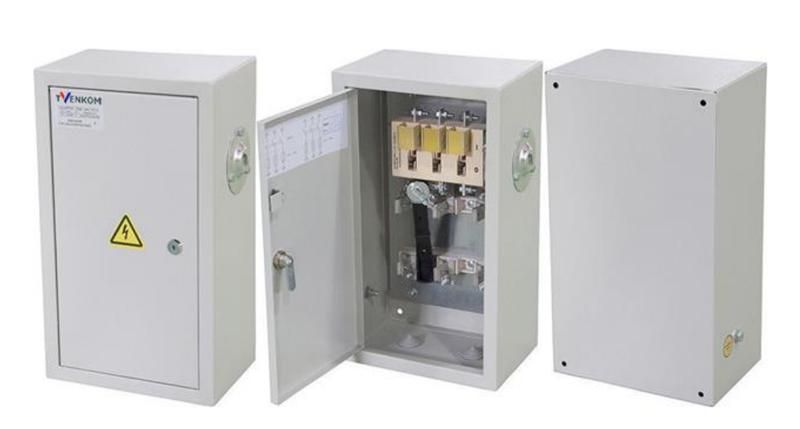

Ящик силовой ЯРПП-100А на два направления IP54 TVENKOM БП-00008951

Ящик силовой ЯРПП-100А на два направления IP54 от TVENKOM (артикул бп-00008951) предназначен для коммутации и защиты электрических цепей в условиях повышенной запыленности и влажности. Устройство обеспечивает управление двумя независимыми линиями питания с использованием рубильника и предохранителей.

Назначение и область применения

Ящик силовой ЯРПП-100А на два направления IP54 используется для ручного включения/выключения и защиты электрооборудования в сетях переменного тока до 660 В (50–60 Гц) и постоянного тока до 440 В. Подходит для установки в помещениях и на открытых площадках, где требуется надежная защита от пыли и брызг воды. Применяется в системах передачи, распределения и преобразования электроэнергии - например, на промышленных объектах, в цехах, на насосных станциях, у конвейеров и других агрегатов, требующих автономного управления питанием.

Технические характеристики

• Номинальный ток: 100 А
• Максимальное напряжение переменного тока: 660 В
• Максимальное напряжение постоянного тока: 440 В
• Частота: 50 и 60 Гц
• Степень защиты: IP54 - защищён от пыли (не полностью герметичен, но пыль не попадает в достаточном количестве для нарушения работы) и от брызг воды со всех сторон
• Количество направлений: два - возможность подключения двух независимых входных линий
• Тип коммутационного аппарата: рубильник + плавкие предохранители (в комплекте)

Совместимость и монтаж

Ящик силовой ЯРПП-100А на два направления IP54 рассчитан на настенный монтаж. Для подключения используются кабели сечением, соответствующим номинальному току 100 А - рекомендуется использовать медные жилы не менее 25 мм2. Клеммы внутри ящика обеспечивают надёжное зажатие проводов. Перед монтажом проверьте соответствие габаритов проёмов в стене и наличие места для открывания крышки. Установка возможна как в закрытых помещениях, так и на улице - благодаря степени защиты IP54. Не допускается погружение в воду или воздействие струй воды под давлением.

Безопасность и стандарты

Устройство соответствует требованиям к электробезопасности для оборудования, работающего в сетях до 1000 В. Конструкция исключает случайное прикосновение к токоведущим частям при закрытом корпусе. Предохранители обеспечивают защиту от перегрузок и коротких замыканий. Все элементы выполнены из материалов, устойчивых к старению и механическим повреждениям.

Преимущества

• Два направления позволяют переключать нагрузку между источниками питания - удобно для резервирования или смены источника
• IP54 обеспечивает долгую работу в сложных условиях - пыль, влага, температурные колебания
• Простой и наглядный интерфейс: рубильник с четко выраженным положением “вкл/выкл” позволяет оперативно отключить питание
• Интегрированные предохранители снижают необходимость внешних устройств защиты
• Корпус выполнен из прочного материала, устойчивого к коррозии и ударным нагрузкам

Ограничения применения

• Не предназначен для автоматического управления - только ручная коммутация через рубильник
• Не выдерживает прямые струи воды, длительное воздействие осадков или погружение - не используйте в местах с постоянным орошением
• Нельзя применять в средах с взрывоопасными газами, парами или пылью - степень защиты IP54 недостаточна для взрывозащиты
• Максимальный ток 100 А - не подходит для мощных установок свыше этого значения

Примеры использования

• Управление питанием двух станков на одном участке - можно переключать нагрузку между основным и резервным источником
• Подключение насосной группы в канализационной станции - защита от перегрузок и безопасное отключение при обслуживании
• Распределительный щит на производстве с несколькими потребителями - централизованное отключение одной из линий без влияния на другие
• Электроснабжение временных объектов - строительные площадки, выставочные комплексы

Практические советы

• Перед первым включением проверьте целостность предохранителей и правильность подключения фаз и нуля
• При монтаже оставьте свободное пространство вокруг ящика - минимум 10 см спереди для доступа к рубильнику
• Замена предохранителей выполняется только после полного отключения питания - используйте изолирующие средства
• Проверяйте состояние контактов рубильника каждые 6–12 месяцев - особенно при высокой нагрузке или частых переключениях
• Убедитесь, что посадочные отверстия для кабелей плотно заделаны - чтобы сохранить степень защиты IP54
