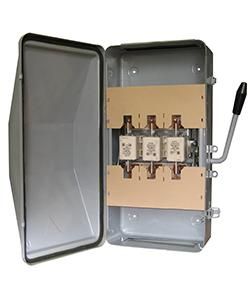

Ящик силовой ЯБПВУ-100 У3 с ПН-2 медь 100А IP54 Электротехник - ET519422

Ящик силовой ЯБПВУ-100 У3 с предохранительным ножом (ПН-2) медь 100А IP54 от бренда Электротехник предназначен для распределения электроэнергии и защиты цепей от короткого замыкания в условиях промышленного использования. Его конструкция позволяет устанавливать устройство как внутри помещений, так и на открытых площадках.

Назначение и область применения

Ящик силовой ЯБПВУ-100 У3 с предохранительным ножом (ПН-2) медь 100А IP54 используется для нечастых операций включения и отключения трёхфазных сетей переменного тока 380 В / 50 Гц. Он применяется в системах передачи, распределения и преобразования электрической энергии - например, для питания станков, насосов, компрессоров, конвейеров и другого оборудования, требующего надёжной защиты от перегрузок и КЗ.

Технические характеристики

• Номинальное напряжение: 380 В
• Номинальный ток: 100 А
• Напряжение изоляции: 660 В - обеспечивает безопасную работу при кратковременных скачках напряжения
• Степень защиты: IP54 - защита от пыли (не полностью герметичен, но пыль не попадает в достаточном количестве для нарушения работы) и от брызг воды со всех сторон
• Тип изделия: шкаф распределительный
• Тип предохранителей: D01 - соответствует габаритам плавких вставок стандарта DIN
• Контроль за предохранителями: да - наличие визуального индикатора состояния плавкой вставки
• Способ монтажа: на поверхность / подвесной - крепление через отверстия в кронштейнах

Совместимость и монтаж

Ящик силовой ЯБПВУ-100 У3 с предохранительным ножом (ПН-2) медь 100А IP54 совместим с предохранителями типа D01. Для монтажа требуется минимум инструментов: отвёртка, ключи для зажима проводов, уровень. Корпус имеет готовые отверстия для крепления на стену или опорную раму. Подключение входных и выходных кабелей выполняется через вводы с уплотнениями - они обеспечивают сохранение степени защиты IP54. Перед монтажом проверьте соответствие сечения кабелей допустимому току 100 А - рекомендовано использовать медные жилы сечением не менее 25 мм2.

Безопасность и стандарты

Конструкция ящика соответствует требованиям безопасности для распределительных устройств низкого напряжения. Наличие разъединителя с предохранителем позволяет физически отключить цепь для проведения работ - это исключает случайное включение. Материалы корпуса устойчивы к механическим повреждениям и коррозии, что снижает риск возгорания и поражения током даже в агрессивной среде. Индикатор состояния предохранителя помогает быстро выявить пробой без вскрытия корпуса.

Преимущества

• Высокая степень защиты IP54 - можно устанавливать вне помещений, в цехах с пылью или влажностью
• Медная конструкция предохранительного ножа - меньше нагрев, выше надёжность контактов
• Визуальный контроль состояния предохранителя - экономит время при диагностике отказов
• Жесткий и антикоррозийный корпус - увеличенный срок службы в сложных условиях
• Простота замены предохранителей - доступ к элементам без демонтажа всего устройства

Ограничения применения

• Не предназначен для частых коммутаций - более 1–2 раз в день может снизить срок службы механизма разъединителя
• Не защищён от прямого потока воды - не устанавливается под открытым небом без навеса или в местах постоянного орошения
• Не поддерживает автоматическое отключение - требует ручного вмешательства при срабатывании предохранителя
• Используется только с предохранителями типа D01 - другие типы не подходят по габаритам и контактному зажиму

Примеры использования

• Защита питающей линии к станку ЧПУ в металлообрабатывающем цехе
• Распределительный щит на внешней стене складского комплекса для питания освещения и вентиляторов
• Контрольный пункт для подключения временного оборудования на стройплощадке
• Щит для запитки насосной группы в водопроводной станции

Практические советы

• Перед установкой проверьте, чтобы все кабели были обесточены - даже при отключенном предохранителе возможен контакт с фазой на входе
• При замене предохранителя используйте только оригинальные вставки D01 с тем же номиналом - не заменяйте на более мощные
• Регулярно осматривайте контакты на предмет окисления - особенно в условиях повышенной влажности
• Если планируете эксплуатацию в холодном климате, убедитесь, что окружающая температура не ниже указанной в документации производителя (обычно -25C)
• Для удобства обслуживания оставляйте свободный доступ к лицевой панели - не закрывайте ящик плотными конструкциями
