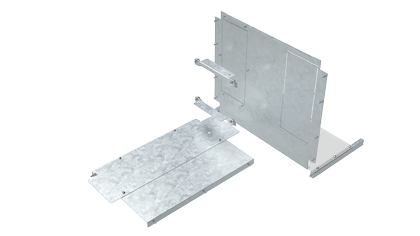

Комплект секционирования фидерный 1 стороннее обслуживание В600 Ш=800+400 Г800 | R5FCMS68480 DKC ДКС

Комплект секционирования фидерный одностороннее обслуживание В600 Ш800+400 Г800 DKC - это готовый комплект для безопасного разделения и изоляции отходящих линий в распределительном щите с односторонним доступом. Применяется в системах питания на базе воздушных автоматических выключателей, особенно там, где важна надёжная изоляция цепей при техобслуживании. Комплект выполнен из оцинкованной стали, совместим с шкафами серии RAM power и имеет артикул r5fcms68480.

Назначение и область применения

Комплект секционирования фидерный одностороннее обслуживание В600 Ш800+400 Г800 DKC используется для создания изолированных отсеков внутри распределительного шкафа. Он позволяет отделить основную силовую цепь (подключенную к воздушному автомату) от отходящих линий, обеспечивая безопасное техническое обслуживание без необходимости отключения всего шкафа. Устанавливается в промышленных и коммерческих электроустановках, где требуется односторонний доступ к оборудованию - например, в цехах, на трансформаторных подстанциях, в системах управления зданиями.

Технические характеристики

• Высота отсека: 600 мм
• Ширина основного отсека: 800 мм
• Глубина основного отсека: 800 мм
• Дополнительная ширина для подключения отходящих линий: 400 мм (требуется смежный шкаф)
• Материал корпуса: сталь оцинкованная
• Цвет: естественный (без покраски)
• Тип изделия: комплект секционирования

Совместимость и монтаж

Комплект секционирования фидерный одностороннее обслуживание В600 Ш800+400 Г800 DKC рассчитан на установку в шкафы шириной 800 мм и глубиной 800 мм. Для подключения отходящих линий необходимо смонтировать рядом второй шкаф шириной 400 мм - он соединяется в линию с основным. Оба шкафа должны иметь одинаковый уровень монтажных планок и соответствовать габаритам серии RAM power. Крепление осуществляется через предварительно подготовленные отверстия и болтовые соединения - специальные кронштейны в комплект не входят. Монтаж допускается только после полного отключения энергии и проверки отсутствия напряжения.

Преимущества

• Изготовлен из оцинкованной стали - устойчив к коррозии в условиях повышенной влажности и промышленной среды
• Чёткая геометрия отсека обеспечивает точное расположение клемм и проводов, снижает риск замыканий
• Решение для одностороннего обслуживания минимизирует время простоя при ремонте - можно работать с одной стороны шкафа
• Совместим с сериями оборудования DKC, что упрощает интеграцию в существующие системы

Ограничения применения

• Не предназначена для наружной установки - отсутствует защита от осадков и прямого UV-воздействия
• Требует наличия второго шкафа шириной 400 мм для функционального подключения отходящих линий
• Не поддерживает модульные устройства типа DIN-рейки - служит исключительно как стационарная перегородка
• Не рекомендуется использовать в помещениях с высоким уровнем взрывоопасных паров или пыли без дополнительной защиты IP

Примеры использования

• Распределительный шкаф на заводе: главный автомат питает несколько линий, каждая из которых выведена в отдельный отсек - ремонт одной линии не требует отключения всей системы
• Жилой комплекс: секционирование позволяет обслуживать групповые автоматы в этажных щитах без отключения света во всём доме
• Объекты с двумя источниками питания: одна сторона - основной ввод, другая - резервный, между ними установлен комплект для изоляции

Практические советы

• Перед монтажом проверьте соответствие габаритов вашего шкафа: высота 600 мм, ширина 800 мм, глубина 800 мм - отклонения более +-5 мм недопустимы
• Убедитесь, что второй шкаф (шириной 400 мм) имеет те же типы крепления и уровень монтажных направляющих - иначе возникнут проблемы с соединением
• При прокладке кабелей используйте кабельные каналы и хомуты - свободное пространство внутри отсека ограничено
• Для долговечности периодически проверяйте целостность цинкового покрытия - при повреждении обработайте участки антикоррозийным составом
• Артикул r5fcms68480 - сохраняйте его при заказе запчастей; этот комплект не имеет аналогов в других сериях DKC
