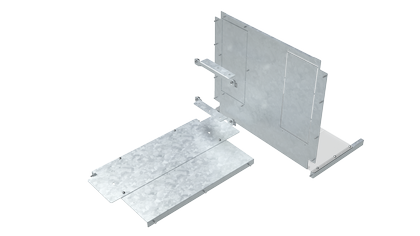

Комплект секционирования фидерный 1 стороннее обслуживание В600 Ш=800+400 Г600 | R5FCMS68460 DKC ДКС

Комплект секционирования фидерный одностороннее обслуживание В600 Ш800+400 Г600 DKC - это готовый комплект для безопасного разделения и изоляции отходящих линий в распределительном щите с односторонним доступом. Применяется в системах питания, где требуется физическое отделение цепей для ремонта или обслуживания без отключения основного автомата. Комплект совместим с шкафами серии RAM power и соответствует требованиям монтажа в промышленной электроустановке.

Назначение и область применения

Комплект секционирования фидерный одностороннее обслуживание В600 Ш800+400 Г600 DKC используется для создания изолированного отсека внутри распределительного шкафа, куда подводятся отходящие линии от воздушного автоматического выключателя. Это позволяет проводить работы на одной группе потребителей, не отключая питание всей системы. Устройство применяется там, где важна безопасность персонала и минимизация простоев - например, на производствах, в ЖКХ, на транспорте, в энергообъектах.

Технические характеристики

• Габариты отсека: высота 600 мм, ширина 800 мм, глубина 600 мм
• Дополнительный шкаф для подключения отходящих линий: ширина 400 мм (должен быть установлен в линию с основным)
• Материал корпуса: сталь оцинкованная - устойчив к коррозии, подходит для помещений с повышенной влажностью
• Тип исполнения: одностороннее обслуживание - доступ к оборудованию возможен только с передней стороны
• Цвет: естественный (цвет оцинкованной стали, без покраски)

Совместимость и монтаж

Комплект секционирования фидерный одностороннее обслуживание В600 Ш800+400 Г600 DKC рассчитан на установку в шкафы стандартизированных габаритов. Основной отсек монтируется в шкаф шириной 800 мм и глубиной 600 мм. К нему сбоку присоединяется дополнительный шкаф шириной 400 мм - он служит местом для клеммников и коммутационных устройств отходящих линий. Оба элемента должны быть жестко связаны между собой по металлической раме. Монтаж выполняется с использованием болтовых соединений. Убедитесь, что в шкафу есть достаточное пространство для прокладки кабелей и свободного доступа к зажимам.

Преимущества

• Упрощает плановое обслуживание - можно работать с одной линией, не отключая всю систему
• Оцинкованная сталь обеспечивает долговечность даже в условиях повышенной влажности
• Стандартные размеры позволяют легко интегрировать в существующие решения серии RAM power
• Не требует сложной сборки - комплект поставляется готовым к установке

Ограничения применения

• Подходит только для одностороннего обслуживания - нельзя получить доступ с тыльной стороны
• Не предназначена для наружной установки - отсутствует защита IP, работает только во внутренних помещениях
• Требует наличия второго шкафа шириной 400 мм - без него функционал частично теряется
• Не содержит собственные коммутационные аппараты - необходимо использовать внешние автоматы, контакторы, предохранители

Примеры использования

• Распределительный щит на заводе: один отсек - питание конвейера, второй - освещение участка
• Жилой комплекс: отдельный секционированный канал для лифтового оборудования, чтобы не отключать свет в подъезде
• Административное здание: ремонт розеточных групп без остановки освещения и HVAC

Практические советы

• Перед монтажом проверьте соответствие габаритов вашего шкафа - ширина 800 мм и глубина 600 мм обязательны для основного отсека
• Используйте кабельные вводы с герметичными уплотнениями, особенно если шкаф находится в сыром помещении
• Обязательно выполните надёжное заземление корпуса через шины или контактную площадку
• При проектировании учтите, что дополнительный шкаф 400 мм должен быть расположен строго в линию - боковой монтаж невозможен
• Этот комплект не заменяет изоляцию на шинах - используйте дополнительные изолирующие экраны при необходимости
