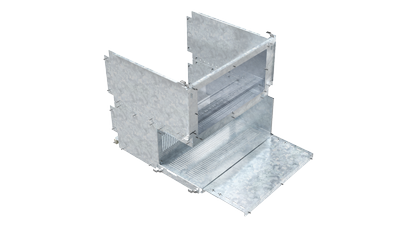

Комплект секционирования фидерный 2 стороннее обслуживание В600 Ш600 Г=400+600 | R5FCMR66046 DKC ДКС

Комплект секционирования фидерный 2-сторонний В600 Ш600 Г=400+600 DKC - решение для безопасного разделения отходящих линий внутри распределительного шкафа при двустороннем доступе к воздушным автоматическим выключателям. Применяется в системах питания промышленных объектов совместно с шкафами серии RAM power.

Назначение и область применения

Комплект секционирования фидерный 2-сторонний В600 Ш600 Г=400+600 DKC используется для создания изолированных отсеков внутри силового шкафа, чтобы отделить входную часть (питание от автомата) от выходных линий. Это необходимо при работе с двусторонним обслуживанием - когда операторы работают одновременно с двух сторон шкафа, например, при ремонте или модернизации. Устройство обеспечивает механическую и электрическую изоляцию между зонами, снижает риск случайного контакта с токоведущими частями.

Технические характеристики

• Габариты: ширина 600 мм, высота 600 мм, глубина основной части 400 мм + дополнительная задняя часть 600 мм
• Материал: сталь оцинкованная - устойчивая к коррозии, подходит для помещений с повышенной влажностью
• Цвет: естественный (цвет оцинковки)
• Тип изделия: комплект секционирования, не содержит коммутирующих элементов
• Рассчитан на использование в шкафах серии RAM power

Совместимость и монтаж

Комплект секционирования фидерный 2-сторонний В600 Ш600 Г=400+600 DKC устанавливается в шкаф шириной 600 мм и глубиной 400 мм. Для полноценной работы требуется второй шкаф такой же ширины и высоты, установленный «спина к спине». Между шкафами формируется проём глубиной 600 мм - именно там располагаются отходящие линии. Комплект крепится болтами к раме шкафа; не требует сварки или специальных инструментов. Все отверстия под кабели уже предусмотрены в конструкции.

Преимущества

• Обеспечивает четкое разделение зон обслуживания - повышает безопасность персонала
• Изготовлен из оцинкованной стали - долговечен, не требует покраски
• Не содержит активных элементов - исключает отказы из-за перегрева или износа
• Унифицирован под стандартные габариты шкафов серии RAM power - легко заменяемый компонент

Ограничения применения

• Не предназначена для наружной установки - отсутствует защита от осадков и прямых солнечных лучей
• Не работает как устройство защиты - не имеет функций отключения, предохранителей или заземления
• Подходит только для шкафов шириной 600 мм - несовместим с другими типоразмерами
• Требует парного шкафа глубиной 600 мм - нельзя использовать в одиночном исполнении

Примеры использования

• Производственные цеха: разделение питания станков с двух сторон обслуживания
• Энергообъекты: изоляция линий подачи и отбора энергии в распределительных пунктах
• Жилые массивы: монтаж в этажных щитовых с доступом с обоих коридоров
• Логистические терминалы: питание конвейерных линий с возможностью ремонта без остановки всей системы

Практические советы

• Перед монтажом проверьте соответствие глубины шкафа - основной корпус 400 мм, но для проводки нужна дополнительная 600 мм за спинкой
• Убедитесь, что все кабели имеют достаточный радиус изгиба - жесткая конструкция не позволяет делать резкие повороты
• При сборке используйте изолирующие муфты на кабелях, проходящих через отверстия - даже при оцинковке возможна контактная коррозия
• Не применяйте этот комплект вместо барьера безопасности - он не заменяет сигнализацию или блокировки при наличии опасных потенциалов
• Артикул r5fcmr66046 соответствует оригинальному решению DKC - аналоги могут отличаться по посадочным местам и толщине материала
