Комплект секционирования фидерный 2 стороннее обслуживание В600 Ш600 Г=400+800 | R5FCMR66048 DKC ДКС

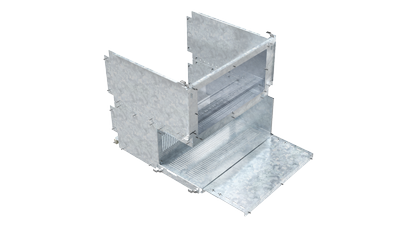

Комплект секционирования фидерный 2-сторонний В600 Ш600 Г=400+800 DKC - решение для безопасного и компактного разделения отходящих линий внутри распределительного шкафа при двустороннем доступе к воздушным автоматическим выключателям. Продукт из серии RAM power от бренда DKC рассчитан на монтаж в шкафы стандартизированной габаритной конфигурации.

Назначение и область применения

Комплект секционирования фидерный 2-сторонний В600 Ш600 Г=400+800 DKC используется для создания изолированных отсеков внутри распределительных щитов, где требуется одновременно подключить и обслуживать линии с двух сторон. Это особенно актуально при организации систем питания с резервированием, например, когда один автоматический выключатель питает две группы нагрузок - слева и справа. Устройство позволяет отделить токоведущие части, обеспечивая безопасность персонала при работе с одной стороны, даже если другая сторона находится под напряжением.

Технические характеристики

• Габариты: высота 600 мм, ширина 600 мм, глубина основного корпуса 400 мм + дополнительный модуль 800 мм
• Материал: сталь оцинкованная - устойчив к коррозии, подходит для помещений с нормальной влажностью
• Цвет: естественный (цвет оцинковки)
• Тип изделия: комплект секционирования, не является самостоятельным аппаратом - требует внешней сборки в шкаф
• Исполнение: прочее (не имеет встроенных коммутационных элементов)

Совместимость и монтаж

Комплект секционирования фидерный 2-сторонний В600 Ш600 Г=400+800 DKC проектировался для установки в шкафы серии RAM power. Монтаж возможен только в паре: базовый отсек глубиной 400 мм и дополнительный - 800 мм, расположенные «спина к спине». Общая глубина сборки составляет 1200 мм. Каждый отсек должен иметь собственный доступ: первый - с передней стороны, второй - с задней. Напряжение и ток не ограничены конструкцией самого комплекта - они определяются установленными в него автоматическими выключателями и кабелями. Соединение между отсеками осуществляется через технологические окна, предусмотренные в стенках шкафа.

Преимущества

• Упрощает организацию двустороннего обслуживания без необходимости в отдельных шкафах
• Экономит место за счет вертикального разделения зон, а не горизонтального удвоения оборудования
• Оцинкованная сталь обеспечивает долговечность в условиях промышленных помещений
• Не требует специальных инструментов для установки - монтируется стандартными способами крепления шкафов

Ограничения применения

• Не предназначена для наружной установки - отсутствует защита от пыли и влаги выше IP54
• Не содержит встроенную коммутацию; все провода и автоматы должны подбираться отдельно
• Подходит только для шкафов шириной точно 600 мм - несовместим с другими типоразмерами
• Требует жесткой механической связи между двумя шкафами - недопустимо использование с гибкими или подвижными соединениями

Примеры использования

• Распределительный пункт на производстве: два автономных цикла питания станков, обслуживающиеся с противоположных сторон
• Административный здание: резервирование питания освещения и систем безопасности с доступом с этажа и из машинного помещения
• Объекты ЖКХ: разводка энергоснабжения в подвале, где одна часть шкафа доступна для оператора, а вторая - для ремонтной бригады

Практические советы

• Перед заказом проверьте, что ваш шкаф имеет точные габариты 600×600 мм и возможность монтажа «спина к спине»
• Убедитесь, что глубина 800 мм достаточна для размещения всех клеммников и кабельных вводов - часто возникают проблемы с перегрузкой задних панелей
• При использовании с автоматами большого форм-фактора (например, SACE Emax) уточните свободное пространство вокруг контактов - комплект не предусматривает увеличенных зазоров
• Запрещено использовать комплект в качестве замены полноценного распределительного щита - он лишь разделяет уже существующую систему
• При монтаже используйте изоляционные планки и термоусадочные трубки на кабелях - оцинкованная сталь не предотвращает контакт с токоведущими частями
