Комплект внешний вертикальной установки 3п NSX630 (F,F-MO,P) Ш=600 В=350 | R5PKEB3V62116 DKC ДКС

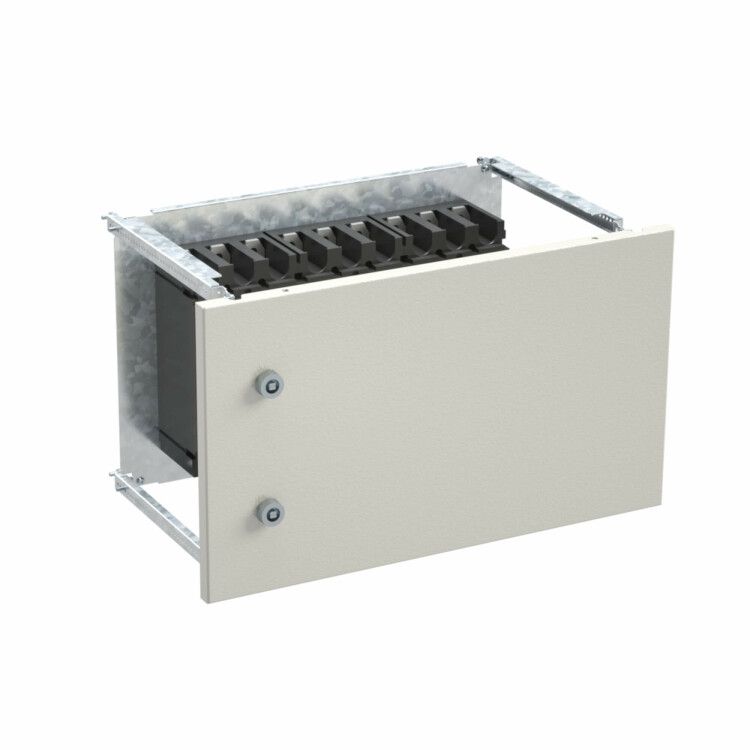

Комплект внешней вертикальной установки 3-полюсный NSX630 (F, F-MO, P) Ширина 600 мм Высота 350 мм от DKC предназначен для безопасной и удобной наружной установки автоматических выключателей Schneider Electric серии NSX630 в распределительных щитах. Этот комплект обеспечивает механическую защиту и упрощает обслуживание устройств в условиях ограниченного доступа.

Назначение и область применения

Комплект внешней вертикальной установки 3-полюсный NSX630 (F, F-MO, P) Ширина 600 мм Высота 350 мм используется для монтажа трёхполюсных автоматических выключателей Schneider Electric NSX630 стационарного, стационарного с моторным приводом и втычного исполнений. Подходит для установки в силовые шкафы шириной 600 мм и высотой 350 мм. Применяется в промышленных объектах, где требуется быстрый доступ к аппаратам защиты без вскрытия основного корпуса шкафа - например, на участках с высокой запылённостью, в цехах с частым обслуживанием оборудования или там, где важно изолировать коммутационную часть от окружающей среды.

Технические характеристики

• Тип комплекта: Крепежные детали / Набор - содержит все необходимые элементы для сборки внешнего блока;
• Материал корпуса: Сталь окрашенная - обеспечивает прочность и коррозийную стойкость в помещениях с нормальной влажностью;
• Ширина установочного блока: 600 мм - соответствует стандартному шагу монтажных рамок в шкафах;
• Высота установочного блока: 350 мм - рассчитана под один ряд выключателей NSX630;
• Поддерживаемые типы NSX630: F (стационарный), F-MO (со моторным приводом), P (втычной);
• Исполнение: Вертикальное наружное крепление - позволяет фиксировать выключатель снаружи шкафа, сохраняя внутреннее пространство.

Совместимость и монтаж

Комплект внешней вертикальной установки 3-полюсный NSX630 (F, F-MO, P) Ширина 600 мм Высота 350 мм совместим исключительно с автоматическими выключателями Schneider Electric серии NSX630 указанных модификаций. Для монтажа необходимо:

• Установить комплект на стенку шкафа или на специальную направляющую раму шириной 600 мм;
• Закрепить выключатель NSX630 на фланцах комплекта согласно инструкции производителя;
• Подключить силовые и управляющие провода через предусмотренные проходы;
• Не допускать перегрузки крепёжных точек - нагрузка должна равномерно распределяться по всей поверхности.

Рекомендуется использовать только оригинальные крепления от DKC - сторонние элементы могут нарушить герметичность и надёжность соединения.

Преимущества

• Обеспечивает легкий доступ к выключателю для проверки, замены или тестирования без демонтажа всего шкафа;
• Защищает контакты и механизм от случайных прикосновений и внешних воздействий;
• Экономит внутреннее пространство шкафа за счёт наружного расположения аппарата;
• Стальная окрашенная конструкция устойчива к деформациям при длительной эксплуатации;
• Унифицированная форма позволяет легко интегрировать в существующие системы управления.

Ограничения применения

• Не предназначена для наружной установки под открытым небом - материал корпуса не имеет защиты от осадков и УФ-излучения;
• Не совместима с другими сериями автоматов (например, Compact NSX, Masterpact или другого бренда);
• Не рекомендуется применять в зонах с постоянными вибрациями выше 1g - возможна потеря контактного давления;
• Не подходит для установки в шкафы шириной менее 600 мм или более 650 мм - требует жесткой привязки к габаритам.

Примеры использования

• На конвейерных линиях - для быстрой замены выключателя при аварии без остановки всего производства;
• В системах водоснабжения и насосных станциях - когда доступ к щиту затруднён из-за плотной компоновки труб;
• На заводах с регламентированным техобслуживанием - позволяет выполнять плановые проверки без вскрытия шкафа;
• В распределительных пунктах с несколькими группами питания - для организации отдельных блоков управления каждой линии.

Практические советы

• Перед установкой проверьте соответствие типа NSX630 (F/F-MO/P) - каждый вариант имеет свои крепёжные точки;
• Убедитесь, что толщина стенки шкафа позволяет надёжно закрепить комплект - минимальная толщина 1,5 мм;
• При использовании в сыром помещении дополнительно смажьте резьбовые соединения антикоррозийной смазкой;
• Не используйте этот комплект как самостоятельный шкаф - он лишь служит креплением, а не корпусом защиты;
• Артикул r5pkeb3v62116 - всегда сверяйте его с заказом, так как аналоги других брендов имеют другие габариты и крепления.
