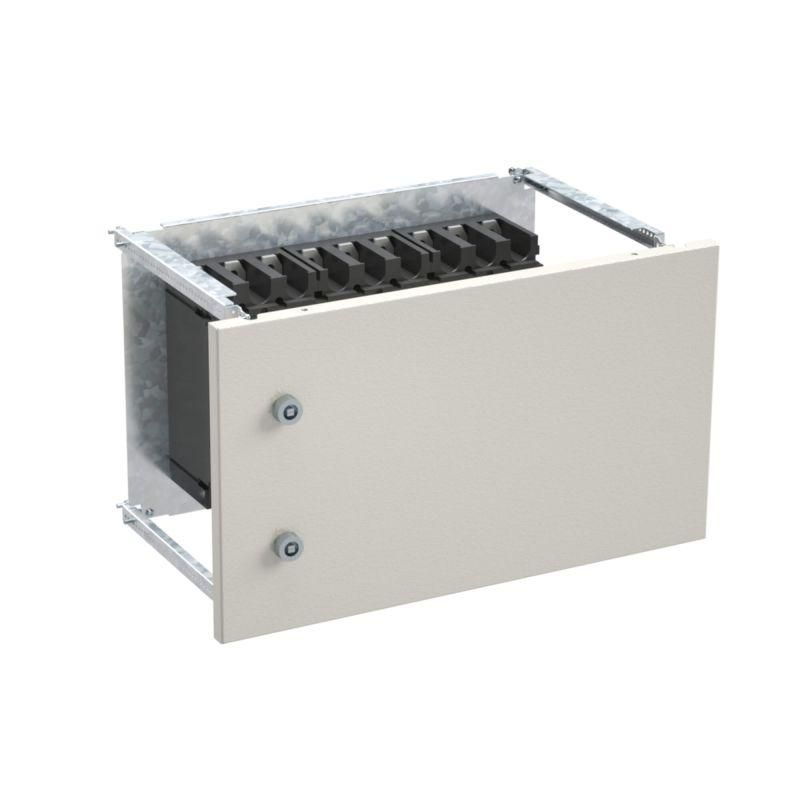

Комплект внешний вертикальной установки 3п YON MD630 (F,F-MO,P) Ш=600 В=350 | R5PKEB7V62116 DKC ДКС

Комплект внешний установки 3 полюса MD630 (F, F-MO, P) Ш600 В350 от бренда DKC предназначен для монтажа трёхполюсных автоматических выключателей серий YON MD630 в силовые шкафы шириной 600 мм. Этот комплект обеспечивает надёжную фиксацию и доступ к оборудованию, сохраняя целостность защиты шкафа. Артикул r5pkeb7v62116 соответствует серии RAM power.

Назначение и область применения

Комплект внешний установки 3 полюса MD630 (F, F-MO, P) Ш600 В350 используется для вертикальной установки трёхполюсных автоматических выключателей DKC серии YON MD630 в распределительных щитах. Подходит для модификаций: F (стандартный), F-MO (с моторным приводом) и P (втычное исполнение). Устанавливается в шкафы шириной 600 мм и высотой блока 350 мм. Применяется в промышленных системах управления, на конвейерах, в насосных станциях и других объектах, где требуется защищённая и удобная установка коммутационной аппаратуры.

Технические характеристики

• Материал корпуса: сталь - обеспечивает механическую прочность и устойчивость к деформациям;
• Тип комплекта: крепёжные детали - не содержит самих автоматов, только рамку, направляющие и фиксирующие элементы для их монтажа;
• Ширина установочного блока: 600 мм - совместима со стандартными шкафами промышленного формата;
• Высота блока: 350 мм - рассчитана под конкретные габариты выключателей MD630;
• Форма установки: вертикальная - позволяет экономить горизонтальное пространство внутри шкафа.

Совместимость и монтаж

Комплект внешний установки 3 полюса MD630 (F, F-MO, P) Ш600 В350 совместим исключительно с автоматическими выключателями DKC серии YON MD630 стационарного и втычного исполнений. Для монтажа необходимо:

• Установить комплект на внутреннюю стенку шкафа шириной 600 мм с помощью болтов или заклёпок;
• Закрепить выключатель в направляющих - он фиксируется механически, без дополнительных креплений;
• Подключить провода до установки аппарата - после монтажа доступ к клеммам ограничен дверцей;
• Не использовать с другими сериями выключателей - габариты и точки крепления отличаются.

Преимущества

• Интегрированная система крепления снижает время монтажа - выключатель вставляется и фиксируется одним движением;
• Стальной корпус повышает долговечность и устойчивость к вибрациям в промышленной среде;
• Дверца обеспечивает доступ к контактам без демонтажа всего блока - упрощает обслуживание и проверку;
• Один комплект поддерживает три типа исполнения (F, F-MO, P) - универсальность для разных задач.

Ограничения применения

• Не предназначена для горизонтального монтажа - конструкция рассчитана только на вертикальную установку;
• Не подходит для шкафов шириной менее 600 мм - требует точного соблюдения габарита;
• Не содержит изолирующих элементов - не заменяет функции IP-защиты самого выключателя;
• Не рекомендуется для открытых площадок без дополнительной герметизации шкафа - материал корпуса не имеет антикоррозийного покрытия.

Примеры использования

• Управление тремя фазами двигателя на конвейере с моторным приводом (F-MO);
• Распределение питания в цеховой сети через втычные автоматы (P);
• Аварийное отключение оборудования в условиях повышенной вибрации - благодаря жёсткой стальной раме;
• Обслуживание в труднодоступных местах - дверца открывается без снятия всей системы.

Практические советы

• Перед монтажом проверьте, что глубина шкафа достаточна для свободного открывания дверцы - минимум 400 мм;
• При использовании нескольких комплектов рядом - оставляйте зазор 10–15 мм между ними для теплоотвода;
• Не затягивайте крепёж слишком сильно - это может деформировать стальные профили;
• Для длительной эксплуатации в сыром воздухе - дополнительно смонтируйте влагозащитные уплотнители на дверцу;
• Артикул r5pkeb7v62116 - единственный подходящий для данной модели; другие аналогичные названия могут не совпадать по габаритам.
