Комплект внешний вертикальной установки 3п YON MD250 (F,F-MO,P,P-MO) Ш=600 В=250 | R5PKEB7V62213 DKC ДКС

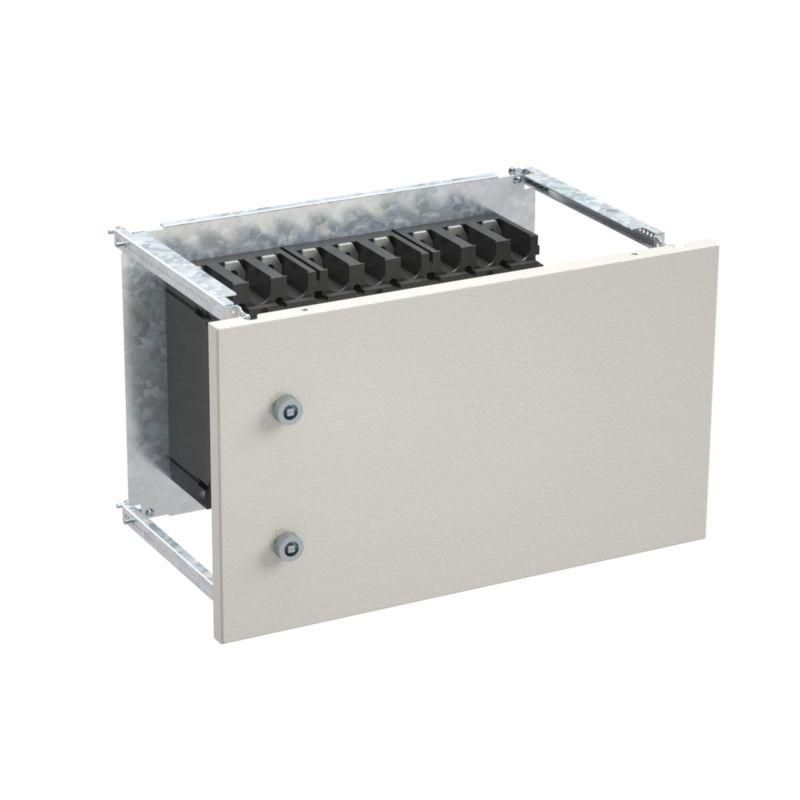

Комплект внешний установки 3 полюса MD250 (F, F-MO, P, P-MO) Ш600 В250 от бренда DKC предназначен для монтажа трёхполюсных автоматических выключателей серий YON MD250 в силовые шкафы шириной 600 мм. Этот комплект обеспечивает надёжную фиксацию и доступ к оборудованию, сохраняя целостность защиты шкафа.

Назначение и область применения

Комплект внешний установки 3 полюса MD250 (F, F-MO, P, P-MO) Ш600 В250 используется для вертикальной установки автоматических выключателей DKC серии YON MD250 в распределительных щитах. Подходит для модификаций: стационарного исполнения (F, P), стационарного с моторным приводом (F-MO, P-MO). Область применения - промышленные объекты: цеха, насосные станции, системы управления технологическими процессами, где требуется быстрый доступ к коммутационному оборудованию без вскрытия основного шкафа.

Технические характеристики

• Тип комплекта: крепежные детали
• Материал корпуса: сталь
• Ширина шкафа: 600 мм
• Высота блока: 250 мм
• Поддерживаемые типы выключателей: F, F-MO, P, P-MO (серии YON MD250)
• Конструкция: наружная секционная дверь с возможностью открывания для обслуживания

Совместимость и монтаж

Комплект внешний установки 3 полюса MD250 (F, F-MO, P, P-MO) Ш600 В250 совместим исключительно с автоматическими выключателями DKC серии YON MD250. Установка выполняется внутри шкафа шириной 600 мм. Комплект крепится к раме шкафа болтами через предварительно подготовленные отверстия. Монтаж требует точного соблюдения габаритов: высота блока 250 мм должна соответствовать свободному месту в шкафу. Открытая дверца позволяет проводить осмотр и замену выключателей без демонтажа всего оборудования.

Преимущества

• Упрощает сервисное обслуживание: дверца открывается отдельно, не нарушая целостность шкафа
• Обеспечивает механическую устойчивость за счёт стального корпуса
• Интегрируется напрямую с выключателями YON MD250 без адаптеров
• Экономит время при плановой проверке и замене аппаратов

Ограничения применения

• Не подходит для шкафов другой ширины - только 600 мм
• Работает только с выключателями серии YON MD250; несовместим с другими сериями DKC или конкурентов
• Не имеет встроенной защиты от пыли/влаги - IP-класс зависит от самого шкафа
• Не предназначена для наружной установки или агрессивных сред без дополнительной герметизации

Примеры использования

• Установка в промышленном щите управления конвейерной линией
• Фиксация выключателей в распределительном пункте насосной станции
• Монтаж в системе автономного энергообеспечения с моторными приводами (P-MO/F-MO)
• Замена старых контакторов на новые YON MD250 в существующих шкафах 600 мм

Практические советы

• Перед монтажом проверьте, что внутренняя высота шкафа минимум 250 мм + зазор для проводов
• Используйте только оригинальные выключатели YON MD250 - другие модели не будут правильно фиксироваться
• При сборке шкафа закрепляйте комплект до прокладки кабельных трасс - так проще избежать перегрузки креплений
• Для длительной эксплуатации в условиях повышенной влажности рекомендуется дополнительно герметизировать стыки между дверцей и рамой
• Артикул r5pkeb7v62213 - единственный идентификатор этого комплекта; не путайте с аналогичными решениями других размеров
