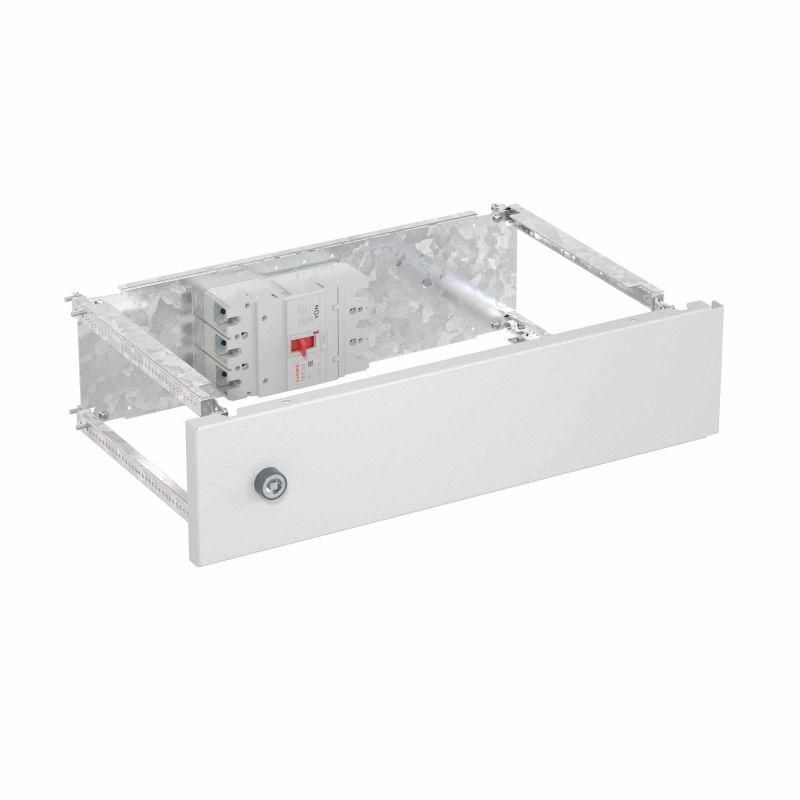

Комплект внешний горизонтальной установки 3п YON MD250 (F,F-MO,P,P-MO) Ш=600 В=150 | R5PKEB7H62213 DKC ДКС

Комплект внешний горизонтальной установки 3 полюса MD250 от DKC предназначен для защиты и удобного обслуживания трёхполюсных автоматических выключателей серий F, F-MO, P, P-MO в распределительных шкафах шириной 600 мм. Этот комплект обеспечивает механическую защиту и доступ к оборудованию без вскрытия основного корпуса шкафа.

Назначение и область применения

Комплект внешний горизонтальной установки 3 полюса MD250 используется для монтажа автоматических выключателей серии MD250 в стационарных или втычных исполнениях - как с моторным приводом, так и без него. Он устанавливается внутри силового шкафа и служит наружной рамкой, обеспечивающей фиксацию аппарата, герметичность и безопасный доступ к рычагу управления. Подходит для промышленных объектов: цеховые линии, насосные станции, системы вентиляции, где требуется частый осмотр или оперативное отключение.

Технические характеристики

• Ширина: 600 мм - соответствует стандартному шагу модульных шкафов
• Высота: 150 мм - оптимальная для одного 3-полюсного автомата MD250
• Материал: сталь - прочная, устойчивая к деформациям при монтаже и эксплуатации
• Тип установки: горизонтальная - позволяет размещать аппараты в ряд по горизонтали в шкафу
• Поддерживаемые модели: MD250-F, MD250-F-MO, MD250-P, MD250-P-MO

Совместимость и монтаж

Комплект совместим исключительно с автоматическими выключателями серии MD250 от DKC/YON. Установка происходит путём фиксации комплекта внутрь шкафа на направляющие или болтовые крепления. После этого автомат вставляется в защёлки комплекта до характерного щелчка. Для монтажа требуются стандартные инструменты: отвёртки, гаечные ключи. Необходимо соблюдать посадочные размеры - зазор между боковыми стенками шкафа и комплектом должен составлять минимум 5 мм для свободного открывания дверцы.

Безопасность и стандарты

Комплект выполнен из стали и не имеет собственной степени защиты IP - он является частью конструкции шкафа, который должен обеспечивать необходимую степень защиты (например, IP54 или выше). Соответствует требованиям ГОСТ Р МЭК 60947-2 для коммутационных устройств среднего напряжения. Не применяется во взрывоопасных зонах без дополнительной защиты шкафа.

Преимущества

• Упрощает замену автомата - достаточно открыть дверцу комплекта, не демонтировать весь шкаф
• Защищает механизм управления от случайных воздействий и пыли
• Обеспечивает единый эстетический вид при групповой установке нескольких аппаратов
• Изготовлен из стали - долговечен даже при частых операциях отключения

Ограничения применения

• Не предназначена для вертикальной установки - только горизонтальное расположение
• Не работает автономно - требует наличия шкафа с подходящими размерами и креплениями
• Не подходит для других серий автоматов - только MD250 от DKC/YON
• Не обеспечивает защиту от воды или пыли сама по себе - зависит от класса защиты всего шкафа

Примеры использования

• Распределительный шкаф на производстве с тремя двигателями - каждый управляет своим MD250 через этот комплект
• Аварийное отключение конвейера - быстрый доступ к рычагу через переднюю дверцу комплекта
• Цеховая система освещения с моторными приводами - комплект позволяет легко проверить состояние контактов без перебора проводов

Практические советы

• Перед монтажом проверьте, что глубина шкафа достаточна для открытой дверцы комплекта - минимально 300 мм
• При использовании с моторным приводом (F-MO/P-MO) учтите, что провода питания должны иметь запас длины для движения дверцы
• Не используйте комплект в условиях постоянной вибрации без дополнительных амортизирующих прокладок
• Для многократного обслуживания рекомендуется закрепить комплект на шасси шкафа с помощью болтов, а не только на направляющие
• Артикул r5pkeb7h62213 - единственный номер для заказа именно этой версии; другие размеры или материалы недоступны
