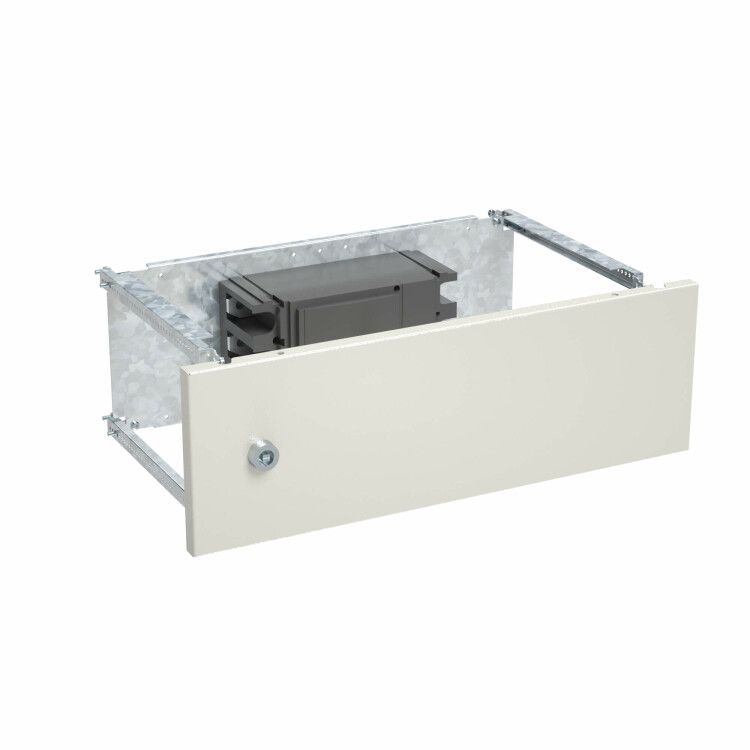

Комплект внешний горизонтальной установки 3п HGP250(F,F-MO) Ш=600 В=150 | R5PKEB5H61713 DKC ДКС

Комплект внешний горизонтальной установки 3-полюсный HGP250(F,F-MO) Ш600 В150 DKC предназначен для защиты и удобной установки автоматических выключателей Hyundai серии HGP250 в распределительных щитах. Этот комплект обеспечивает надежную фиксацию и доступ к оборудованию в условиях ограниченного пространства, особенно когда требуется горизонтальное расположение аппарата. Бренд DKC и артикул r5pkeb5h61713 указывают на соответствие серийному решению RAM power.

Назначение и область применения

Комплект внешний горизонтальной установки 3-полюсный HGP250(F,F-MO) Ш600 В150 DKC используется для монтажа стационарных автоматических выключателей Hyundai HGP250 - как с обычным приводом, так и с моторным (F-MO). Он позволяет устанавливать аппараты в шкафах шириной 600 мм и высотой блока 150 мм, сохраняя доступ к рычагу управления и контактам. Подходит для промышленных щитов, где важна компактная и безопасная организация силовой цепи: например, на конвейерах, насосных станциях, системах вентиляции.

Технические характеристики

• Тип изделия: панель распределения энергии
• Тип компонента: крепежные детали / комплект крепления
• Материал корпуса: сталь
• Формат установки: горизонтальный
• Ширина шкафа: 600 мм
• Высота блока: 150 мм
• Поддерживаемые модели: автоматические выключатели Hyundai HGP250 (стационарные, со моторным приводом F-MO)
• Число полюсов: 3

Совместимость и монтаж

Комплект совместим исключительно с автоматическими выключателями Hyundai серии HGP250 стационарного исполнения. Установка выполняется внутри шкафа: комплект крепится к боковым направляющим, после чего выключатель вставляется в защелкивающиеся держатели. Наличие внешних секционных дверей позволяет открывать доступ к устройству без демонтажа всего щита. Для правильной сборки важно соблюдать габариты: ширина шкафа должна точно соответствовать 600 мм, иначе возможны зазоры или перегрузка креплений.

Преимущества

• Удобство обслуживания: двери позволяют работать с выключателем без вскрытия основного щита
• Защита контактов: закрытый корпус снижает риск случайного прикосновения
• Жесткая фиксация: стальная конструкция предотвращает вибрацию и смещение оборудования
• Экономия места: горизонтальная установка оптимальна для узких шкафов с малой глубиной

Ограничения применения

• Не подходит для вертикальной установки - конструкция рассчитана только на горизонтальное положение
• Не совместим с другими сериями автоматов, кроме Hyundai HGP250
• Не предназначена для наружной установки - материал (сталь) не имеет антикоррозийного покрытия, указанного в спецификации
• Не рекомендуется использовать в средах с повышенной запыленностью без дополнительной герметизации

Примеры использования

• Распределительный щит на пищевом производстве с тремя двигателями конвейерной линии
• Щит управления насосной станцией, где необходимо частое включение/выключение насоса через моторный привод
• Агрегатный пункт в цехе с ограниченным пространством - компактная горизонтальная установка экономит место

Практические советы

• Перед монтажом проверьте, что выключатель HGP250 имеет именно стационарное исполнение - модификации с другим типом крепления не подойдут
• Используйте только болты и крепеж, предусмотренные производителем - самодельные решения могут деформировать рамку
• При установке в шкаф с вентиляцией убедитесь, что двери комплекта не перекрывают воздушные каналы
• Для длительной эксплуатации в сыром помещении рекомендуется дополнительно смазать движущиеся части дверей силиконовой смазкой
