Комплект внешний горизонтальной установки 3п TS250 (F,F-MO,P,P-MO) Ш600 В150 | R5PKEB4H62213 DKC ДКС

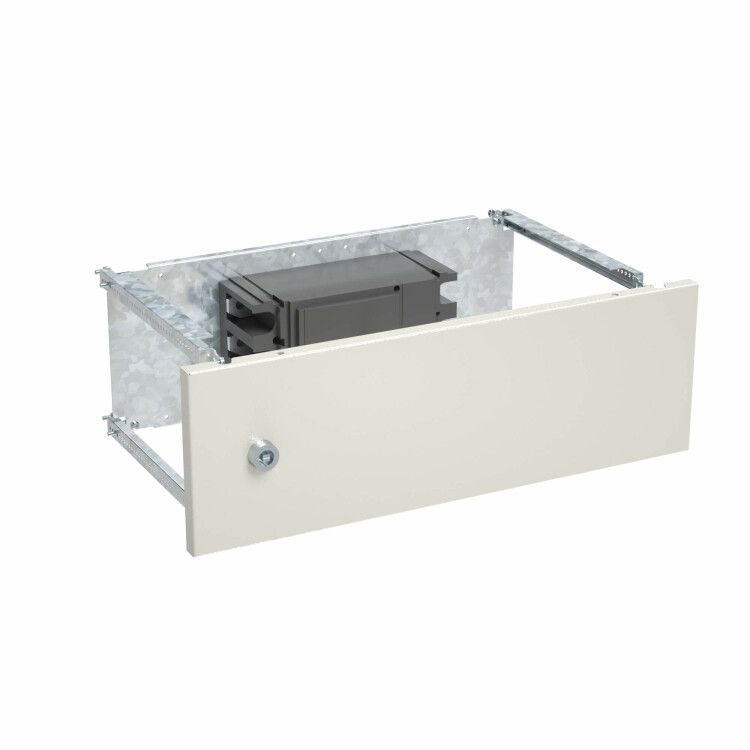

Комплект внешний горизонтальной установки 3 полюса TS250 (F, F-MO, P, P-MO) Ш600 В150 от DKC предназначен для защиты и удобной эксплуатации трёхполюсных автоматических выключателей серии TS250 в распределительных щитах шириной 600 мм. Этот комплект обеспечивает механическую фиксацию и доступ к оборудованию без вскрытия основного корпуса шкафа.

Назначение и область применения

Комплект внешний горизонтальной установки 3 полюса TS250 (F, F-MO, P, P-MO) Ш600 В150 используется для монтажа трёхполюсных автоматических выключателей серии TS250 в горизонтальных панелях распределения энергии. Подходит для стационарных и втычных модификаций, в том числе с моторным приводом (F-MO, P-MO). Применяется в промышленных щитах на заводах, в системах управления технологическими процессами, на конвейерах и в распределительных пунктах, где требуется быстрый доступ к коммутационному оборудованию без демонтажа шкафа.

Технические характеристики

• Ширина комплекта: 600 мм - соответствует стандартной глубине шкафов для установки оборудования серии TS250
• Высота блока: 150 мм - оптимальная для одного уровня установки трёхполюсного автомата
• Материал: сталь - обеспечивает прочность и устойчивость к деформациям при нагрузках
• Тип крепления: внешняя горизонтальная установка - позволяет монтировать выключатель снаружи основного корпуса шкафа
• Поддерживаемые типы TS250: F (стационарный), F-MO (со моторным приводом), P (втычной), P-MO (втычной со моторным приводом)

Совместимость и монтаж

Комплект совместим исключительно с автоматическими выключателями LSIS серии TS250 указанных типов. Для правильной установки необходимо:

• Убедиться, что ширина шкафа составляет точно 600 мм - отклонения недопустимы
• Использовать только оригинальные выключатели TS250 - другие модели не будут фиксироваться надёжно
• Закрепить комплект на раме шкафа с помощью болтов, предусмотренных в комплекте (не указаны в спецификации - проверьте наличие в упаковке)
• Не перегружать дверцу - максимальная масса установленного аппарата не должна превышать вес TS250 (до 8–10 кг в зависимости от модификации)

Преимущества

• Обеспечивает безопасный доступ к выключателю без отключения питания всего шкафа - можно проводить обслуживание, замену или тестирование в рабочем режиме
• Защищает контакты и механизм от случайного прикосновения и загрязнений благодаря жесткой внешней двери
• Упрощает сервисное обслуживание - не требует снятия всей панели или демонтажа шкафа
• Совместим с моторными приводами - позволяет использовать дистанционное управление даже при внешнем креплении

Ограничения применения

• Не предназначена для вертикальной установки - только горизонтальное расположение
• Не подходит для шкафов шириной менее или более 600 мм - точное соответствие габаритов обязательно
• Не защищает от воздействия воды или пыли - не имеет IP-класса; применяется только внутри закрытых помещений
• Не совместим с другими сериями автоматов - например, с ABB, Schneider или Eaton
• Не рекомендуется для частого открывания (>10 раз в день) - риск износа петель и замков

Примеры использования

• Распределительный щит на цеховой линии - для быстрой ручной отмены запуска станка через выключатель TS250-P-MO
• Щит АВР в здании - для периодической проверки работоспособности втычного автомата без отключения основного питания
• Система управления насосной станцией - когда требуется часто менять выключатель, не нарушая целостность шкафа

Практические советы

• Перед монтажом проверьте, чтобы выключатель TS250 был полностью вставлен в контактную группу - иначе дверца не закроется плотно
• При использовании с моторным приводом (F-MO/P-MO) убедитесь, что кабели управления не пережимаются дверью при её закрывании
• Не используйте комплект в условиях повышенной влажности, агрессивных сред или на открытом воздухе - материал не покрыт антикоррозийным слоем
• При заказе учитывайте, что артикул r5pkeb4h62213 относится именно к этому комплекту - он не включает сам выключатель TS250
• Для долговечности регулярно смазывайте петли и замки - особенно при частом использовании
