Комплект внешний горизонтальной установки 3п TS630 (F,F-MO,P) Ш600 В200 | R5PKEB4H62116 DKC ДКС

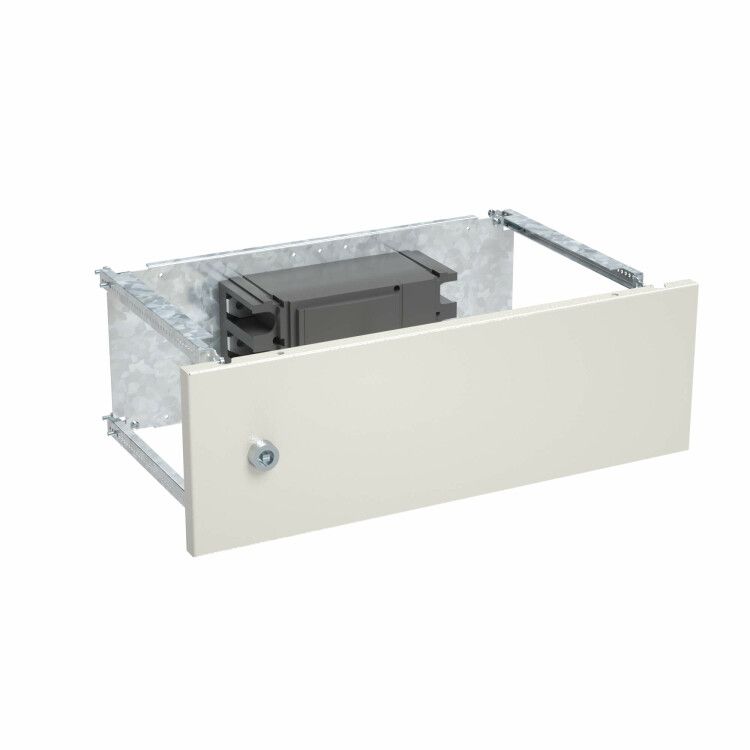

Комплект внешний горизонтальной установки 3 полюса TS630 (F, F-MO, P, FF-MOP) Ш600 В200 от DKC предназначен для защиты и удобной доступности трёхполюсных автоматических выключателей LSIS серии TS630 при горизонтальной установке в щитах шириной 600 мм. Этот комплект обеспечивает механическую фиксацию и безопасный доступ к оборудованию, особенно когда используется в системах RAM power.

Назначение и область применения

Комплект внешний горизонтальной установки 3 полюса TS630 (F, F-MO, P, FF-MOP) Ш600 В200 служит для монтажа и обслуживания трёхполюсных автоматических выключателей LSIS TS630 в стационарном, стационарном с моторным приводом или втычном исполнении. Он создаёт защищённую внешнюю раму с дверями, позволяющую устанавливать аппараты в шкафах с внутренней шириной 600 мм и высотой блока 200 мм. Подходит для промышленных щитов на заводах, в цехах, на транспорте и в объектах ЖКХ, где требуется частый осмотр или быстрое отключение питания.

Технические характеристики

• Тип изделия: панель распределения энергии
• Тип компонента: крепежные детали / комплект крепления
• Материал корпуса: сталь
• Ширина шкафа: 600 мм
• Высота блока: 200 мм
• Поддерживаемые типы TS630: F, F-MO, P, FF-MOP
• Установка: исключительно горизонтальная

Совместимость и монтаж

Комплект совместим только с автоматическими выключателями LSIS серии TS630 указанных модификаций: F (стандартный), F-MO (со моторным приводом), P (втычной) и FF-MOP (втычной со моторным приводом). Монтаж выполняется внутри металлического шкафа шириной 600 мм. Компоненты крепятся болтами к боковым стенкам шкафа - предварительно необходимо просверлить отверстия под крепёж. Высота 200 мм соответствует одному уровню установки TS630; несколько таких комплектов можно использовать вертикально, если нужна многоуровневая сборка. Убедитесь, что глубина шкафа позволяет полностью закрывать двери без перегиба проводов.

Преимущества

• Обеспечивает жесткую фиксацию выключателя, снижает риск вибрационного ослабления контактов
• Защитная дверь предотвращает случайное прикосновение к токоведущим частям
• Изготовлен из стали - прочный, долговечный материал, устойчивый к деформациям
• Рассчитан на точное соответствие габаритам TS630 - минимум зазоров, надёжная посадка
• Не требует доработки при замене аналогичного оборудования в существующих щитах

Ограничения применения

• Не вертикальную установку - только горизонтальное расположение
• Не подходит для других серий автоматов, даже если они имеют три полюса
• Не имеет собственной степени защиты IP - зависит от герметизации самого шкафа
• Не рассчитан на использование вне помещений без дополнительной защиты от атмосферных воздействий
• Запрещено применять с выключателями, имеющими увеличенные габариты или нештатные крепления

Примеры использования

• Щит управления насосной станцией - установлен один комплект для контроля трёхфазного двигателя
• Цеховой распределительный пункт - комбинируется с другими комплектами для группового управления нагрузками
• Автомобильный завод: монтаж на линии конвейера для аварийного отключения участка
• Жилой комплекс: распределительный щит этажа с моторными приводами для удалённого управления

Практические советы

• Перед монтажом проверьте, чтобы ширина шкафа была именно 600 мм - меньший размер не позволит смонтировать комплект
• При использовании с моторным приводом (F-MO, FF-MOP) место для выхода кабелей управления - они проходят через специальные каналы в задней части комплекта
• После установки обязательно затяните все крепёжные болты - слабый контакт может вызвать нагрев
• Для длительной службы рекомендуется периодически проверять состояние дверных замков и петель - они должны легко открываться без усилия
• Этот комплект не является заменой основному щиту - он лишь усиливает функциональность уже установленного TS630
