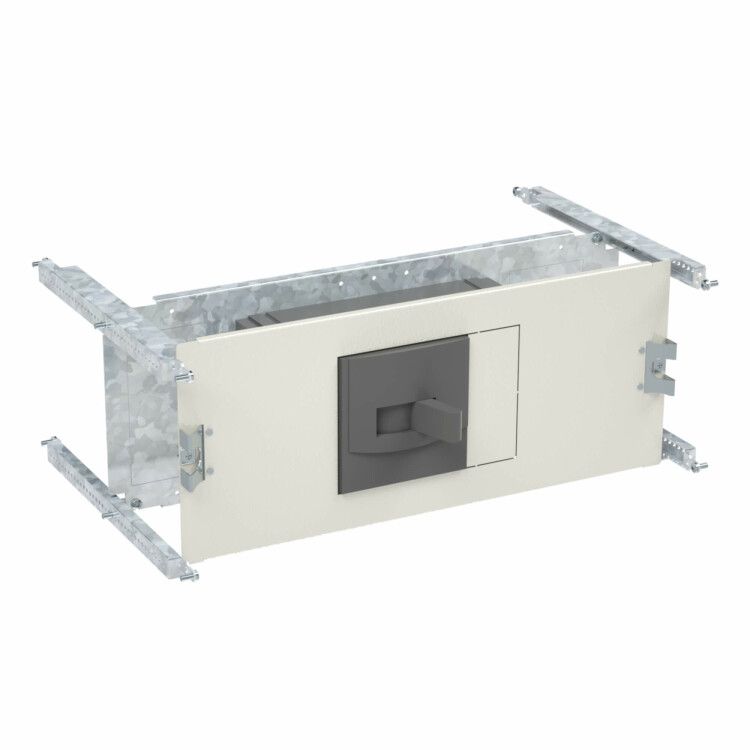

Комплект базовый для горизонтальной установки АВ SE CompactNSX 630А стац./стац.+мот. прив./втыч. без секционирования Ш=600мм DKC R5PKIB3H62116 ДКС

Комплект для горизонтальной установки автоматического выключателя SE CompactNSX (630A) от DKC предназначен для фиксации и удобной интеграции автоматических выключателей Schneider Electric серии NSX630 в распределительные щиты шириной 600 мм. Этот комплект обеспечивает надежную механическую поддержку для стационарных, стационарных с моторным приводом и втычных модификаций, упрощая монтаж и обслуживание.

Назначение и область применения

Комплект для горизонтальной установки автоматического выключателя SE CompactNSX используется для монтажа трёхполюсных автоматических выключателей Schneider Electric NSX630 в горизонтальном положении внутри силовых шкафов. Подходит для всех типов исполнений: стационарного, стационарного с моторным приводом и втычного. Применяется в промышленных распределительных устройствах, на производствах, в системах управления энергообъектами и на транспорте, где требуется компактная и жесткая фиксация аппаратов защиты.

Технические характеристики

• Ширина комплекта: 600 мм - соответствует стандартной глубине шкафов для однорядной установки
• Высота блока: 200 мм - оптимальна для размещения одного автомата NSX630
• Тип комплекта: Крепежный - обеспечивает механическую фиксацию, не содержит коммутирующих элементов
• Материал корпуса: Сталь - прочная, устойчивая к деформации конструкция
• Цвет корпуса: Светло-серый - совместим с цветовой гаммой большинства промышленных шкафов
• Серия: DKC - специализированные решения для интеграции оборудования Schneider Electric

Совместимость и монтаж

Комплект для горизонтальной установки автоматического выключателя SE CompactNSX совместим исключительно с автоматическими выключателями Schneider Electric серии NSX630 (630 A) следующих исполнений:

• Стационарное (fixed)
• Стационарное с моторным приводом (motorized)
• Втычное (plug-in)

Установка выполняется путём закрепления комплекта на направляющих шкафа. Автоматический выключатель вставляется в защёлки комплекта с последующей фиксацией болтами. Для втычного исполнения необходимо предварительно смонтировать контактную группу в шкаф, затем вставить автомат в комплект. Посадочные размеры точно соответствуют стандартам Schneider Electric - адаптеры и переходники не требуются.

Преимущества

• Жёсткая металлическая рама снижает риск вибрации и перекоса контактов при длительной нагрузке
• Одновременная поддержка трёх типов исполнений позволяет использовать один комплект для разных проектов
• Интеграция с оригинальными выключателями Schneider Electric гарантирует соответствие требованиям безопасности и долговечность соединений
• Открытая передняя панель обеспечивает доступ к рычагам и индикации без демонтажа

Ограничения применения

• Не подходит для вертикальной установки - конструкция рассчитана только на горизонтальное расположение
• Не предусматривает секционирование - нельзя использовать для сборки многоступенчатых цепей с изоляцией между зонами
• Не совместим с автоматами других серий (например, Masterpact, EasyPact) - только NSX630
• Работает только с 3-полюсными моделями - не предназначена для одно- или четырёхполюсных аппаратов

Примеры использования

• Горизонтальная панель в распределительном щите цеха металлургического завода с автоматами NSX630 для защиты двигателей
• Щит управления конвейерной линией с моторизованными выключателями, управляемыми удалённо через PLC
• Аппаратный шкаф на железнодорожной станции с втычными автоматами, позволяющими быстрое замещение при аварии

Практические советы

• Перед монтажом проверьте, что ширина шкафа составляет ровно 600 мм - отклонение более +-5 мм затруднит установку
• При использовании моторного привода убедитесь, что проводка для управления приводом проложена до установки комплекта
• Для втычных моделей рекомендуется заранее подготовить место для контактной группы - она должна быть закреплена в шкафу до ввода автомата
• Не используйте комплект в условиях повышенной влажности без дополнительной герметизации - материал корпуса не имеет антикоррозийного покрытия
• При необходимости замены автомата - отключите питание, отсоедините все кабели и освободите фиксаторы перед извлечением
