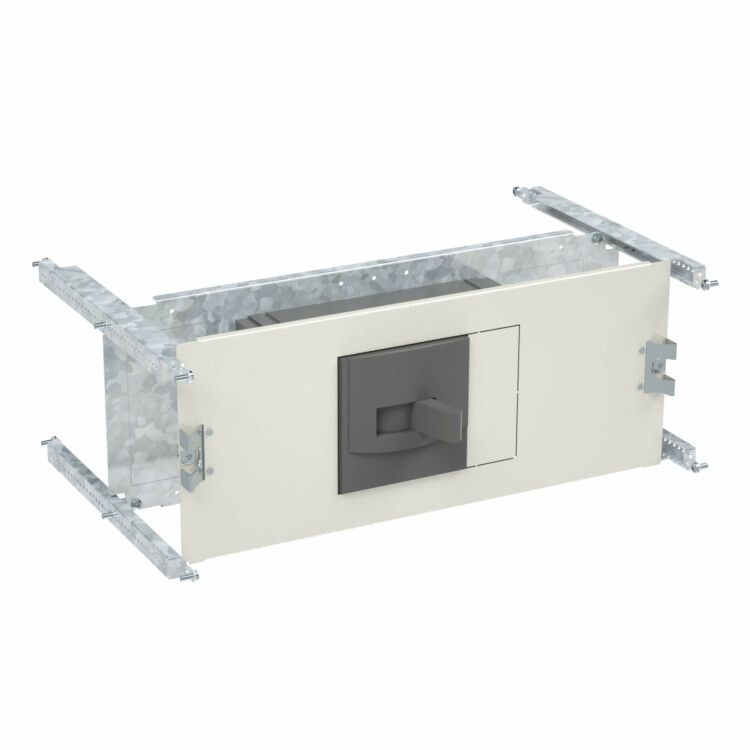

Комплект базовый для горизонтальной установки АВ SIEMENS 3VT3 630А выкат./выкат.+мот. прив. без секционирования Ш=600мм внутреняя панель DKC R5PKIB1H61916 ДКС

Комплект базовый для горизонтальной установки автоматического выключателя SIEMENS 3VT3 - это готовое решение для монтажа выкатного автомата 3VT3 на 630 А в шкаф шириной 600 мм. Комплект включает внутреннюю панель DKC и все необходимые крепежные элементы, обеспечивая надежную фиксацию и доступ к устройству без демонтажа шкафа.

Назначение и область применения

Комплект предназначен для горизонтального монтажа автоматических выключателей SIEMENS 3VT3 с выкатной конструкцией - как с механическим выкатом, так и с моторным приводом. Он используется в распределительных щитах промышленных объектов, где требуется быстрый доступ к аппарату для обслуживания, тестирования или замены без отключения всего шкафа. Подходит для систем питания станков, конвейеров, насосных групп и других нагрузок до 630 А.

Технические характеристики

• Ширина комплекта: 600 мм - соответствует стандартному шагу сборки шкафов
• Высота блока: 250 мм - оптимальная для размещения 3-полюсного выкатного автомата 3VT3
• Материал корпуса: сталь - прочная, устойчивая к деформациям основа
• Цвет: светло-серый - совместим с цветовой гаммой большинства промышленных шкафов
• Тип комплекта: крепежные детали и панель - содержит только элементы монтажа, без самого выключателя
• Интеграция: совместим с выкатными модификациями 3VT3 (без секционирования)

Совместимость и монтаж

Комплект базовый для горизонтальной установки автоматического выключателя SIEMENS 3VT3 рассчитан исключительно на модели с выкатным механизмом. Установка выполняется внутри шкафа: панель DKC крепится к боковым направляющим, после чего автомат 3VT3 вставляется в защелки и фиксируется. Для работы с моторным приводом необходимо дополнительно подключить силовые и управляющие цепи - сам привод в комплект не входит. Посадочное место точно соответствует габаритам 3VT3, что исключает перекосы и повреждения контактов при вдвигании/выдвигании.

Преимущества

• Готовая система крепления - не требует самостоятельной сварки или точечной нарезки
• Удобство сервиса - автомат можно выкатить полностью, не отключая остальные устройства
• Стандартная ширина 600 мм - легко интегрируется в существующие шкафы
• Панель DKC из стали - гарантирует жесткую фиксацию даже при частых операциях выдвижения

Ограничения применения

• Не подходит для вертикальной установки - только горизонтальная ориентация
• Не предусматривает секционирование - нельзя использовать для многоблочных решений с разделением зон
• Не включает автоматический выключатель - 3VT3 нужно приобретать отдельно
• Не совместим с другими сериями выключателей - только SIEMENS 3VT3
• Работает только с выкатными вариантами 3VT3; не поддерживает стационарные модели

Примеры использования

• Щит управления технологической линии на пищевом заводе - выкатной автомат позволяет провести проверку защиты без остановки всей линии
• Распределительный пункт на производстве - удобно менять выключатель при аварийном отказе, не трогая соседние аппараты
• Агрегаты с частотными преобразователями - когда требуется часто контролировать состояние защиты двигателя

Практические советы

• Перед заказом убедитесь, что ваш автомат 3VT3 имеет именно выкатное исполнение - отличается по маркировке и форме контактной группы
• Проверьте глубину шкафа: панель DKC требует минимум 400–450 мм свободного пространства для полного выдвижения автомата
• При использовании с моторным приводом предусмотрите отдельный канал для кабелей управления - они не проходят через основной кабельный ввод
• Не используйте комплект в условиях повышенной влажности без дополнительной герметизации - материал корпуса не имеет специальной антикоррозийной обработки
• Запомните артикул r5pkib1h61916 - он однозначно идентифицирует этот комплект в каталогах SIEMENS и DKC
