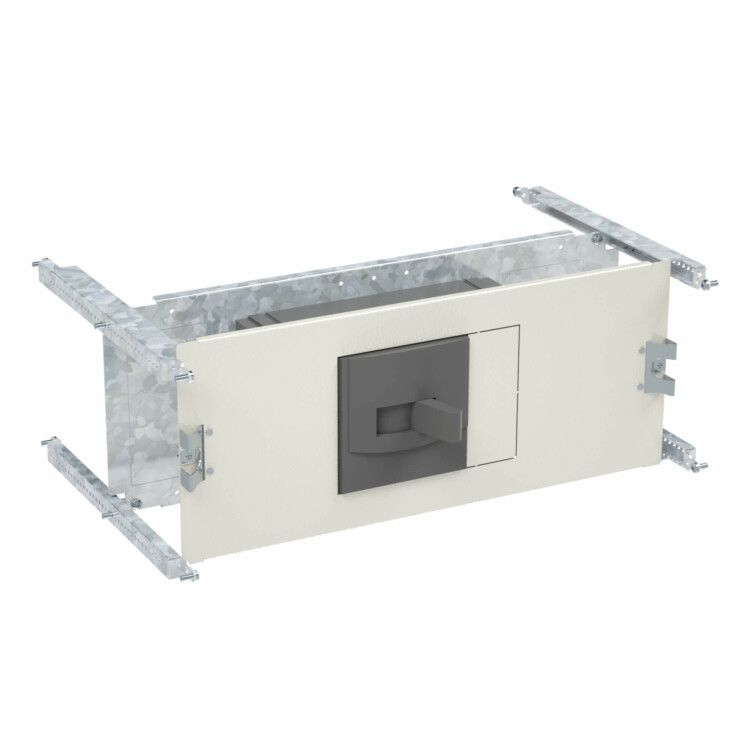

Комплект базовый для горизонтальной установки АВ SE CompactNSX 630А выкат. без секционирования Ш=600мм внутреняя панель DKC R5PKIB3H61516 ДКС

Комплект базовый для горизонтальной установки автоматического выключателя SE CompactNSX (630A, выкатной), без секционирования, ширина 600мм, внутренняя панель DKC предназначен для фиксации и удобного обслуживания выкатного автомата Schneider Electric NSX630 в распределительном щите шириной 600 мм. Комплект обеспечивает надежную механическую поддержку и доступ к устройству без демонтажа шкафа.

Назначение и область применения

Этот комплект используется для горизонтального монтажа выкатного автоматического выключателя Schneider Electric NSX630 на ток 630 А. Он позволяет устанавливать аппарат в щитах с минимальной глубиной, сохраняя возможность выдвижения для осмотра, тестирования или замены без отключения всей системы. Подходит для промышленных щитов, станций управления, систем питания насосов, конвейеров и других нагрузок с высокими токами.

Технические характеристики

• Тип комплекта: крепежный — служит для жесткой фиксации автомата внутри шкафа
• Материал корпуса: сталь — обеспечивает прочность и долговечность при механических нагрузках
• Цвет корпуса: светло-серый — соответствует стандартному цветовому решению промышленного оборудования
• Ширина комплекта: 600 мм — совпадает со стандартной шириной шкафов для однорядной установки
• Высота блока: 300 мм — оптимальная для размещения одного выкатного модуля NSX630
• Поддерживаемый автомат: Schneider Electric CompactNSX 630 A, выкатное исполнение
• Число полюсов: 3 — совместим только с трехполюсными версиями NSX630
• Секционирование: отсутствует — не предусматривает деление зон или изоляцию между группами аппаратов

Совместимость и монтаж

Комплект совместим исключительно с автоматическими выключателями Schneider Electric серии NSX630 выкатного типа. Установка выполняется на переднюю стенку шкафа шириной 600 мм. Крепление осуществляется через предварительно подготовленные отверстия в металлическом корпусе. Внутренняя панель DKC имеет стандартизированные направляющие, обеспечивающие плавное выдвижение автомата. Перед монтажом проверьте соответствие габаритов автомата и наличия выкатного механизма — комплект не работает с фиксированными моделями NSX.

Преимущества

• Упрощает сервисное обслуживание — автомат можно выдвинуть полностью, не открывая шкаф
• Обеспечивает точную центровку устройства — снижает риск перекоса при выдвижении
• Изготовлен из стали — устойчив к деформациям при длительной эксплуатации
• Не требует дополнительных крепежных элементов — все необходимые детали входят в комплект
• Совместим с сериями RAM power — интегрируется в существующие решения DKC

Ограничения применения

• Не подходит для вертикальной установки — предназначен только для горизонтального монтажа
• Не поддерживает секционирование — нельзя использовать для создания изолированных зон внутри щита
• Работает только с 3-полюсными NSX630 — не совместим с одно-, двух- или четырехполюсными вариантами
• Не защищён от внешних воздействий — не является IP-корпусом; требует установки в закрытом шкафе
• Не предназначена для установки в условиях повышенной влажности или агрессивной среды без дополнительной защиты

Примеры использования

• Щит управления технологической линией на пищевом заводе — быстрый доступ к автомату для ремонта без остановки всего производства
• Распределительный пункт на объекте ЖКХ — легкая замена автомата при аварии ночью
• Аппаратная насосной станции — постоянный доступ к защите мощного двигателя без вскрытия шкафа

Практические советы

• Перед заказом убедитесь, что ваш автомат — именно выкатной тип (выносной механизм), а не фиксированный
• Проверьте глубину шкафа: комплект не влияет на глубину, но сам автомат NSX630 требует минимум 400–450 мм свободного пространства
• При сборке щита используйте болты M6 — они соответствуют стандартным отверстиям на панели DKC
• Не применяйте этот комплект в качестве основного корпуса — он не герметичен и не защищен от пыли/влаги
• Для многократного обслуживания рекомендуется смазывать направляющие выкатного механизма графитовой смазкой каждые 6–12 месяцев
