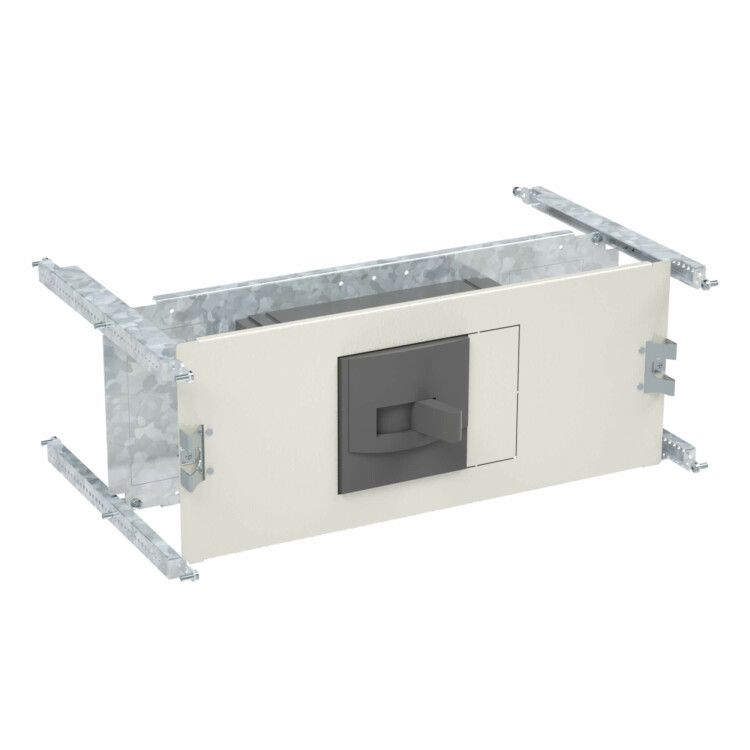

Комплект базовый для горизонтальной установки АВ ABB T4 320А выкат. без секционирования Ш=600мм внутреняя панель DKC R5PKIB2H61514 ДКС

Комплект для горизонтальной установки автоматического выключателя ABB T4 (320A, выкатной), без секционирования, ширина 600 мм, внутренняя панель DKC предназначен для фиксированной монтажной сборки выкатного автомата ABB T4 в распределительном щите шириной 600 мм. Комплект обеспечивает надёжную механическую опору и правильное положение устройства, упрощает обслуживание и соответствует требованиям к компоновке оборудования серии RAM power.

Назначение и область применения

Этот комплект используется для установки трёхполюсного выкатного автоматического выключателя ABB T4 на ток 320 А в горизонтальных силовых шкафах. Он применяется там, где требуется быстрый доступ к аппарату для проверки, замены или ремонта без демонтажа всей системы - например, в промышленных щитах управления, на конвейерах, в системах питания насосных станций и распределительных пунктах.

Технические характеристики

• Ширина комплекта: 600 мм - соответствует стандартному шагу монтажа в шкафах
• Высота блока: 250 мм - рассчитана под габариты выкатного автомата ABB T4 320A
• Материал корпуса: сталь - обеспечивает жесткость и долговечность
• Цвет: светло-серый - совместим с типовой цветовой гаммой промышленных шкафов
• Исполнение: без секционирования - не содержит перегородок между зонами, подходит для одиночной установки одного аппарата
• Тип панели: внутренняя лицевая DKC - фиксирует автомат и защищает от случайного контакта

Совместимость и монтаж

Комплект совместим исключительно с выкатными автоматическими выключателями ABB T4 на ток 320 А. Установка выполняется внутри шкафа шириной 600 мм. Монтаж осуществляется путём крепления комплекта к боковым направляющим шкафа с помощью болтов или самонарезающих винтов. Автомат ABB T4 вставляется в комплект снизу и фиксируется на выдвижных направляющих. Для точной установки необходимо соблюдать посадочные размеры, указанные в документации ABB T4. Направляющие комплекта не предназначены для других серий автоматов - даже аналогичных по току.

Преимущества

• Упрощённый сервис: выкатная система позволяет извлекать автомат без отключения всего шкафа
• Жёсткая конструкция: стальная панель предотвращает деформацию при нагрузках и вибрациях
• Чёткая ориентация: размеры точно соответствуют стандартным модульным шагам, снижают риск ошибок при сборке
• Совместимость с серией RAM power: комплект разработан как часть единой экосистемы решений DKC для ABB

Ограничения применения

• Не подходит для вертикальной установки - конструкция рассчитана только на горизонтальное расположение
• Не предусматривает секционирование - нельзя использовать для группировки нескольких аппаратов в одном блоке
• Не совместим с автоматами других серий (например, SACE, Masterpact, Emax) - даже при одинаковом токе
• Не имеет защиты IP - требует установки в закрытых шкафах с классом защиты не ниже IP54

Примеры использования

• Щит управления технологической линии на пищевом заводе - выкатной ABB T4 легко заменяется во время планового ТО
• Распределительный пункт на объекте ЖКХ - комплект позволяет провести ремонт без остановки всего участка сети
• Агрегаты с частотными преобразователями - когда необходима быстрая аварийная отсечка мощности

Практические советы

• Перед монтажом проверьте, что глубина шкафа достаточна для полного выдвижения автомата - минимум 500–550 мм свободного пространства
• Используйте только оригинальные крепёжные элементы от DKC - несовместимые винты могут повредить резьбу панели
• При установке в условиях повышенной вибрации (станки, насосы) дополнительно затяните крепления и используйте контргайки
• Обязательно укажите артикул r5pkib2h61514 при заказе запчастей - он уникален именно для этой конфигурации
• Не допускайте попадание воды или металлической стружки внутрь панели - это может вызвать короткое замыкание при работе автомата
