Комплект базовый для горизонтальной установки АВ SE CompactNSX 250А выкат./выкат.+мот. прив. без секционирования Ш=600мм внутреняя панель DKC R5PKIB3H61913 ДКС

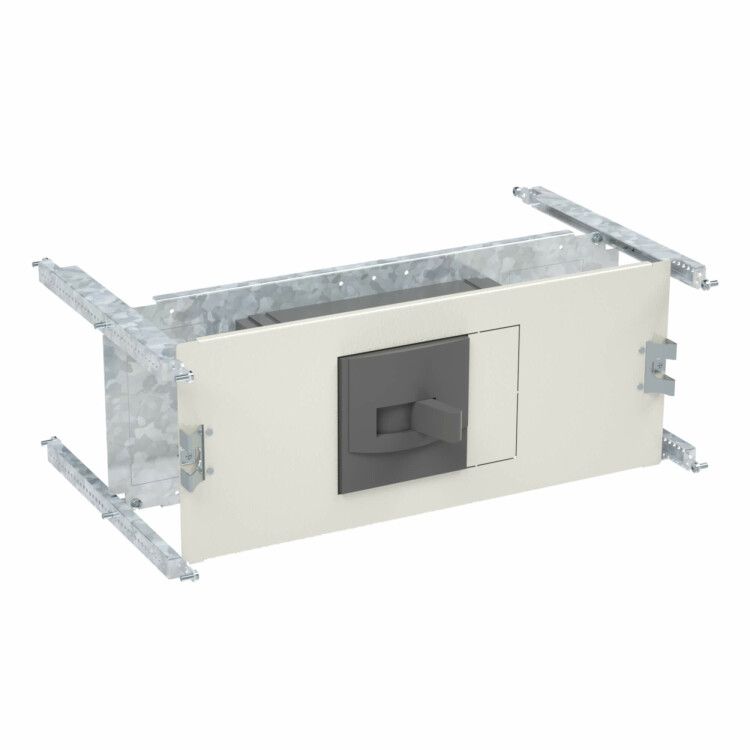

Комплект для горизонтальной установки автоматического выключателя SE CompactNSX (250A, выкат/выкат+мотопривод) без секционирования, ширина 600мм, внутренняя панель DKC предназначен для фиксации и удобной эксплуатации выкатных автоматических выключателей Schneider Electric серии NSX250 в распределительных щитах шириной 600 мм. Комплект включает внутреннюю панель DKC, обеспечивающую надёжную механическую опору и доступ к управлению выключателем даже при установленном моторном приводе.

Назначение и область применения

Этот комплект используется для горизонтального монтажа автоматических выключателей Schneider Electric NSX250 с выкатным механизмом - как с базовым выкатом, так и с моторным приводом. Он позволяет устанавливать выключатель на глубину до 250 мм внутри шкафа шириной 600 мм, обеспечивая свободный доступ к рычагу управления и контактам при обслуживании. Подходит для промышленных щитов: станций управления, систем автоматизации, центров питания насосов и конвейеров.

Технические характеристики

• Ширина комплекта: 600 мм - соответствует стандартному шагу монтажа в шкафах
• Высота блока: 250 мм - рассчитана под выключатели NSX250N/NSX250H
• Тип комплекта: Крепежный набор - содержит все необходимые детали для сборки
• Материал корпуса: Сталь - прочная, устойчивая к деформациям
• Цвет корпуса: Светло-серый - совместим с цветовой гаммой большинства промышленных шкафов
• Поддерживает выкатное исполнение с моторным приводом - не требует переделки при замене
• Без секционирования - не имеет перегородок между полюсами, что снижает стоимость и упрощает монтаж

Совместимость и монтаж

Комплект совместим исключительно с автоматическими выключателями Schneider Electric серии NSX250 (250 A) выкатного исполнения. Установка выполняется на направляющие шасси шкафа. Панель DKC крепится болтами к боковым стенкам шкафа; после этого выключатель вставляется в направляющие комплекта. Моторный привод подключается через стандартный интерфейс - никаких адаптеров не требуется. Диаметр посадочных отверстий под кабели и заземление соответствует нормам IEC 61439.

Безопасность и стандарты

Комплект выполнен в соответствии с требованиями IEC 61439-1/-2 для распределительных устройств низкого напряжения. Материал корпуса - сталь - обеспечивает механическую жесткость и защищает от внешних воздействий. Нет открытых токоведущих частей - безопасность достигается за счёт расположения выключателя внутри панели. Сертификаты соответствия предоставляются производителем DKC при заказе партии.

Преимущества

• Упрощённый монтаж - всё собрано заранее, не нужна сварка или доработка
• Работает с моторными приводами - можно менять тип привода без замены всего комплекта
• Стальная конструкция - долговечна, не деформируется при нагрузках
• Интеграция с панелью DKC - обеспечивает точное положение выключателя и равномерное усилие при выдвижении
• Не требует специальных инструментов - достаточно обычного набора для сборки шкафов

Ограничения применения

• Не подходит для вертикальной установки - только горизонтальное исполнение
• Не совместим с другими сериями выключателей - только NSX250 Schneider Electric
• Не предусматривает секционирование - нельзя изолировать отдельные полюса
• Не предназначена для наружной установки - работает только во внутреннем пространстве закрытого шкафа
• Максимальная ширина шкафа - 600 мм; при больших значениях потребуется другой комплект

Примеры использования

• Щит управления технологической линией с несколькими двигателями
• Центральный распределительный щит на заводе с частотными преобразователями
• Аварийные системы питания, где важно быстрое отключение с помощью моторного привода
• Объекты с ограниченным пространством - компактная высота 250 мм позволяет экономить место

Практические советы

• Перед монтажом проверьте, чтобы глубина шкафа была минимум 280 мм - это необходимо для полного выдвижения выключателя с приводом
• При использовании моторного привода убедитесь, что проводка к нему проложена отдельно от силовых кабелей - это предотвращает помехи
• Не затягивайте крепления панели DKC слишком сильно - это может повредить резьбу в стали
• Для сервисного обслуживания используйте только оригинальные запчасти Schneider Electric - совместимость гарантируется только с ними
• Комплект DKC совместим со всеми модификациями NSX250, но не с NSX100–200 - они имеют другую высоту и крепление
