Комплект внешний горизонтальной установки 3п HGP630(F,F-MO) Ш=600 В=200 | R5PKEB5H61716 DKC ДКС

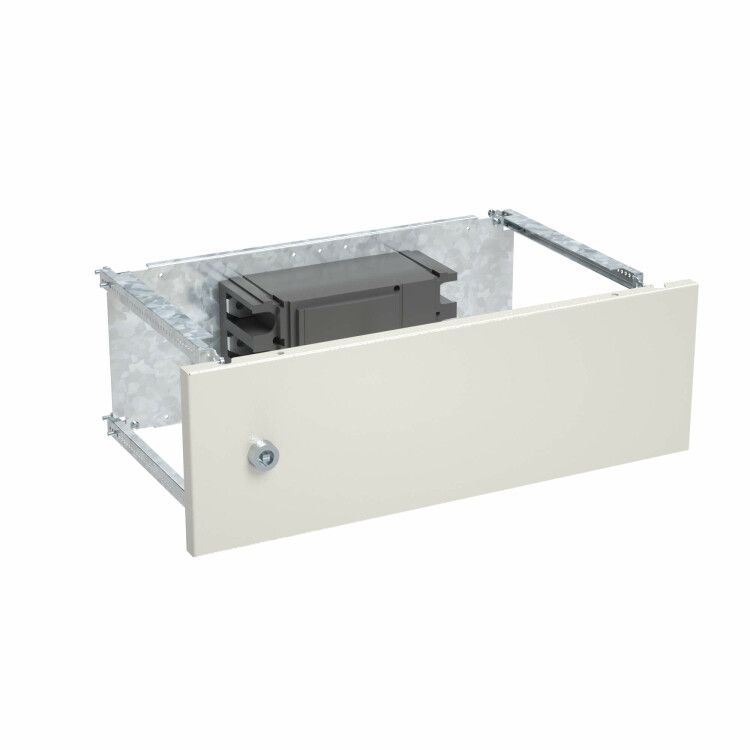

Комплект внешний горизонтальной установки 3-полюсный HGP630(F,F-MO) Ш600 В200/300 DKC предназначен для защиты и удобной эксплуатации трёхполюсных автоматических выключателей Hyundai серии HGP630 в стационарном исполнении - с моторным приводом или без него. Комплект обеспечивает механическую фиксацию и доступ к оборудованию в шкафах шириной 600 мм, изготовлен из стали и соответствует требованиям промышленного монтажа.

Назначение и область применения

Этот комплект используется для наружной установки трёхполюсных автоматических выключателей Hyundai HGP630 в распределительных щитах. Он позволяет безопасно размещать аппараты в зоне обслуживания, сохраняя доступ к рычагам управления и контактам без вскрытия основного корпуса шкафа. Подходит для установки в промышленных щитах, на станках, конвейерах, системах автоматизации и других объектах, где требуется частый контроль или оперативное отключение питания.

Технические характеристики

• Тип изделия: панель распределения энергии
• Тип компонента: крепежные детали / комплект крепления
• Материал: сталь
• Ширина шкафа: 600 мм
• Высота блока: 200 мм
• Поддерживаемые выключатели: Hyundai HGP630 (стационарное исполнение, с моторным приводом F-MO)
• Количество полюсов: 3
• Форма установки: горизонтальная

Совместимость и монтаж

Комплект совместим исключительно с автоматическими выключателями Hyundai серии HGP630 стационарного исполнения - как с базовой версией, так и с модификацией F-MO (с моторным приводом). Монтаж выполняется внутри шкафа шириной 600 мм. Крепление осуществляется через предварительно подготовленные отверстия в боковых стенках шкафа. Установка требует точного соблюдения габаритов: высота блока 200 мм должна точно соответствовать месту монтажа. Напряжение и ток коммутируемых цепей определяются самим выключателем HGP630, а не комплектом.

Преимущества

• Увеличивает доступность управления выключателем за счёт внешнего расположения дверей
• Защищает контакты и механизм от случайного воздействия
• Изготовлен из прочной стали - устойчив к деформациям при нагрузках
• Обеспечивает стандартизированную сборку в серийных шкафах
• Не требует доработки шкафа - монтируется как готовый модуль

Ограничения применения

• Не подходит для вертикальной установки - только горизонтальное положение
• Рассчитан исключительно на выключатели Hyundai HGP630; не совместим с другими сериями или брендами
• Не является герметичным корпусом - не обеспечивает IP-защиту, не применяется во влажных или запылённых средах без дополнительной защиты
• Не предназначена для установки вне шкафа - требует наличия металлического корпуса шириной 600 мм

Примеры использования

• Щитовая на производстве с несколькими двигателями - быстрое отключение одного из них без доступа внутрь шкафа
• Линия конвейера с автономным управлением - выключатель установлен на передней панели для персонала
• Агрегаты с частым техобслуживанием - комплект позволяет проводить проверки без демонтажа оборудования

Практические советы

• Перед монтажом убедитесь, что глубина шкафа достаточна для свободного открывания дверей комплекта - минимум 400–450 мм рекомендовано
• Проверьте соответствие модели выключателя: только HGP630 со стационарным исполнением (F или F-MO); другие варианты не подходят
• При использовании в условиях вибраций закрепите комплект дополнительно болтовыми соединениями - сталь достаточно жёсткая, но вибрация может вызвать люфт
• Не используйте комплект как самостоятельный щит - он лишь оболочка для выключателя, не содержит коммутационных элементов
• При замене выключателя - снимайте весь комплект целиком, чтобы не повредить крепёжные элементы
