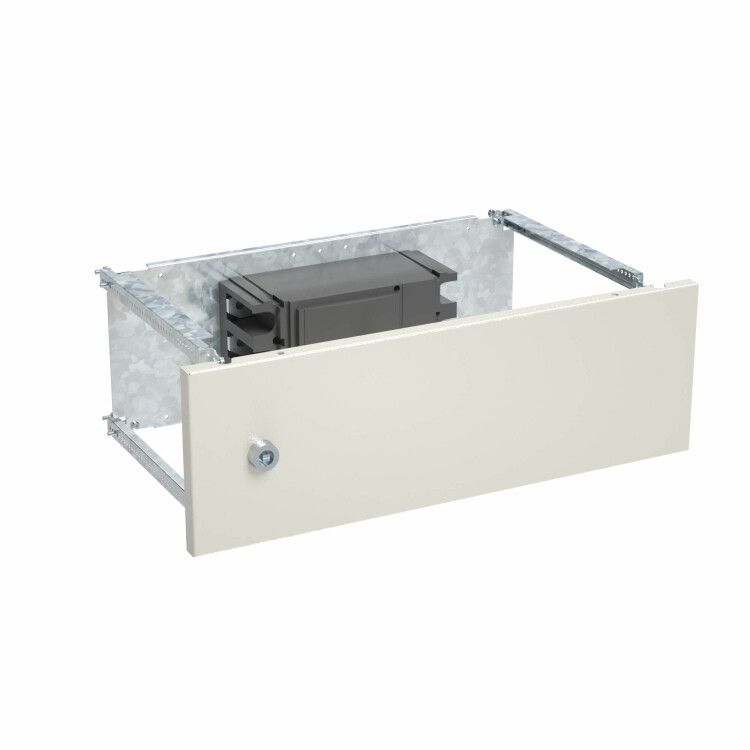

Комплект внешний горизонтальной установки 3п HGP160(F,F-MO) Ш=600 В=150 | R5PKEB5H61712 DKC ДКС

Комплект внешний горизонтальной установки 3-полюсный HGP160(F,F-MO) Ш600 В150 DKC предназначен для защиты и герметичной фиксации трёхполюсных автоматических выключателей Hyundai серии HGP160 со стационарным исполнением или с моторным приводом. Комплект обеспечивает надёжную установку в щитах шириной 600 мм и высотой 150 мм, совмещая функции крепления, изоляции и доступа к оборудованию. Бренд DKC и артикул r5pkeb5h61712 указывают на соответствие серии RAM power.

Назначение и область применения

Комплект внешний горизонтальной установки 3-полюсный HGP160(F,F-MO) Ш600 В150 DKC используется для монтажа автоматических выключателей Hyundai HGP160 в распределительных щитах. Он создаёт защищённый корпус с дверцами, позволяющий безопасно обслуживать оборудование без вскрытия всего шкафа. Подходит для стационарных установок в промышленных объектах, где требуется частый доступ к коммутационным устройствам — например, на участках с конвейерами, насосными станциями или системами управления технологическими процессами.

Технические характеристики

• Тип компонента: Крепежные детали / комплект крепления
• Материал: Сталь — обеспечивает механическую прочность и устойчивость к деформациям
• Формат установки: Горизонтальный
• Ширина шкафа: 600 мм
• Высота блока: 150 мм
• Поддерживаемые устройства: Автоматические выключатели Hyundai HGP160 (стационарные, с моторным приводом F-MO)
• Число полюсов: 3

Совместимость и монтаж

Комплект внешний горизонтальной установки 3-полюсный HGP160(F,F-MO) Ш600 В150 DKC совместим исключительно с автоматическими выключателями Hyundai серии HGP160 стационарного исполнения. Установка выполняется путём фиксации комплекта внутри шкафа по заданным габаритам — 600×150 мм. Монтаж требует предварительного вырезания отверстий под выключатель и выводов кабелей. Все крепёжные элементы входят в состав комплекта; дополнительные болты или кронштейны не нужны. Для удобства работы рекомендуется собирать конструкцию до установки в шкаф, чтобы избежать перегрузки рабочего пространства.

Преимущества

• Интегрированные внешние дверцы обеспечивают быстрый доступ к выключателю без демонтажа всей панели
• Стальная конструкция повышает долговечность и снижает риск повреждений при транспортировке и эксплуатации
• Жесткая привязка к габаритам 600×150 мм гарантирует точную посадку и минимизирует зазоры
• Решение оптимизировано под серию RAM power — соответствует требованиям сборки и сервиса других компонентов этой линейки

Ограничения применения

• Не подходит для вертикальной установки — конструкция рассчитана только на горизонтальное расположение
• Не совместим с другими сериями автоматических выключателей, кроме Hyundai HGP160
• Не имеет встроенной защиты от пыли и влаги (IP-класс не указан); для агрессивных сред требуется дополнительная герметизация шкафа
• Не предназначена для установки в условиях постоянного воздействия открытых осадков или повышенной влажности без внешней защиты

Примеры использования

• Управление питанием трёхфазного двигателя на конвейере в пищевой промышленности
• Распределение электроэнергии в центральных пунктах управления станций водоснабжения
• Аппаратная защита ввода питания в производственные линии с частыми операциями включения/выключения

Практические советы

• Перед монтажом проверьте, что глубина шкафа позволяет полностью закрыть дверцу — минимальная глубина должна превышать 200 мм
• При использовании с моторным приводом (F-MO) учтите дополнительный объём проводов — оставьте запас на свободную прокладку
• Закручивайте крепёж равномерно, чтобы избежать перекоса дверцы — это влияет на плотность закрывания и срок службы замка
• Для длительной эксплуатации в пыльных помещениях рекомендуется периодически протирать уплотнители дверцы и контролировать состояние креплений
