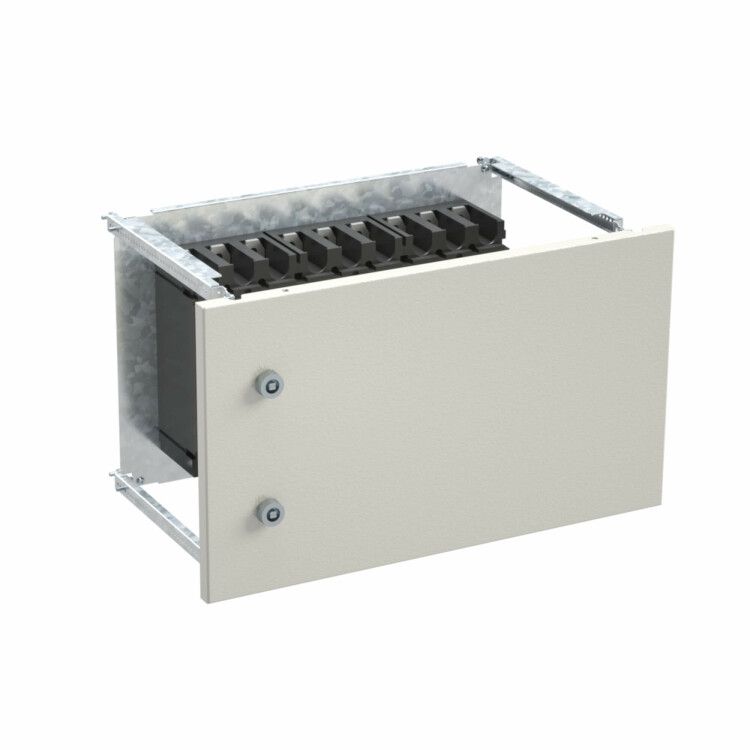

Комплект внешний вертикальной установки 3п NSX630 (W) Ш=800 В=350 | R5PKEB3V81516 DKC ДКС

Комплект внешней вертикальной установки 3-полюсный NSX630 (белый) ширина 800 мм высота 350 мм от DKC предназначен для монтажа автоматических выключателей Schneider Electric серии NSX630 выкатного исполнения в наружных шкафах. Этот комплект обеспечивает надежную фиксацию и доступ к оборудованию без вскрытия основного щита.

Назначение и область применения

Комплект внешней вертикальной установки 3-полюсный NSX630 (белый) ширина 800 мм высота 350 мм используется для установки выкатных автоматических выключателей Schneider Electric NSX630 в условиях, где требуется быстрый доступ к аппарату без открытия всего распределительного шкафа. Подходит для промышленных объектов, цехов, насосных станций и других мест, где важно безопасно обслуживать оборудование в режиме онлайн.

Технические характеристики

• Тип комплекта: крепежный - предназначен для механической фиксации выкатного механизма, не содержит коммутационных элементов
• Материал корпуса: сталь окрашенная - устойчив к коррозии, подходит для внутренних помещений с нормальной влажностью
• Ширина: 800 мм - соответствует стандартному шагу монтажа для шкафов с выкатными модулями
• Высота: 350 мм - оптимальна для одного 3-полюсного автомата NSX630 выкатного исполнения
• Цвет: белый - совместим с типовой цветовой гаммой промышленных шкафов

Совместимость и монтаж

Комплект внешней вертикальной установки 3-полюсный NSX630 (белый) ширина 800 мм высота 350 мм совместим исключительно с автоматическими выключателями Schneider Electric серии NSX630 выкатного исполнения. Установка выполняется на стену или раму шкафа с помощью болтовых соединений. Крепление осуществляется через предварительно подготовленные отверстия в задней части комплекта. Перед монтажом проверьте соответствие посадочного профиля выкатного механизма - зазор между направляющими не должен превышать 1–2 мм.

Преимущества

• Упрощает техобслуживание - позволяет проводить замену или диагностику автомата без отключения всей системы
• Защищает контакты от случайного прикосновения - дверца закрывается на защелку, исключает доступ к токоведущим частям
• Обеспечивает жесткую фиксацию - стальная конструкция минимизирует вибрацию и перекосы при многократном выдвижении
• Интегрируется в существующие шкафы - не требует переделки конструкции при замене старого оборудования

Ограничения применения

• Не предназначена для наружной установки - материал корпуса не рассчитан на воздействие осадков, прямого солнца или агрессивной среды
• Поддерживает только 3-полюсные модели NSX630 выкатного исполнения - несовместим с однополюсными, двухполюсными или другими сериями
• Не имеет собственной защиты IP - зависит от степени защиты шкафа, в который установлен
• Не рекомендуется использовать в помещениях с температурой ниже –10 C или выше +40 C

Примеры использования

• Установка в промышленном шкафе на линии конвейера для управления двигателем
• Размещение в распределительном пункте насосной станции для автономного отключения насоса
• Замена старого аппарата в уже смонтированном шкафу без изменения габаритов

Практические советы

• Перед монтажом убедитесь, что выкатной механизм автомата NSX630 свободно вставляется в комплект - проверьте зазоры по бокам
• При использовании в пыльных помещениях регулярно очищайте направляющие - грязь снижает срок службы выкатного механизма
• Не используйте комплект как самостоятельный шкаф - он не герметичен и не защищен от ударов
• Артикул r5pkeb3v81516 - единственный номер для заказа этого конкретного комплекта; другие варианты с другим цветом или размером не подходят
