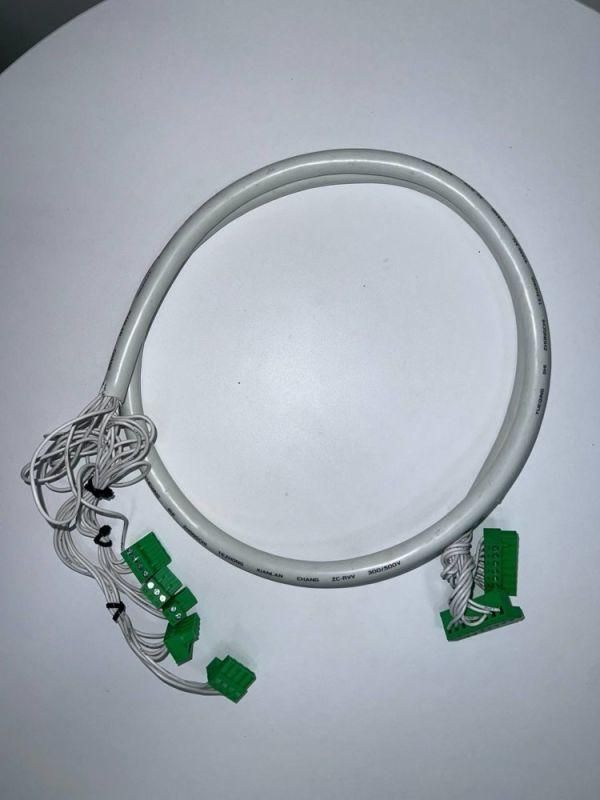

Кабель для выносного блока управления 1,5 метра АВР-101 | 42089DEK DEKraft APC

Кабель для выносного блока управления 1,5 метра АВР-101 от DEKraft предназначен для соединения выносного пульта управления с основным блоком автоматического ввода резерва АВР-101. Этот кабель обеспечивает надёжную передачу сигналов управления между устройствами, позволяя устанавливать пульт в удобном месте - например, на стене рядом с оператором, а не прямо возле щита.

Назначение и область применения

Кабель для выносного блока управления 1,5 метра АВР-101 используется исключительно с автоматическими вводами резерва серии АВР-101 от DEKraft. Он позволяет удалённо управлять переключением питания - вручную или через кнопки на выносном блоке - без необходимости подходить к распределительному щиту. Подходит для установки в помещениях с ограниченным доступом к щиту, на производстве, в ЖКХ, торговых центрах и других объектах, где важна оперативная реакция на аварийные ситуации.

Технические характеристики

• Длина: 1,5 метра - оптимальный размер для большинства типовых монтажных решений;
• Назначение: исключительно для связи с блоком АВР-101, не предназначена для передачи электроэнергии;
• Тип проводника: многожильный медный, изолированный, рассчитан на слаботочные сигнальные цепи;
• Коннекторы: специализированные разъёмы, совместимые только с разъёмами АВР-101;
• Максимальное рабочее напряжение: до 24 В постоянного тока (по требованиям схемы управления АВР-101);
• Защита оболочки: базовая изоляция, не имеет IP-классификации - не для открытых или влажных зон без дополнительной защиты.

Совместимость и монтаж

Кабель для выносного блока управления 1,5 метра АВР-101 совместим только с моделями АВР-101 от DEKraft. Разъёмы на обоих концах имеют фиксацию и несовместимы с другими брендами или аналогичными изделиями. Монтаж выполняется путём подключения одного конца к выходному разъёму на корпусе АВР-101, второго - к входному разъёму выносного блока управления. Убедитесь, что кабель не перегибается резко - радиус изгиба не менее 30 мм. Не допускается протяжка кабеля в одной трубе с силовыми проводами выше 48 В - возможны помехи в работе.

Безопасность и стандарты

Изделие соответствует внутренним техническим условиям производителя DEKraft. Не сертифицировано по ГОСТ или IEC для самостоятельного использования вне системы АВР-101. Не является безопасным элементом повышенной опасности - работает при низком напряжении, однако требует соблюдения правил электромонтажа при интеграции в систему.

Преимущества

• Упрощает обслуживание - управление АВР-101 возможно с любого удобного места;
• Фиксированная длина 1,5 м снижает риск перегибов и повреждений при монтаже;
• Запатентованная форма разъёмов предотвращает случайное подключение к другим устройствам;
• Высокая механическая прочность жил за счёт многожильной конструкции - устойчив к частым изгибам.

Ограничения применения

• Не использовать вне системы АВР-101 - не подходит для других контроллеров или блоков управления;
• Не применять во влажных, пыльных или взрывоопасных средах без внешней защиты (короба, гофры);
• Не удлинять, не заменять самодельным кабелем - нарушает работу алгоритма управления и гарантию;
• Не подключать к сети 220 В - кабель не рассчитан на высокое напряжение.

Примеры использования

• Производственный участок: выносной блок установлен у операционной панели, АВР-101 - в щитовой комнате;
• Жилой дом: пульт управления закреплён у входа в подвал, где расположен щит с АВР-101;
• Аптека/магазин: возможность быстрого перевода на резерв при отключении света без доступа к шкафу.

Практические советы

• Перед первым подключением проверьте соответствие маркировки разъёмов - красный контакт всегда “+”, белый - “–”;
• При прокладке используйте гофру или кабель-канал, особенно если трасса проходит рядом с двигателями или частотниками;
• Если нужна большая длина - выбирайте модель с удлинителем от DEKraft, а не соединяйте два кабеля;
• При замене кабеля для выносного блока управления 1,5 метра АВР-101 обязательно используйте оригинальный артикул 42089dek - другие аналоги могут не работать корректно.
