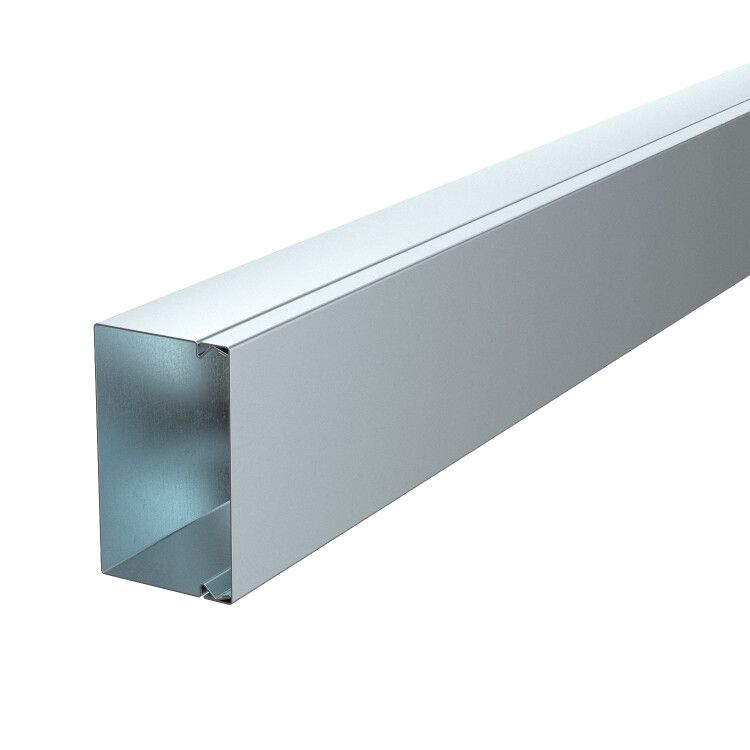

Металлический кабельный канал LKM 60x100x2000 мм (сталь) (LKM60100FS) | 6247113 OBO Bettermann

Кабель-канал металлический 100х60 мм, длина 2000 мм, сталь оцинкованная, серия LKM60100FS - это жесткая металлическая конструкция для защиты и организации кабельных трасс в промышленных объектах. Бренд OBO BETTERMANN обеспечивает надежность и соответствие европейским нормам. Артикул lkm60100fs указывает на специфическую модификацию с перфорированным дном и съемной крышкой.

Назначение и область применения

Кабель-канал LKM60100FS предназначен для прокладки силовых, управляющих и слаботочных кабелей в условиях повышенных требований к безопасности и долговечности. Подходит для установки внутри помещений, в том числе в производственных цехах, распределительных щитах, на технологических площадках. Особенно эффективен там, где требуется огнестойкая изоляция кабельных трасс и возможность быстрого доступа к проводам.

Технические характеристики

• Размеры: 100×60 мм - внутреннее сечение позволяет размещать значительное количество кабелей; полезное сечение - 567 600 мм2;
• Длина: 2000 мм - стандартная длина элемента для удобной транспортировки и сборки;
• Материал: оцинкованная сталь - защищает от коррозии, повышает срок службы;
• Крышка: съемная - обеспечивает легкий доступ к кабелям без демонтажа всего канала;
• Крепление: перфорированное дно - позволяет фиксировать канал саморезами или болтами через отверстия;
• Перегородки: одна - делит внутренний объем на две секции, что удобно для разделения групп кабелей (например, питание и управление);
• Огнестойкость: да - соответствует классу B-s1,d0 по DIN 4102-12, выдерживает воздействие открытого пламени до 90 минут;
• Цвет: естественный - сохраняет внешний вид оцинкованной стали без покраски;
• Комплектация: в комплекте - соединители и зажимы для герметичного и прочного стыкования участков.

Совместимость и монтаж

Кабель-канал LKM60100FS совместим с другими элементами серии LKM60100FS от OBO BETTERMANN: углы, тройники, переходники и заглушки. Монтаж выполняется на стену, потолок или опорную конструкцию с помощью саморезов или анкеров через перфорацию в дне. Соединители обеспечивают механическую целостность и электрическую связь между секциями - заземление происходит автоматически благодаря контакту крышки и корпуса без дополнительных перемычек. Для точного подбора крепежа рекомендуется использовать шурупы с шагом не более 800 мм.

Безопасность и стандарты

LKM60100FS соответствует немецкому стандарту DIN 4102-12, который регламентирует огнестойкость кабельных систем. Продукт прошел испытания на распространение пламени, задымление и каплеобразование. Автоматическое уравнивание потенциалов между крышкой и основанием исключает необходимость вводить отдельные заземляющие провода - снижает риск возникновения искр и повышает безопасность обслуживания.

Преимущества

• Высокая механическая прочность - выдерживает нагрузки при монтаже и эксплуатации;
• Устойчивость к коррозии - оцинкованное покрытие гарантирует долгий срок службы даже во влажных средах;
• Автоматическая электрическая связь - не нуждаются в дополнительных заземляющих перемычках;
• Готовый комплект - все необходимые детали для сборки уже в наличии;
• Поддержка огнестойких трасс - допущен к использованию в критически важных системах (эвакуационное освещение, пожарная сигнализация).

Ограничения применения

Не предназначена для наружной установки без дополнительной защиты от атмосферных воздействий - хотя оцинковка устойчива к влаге, длительное воздействие дождя и УФ-излучения может снизить срок службы. Также не следует применять в средах с высокой химической активностью (агрессивные пары, кислоты, щелочи). Недопустимо перегрузка кабелями сверх расчетного сечения - это нарушает теплоотвод и увеличивает риск перегрева.

Примеры использования

• Прокладка кабелей питания и управления на заводе - вдоль конвейерных линий;
• Интеграция в распределительные щитовые помещения - для организации входящих/исходящих линий;
• Обустройство кабельных трасс в медицинских учреждениях - где требуется соблюдение норм огнестойкости;
• Аксессуары для систем аварийного освещения и пожарной сигнализации - благодаря сертификату DIN 4102-12.

Практические советы

• При выборе длины учитывайте, что каждый элемент имеет длину 2000 мм - планируйте маршруты с учетом этого шага;
• Для длинных трасс используйте соединители из комплекта - они обеспечивают герметичность и электрическую непрерывность;
• Заполнение канала не должно превышать 60–70% от полезного сечения - это сохраняет воздушный зазор для охлаждения;
• При необходимости резки - используйте ножницы по металлу или болгарку с диском для черных металлов, после чего обработайте кромки напильником;
• Проверьте перед монтажом наличие всех компонентов: крышка, два соединителя, пара зажимов - их отсутствие может замедлить работу.
