Металлический кабельный канал LKM 60x150x2000 мм (сталь) (LKM60150FS) | 6247148 OBO Bettermann

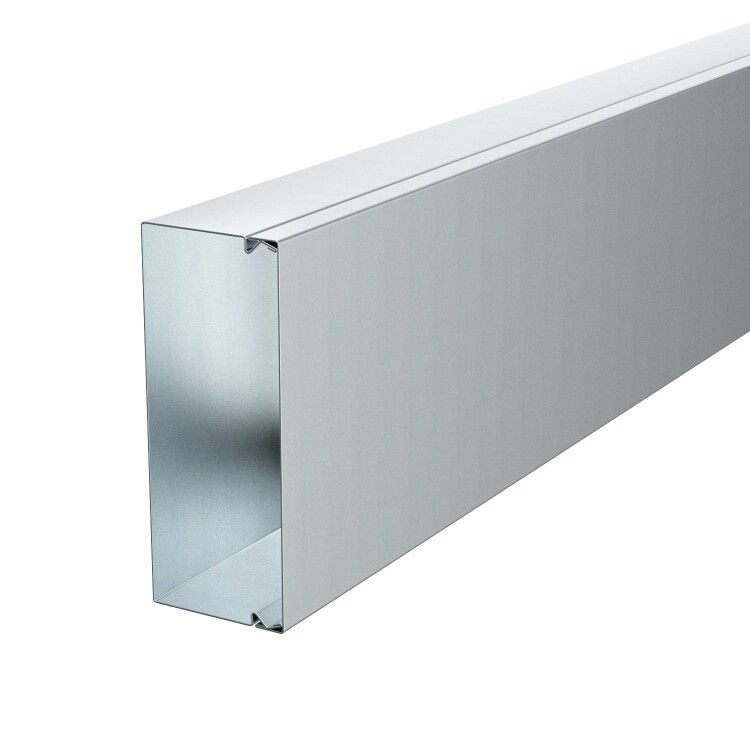

Металлический кабель-канал LKM60150FS от OBO BETTERMANN - это прочный, оцинкованный корпус из стали с двумя внутренними перегородками, предназначенный для организации и защиты силовых и слаботочных кабелей в промышленных условиях. Канал совмещает надежную механическую защиту с возможностью быстрого доступа к проводкам благодаря съемной крышке и системе уравнивания потенциалов.

Назначение и область применения

Металлический кабель-канал LKM60150FS используется для прокладки кабелей в помещениях с высокими требованиями к защите от внешних воздействий - на заводах, в цехах, распределительных щитах, на конвейерах и других объектах с повышенной нагрузкой. Подходит для комбинированной прокладки силовых, управления и сигнальных линий внутри одного канала благодаря наличию двух перегородок.

Технические характеристики

• Размеры: 60×150×2000 мм - глубина 60 мм позволяет разместить крупногабаритные пучки кабелей;
• Материал: сталь оцинкованная - обеспечивает долговечность и устойчивость к коррозии;
• Полезное сечение: 698 600 мм2 - достаточное пространство для плотной укладки кабелей без перегрева;
• Количество перегородок: 2 шт. - позволяют разделять кабели по функциональному назначению (например, питание и управление);
• Тип крышки: съемная - легко открывается для обслуживания без инструментов;
• Тип крепления: перфорация по дну - возможность фиксации саморезами через отверстия прямо в стену или опорную поверхность;
• Цвет: естественный - сохраняет металлический вид без покраски;
• Комплектация: в комплекте есть соединитель и кабельный зажим - снижают время установки и обеспечивают герметичность входа/выхода кабелей.

Совместимость и монтаж

Металлический кабель-канал LKM60150FS совместим с другими элементами серии LKM от OBO BETTERMANN - можно использовать одинаковые соединители, углы и переходники. Монтаж выполняется на плоские поверхности: бетон, металл, деревянные конструкции. Перфорированное дно позволяет закрепить канал любыми стандартными саморезами или анкерами до 6 мм. Для точного выравнивания рекомендуется использовать уровень. Соединитель в комплекте обеспечивает герметичное и механически прочное соединение между секциями без дополнительных деталей.

Безопасность и стандарты

Уравнивание потенциалов между крышкой и основанием реализовано конструкцией самого канала - контакт достигается через металлическое соединение при закрывании крышки. Это исключает необходимость в дополнительных перемычках или заземляющих проводах, что соответствует требованиям ГОСТ Р 50571 и IEC 61439 для электроустановок. Наличие оцинкованного покрытия повышает безопасность при работе в средах с повышенной влажностью.

Преимущества

• Высокая жесткость конструкции - выдерживает механические нагрузки и удары;
• Интегрированное уравнивание потенциалов - экономит материалы и время при монтаже;
• Съемная крышка - удобна для проверки, модификации или ремонта кабельных трасс;
• Два внутренних разделителя - позволяют организовать раздельную прокладку кабелей без смешивания сигналов;
• Готовый комплект - соединитель и зажим уже в наличии, не требуется докупать аксессуары.

Ограничения применения

Металлический кабель-канал LKM60150FS не предназначен для наружной эксплуатации без дополнительной защиты от осадков - хотя материал оцинкованный, он не имеет IP-защиты. Также не следует применять в агрессивных химических средах (кислоты, щелочи) - оцинковка может разрушаться. Размеры канала слишком велики для тонкой проводки в ограниченном пространстве - лучше выбрать более узкие модели при необходимости.

Примеры использования

• Прокладка кабелей питания и управления на автоматизированных участках производства;
• Обустройство трасс в распределительных щитах с большим количеством входящих и выходящих линий;
• Фиксация кабелей на стенах цехов с риском механических повреждений;
• Создание временных или постоянных кабельных маршрутов на объектах с частой модификацией оборудования.

Практические советы

• При проектировании учтите посадочные размеры - ширина канала 150 мм требует минимум 160–170 мм свободного места для установки;
• Не затягивайте саморезы слишком сильно - они могут деформировать оцинкованную сталь и нарушить целостность покрытия;
• Зажим в комплекте используйте всегда - он предотвращает перегиб кабелей и снижает риск повреждения изоляции;
• Для длинных трасс (>5 м) обязательно используйте соединители - без них теряется герметичность и механическая прочность системы;
• Проверьте соответствие диаметра кабелей полезному сечению - перегрузка может вызвать нагрев и снижение срока службы изоляции.
