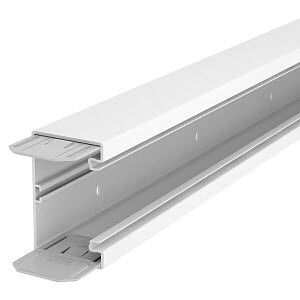

Кабельный канал Rapid 80 70x110x2000 мм (ПВХ, белый) - GK-70110RW OBO Bettermann 6274300

Кабельный канал ПВХ 70x110x2000 мм, белый, Rapid 80, ГК70110RW - это жесткий короб из поливинилхлорида для организации видимой проводки в помещениях. Бренд OBO BETTERMANN предлагает эту модель как часть надежной системы монтажа для электроустановочных устройств. Артикул ГК70110RW указывает на специфику конструкции: однокрышечный прямоугольный канал с внутренним С-профилем и возможностью установки разделительной перегородки.

Назначение и область применения

Кабельный канал ПВХ 70x110x2000 мм, белый, Rapid 80, ГК70110RW предназначен для открытого монтажа силовых и слаботочных кабелей в административных, офисных и промышленных зонах. Подходит для фиксации на стенах, потолках или консолях. Удобен там, где требуется организовать проводку без штробления - например, при модернизации старых помещений или в условиях, где нельзя нарушать отделку. Может использоваться совместно с выключателями, розетками и распределительными коробками серии Modul 45 и другими устройствами с опорным кольцом и хомутом для подвески.

Технические характеристики

• Размеры: 70×110 мм (высота × ширина), длина 2000 мм
• Материал: ПВХ без свинца - безопасен для внутреннего использования, не горюч, устойчив к воздействию влаги и химических сред
• Цвет: Чисто-белый - соответствует стандартному цвету электроустановочного оборудования
• Ширина крышки: 76,5 мм - обеспечивает совместимость с системными отверстиями стандартных монтажных элементов
• Задняя стенка: Непрерывный С-профиль - позволяет легко вставлять и фиксировать пластиковую разделительную перегородку
• Крышка: Одна, фиксируется методом встраивания - плотно прилегает без щелей, не требует дополнительных креплений
• Перфорация: Есть - позволяет крепить канал саморезами или дюбелями через предварительно просверленные отверстия
• Соединители: Два на одном конце канала - обеспечивают герметичное и прочное соединение между секциями
• Разделительная перегородка: Одна в комплекте - позволяет разделять кабели по функциям (например, питание и сигнал)
• Защитная пленка: Присутствует - сохраняет внешний вид до момента монтажа

Совместимость и монтаж

Кабельный канал ПВХ 70x110x2000 мм, белый, Rapid 80, ГК70110RW совместим с оборудованием серии Modul 45 и аналогичными устройствами, имеющими опорное кольцо и крепежный хомут. Для установки достаточно:

• Отметить место монтажа и просверлить отверстия под перфорацию
• Закрепить канал саморезами или дюбелями (диаметр отверстий под крепление - стандартный 4–5 мм)
• Уложить кабели внутри, затем вставить разделительную перегородку в С-профиль
• Закрыть крышку - она фиксируется за счет точного встраивания в бортики корпуса
• Соединить несколько секций с помощью встроенных накладок - они обеспечивают механическую прочность и герметичность стыка

Не рекомендуется использовать для скрытой проводки - канал рассчитан исключительно на открытый монтаж.

Безопасность и стандарты

Изделие изготовлено из бесвинцового ПВХ, что соответствует требованиям экологической безопасности RoHS. Материал не распространяет пламя и не выделяет токсичных веществ при нормальных температурных режимах. Соответствует общепринятым европейским стандартам для кабельных систем, применяемых в помещениях с повышенной влажностью и высокой степенью защиты IP44 и выше.

Преимущества

• Стандартная ширина крышки 76,5 мм гарантирует совместимость с большинством современных электроустановочных изделий
• С-профиль на дне позволяет легко менять конфигурацию внутри канала - можно разделить цепи питания и управления
• Фиксация крышки без болтов и замков снижает время монтажа и исключает потерю крепежа
• Наличие двух соединителей на каждой секции делает сборку длинных трасс быстрой и надежной
• Защитная пленка сохраняет белый цвет до окончательной установки - важное преимущество для интерьеров с высокими требованиями к эстетике

Ограничения применения

• Не предназначено для наружной эксплуатации - материал чувствителен к длительному UV-излучению и перепадам температур ниже –10 C
• Не используется в местах с риском механических ударов или нагрузками более 50 Н/см² - не является несущей конструкцией
• Не допускается использование в помещениях с температурой выше +50 C - возможна деформация материала
• Не совместим с устройствами без опорного кольца - необходимо проверять тип крепления перед заказом

Примеры использования

• Монтаж кабелей от автоматического выключателя до группы розеток в офисном помещении
• Организация проводки для светильников и выключателей в гостинице после ремонта без вскрытия стен
• Разделение силовой и сигнальной проводки в контроллерных шкафах на производстве
• Подключение терморегуляторов и датчиков в медицинских учреждениях - благодаря чисто-белому цвету и отсутствию металлических частей

Практические советы

• При расчете длины трассы учитывайте, что каждый соединитель занимает около 15 мм - лучше округлять в сторону увеличения
• Перед монтажом удалите защитную пленку только после закрепления канала - чтобы не повредить поверхность
• Для удобства прокладки кабелей используйте разделительную перегородку - так легче обслуживать и диагностировать участки сети
• Если нужна изгибаемая трасса - этот канал не гнётся; выбирайте гибкие модели серии OBO Bettermann для угловых решений
• Артикул ГК70110RW всегда указывайте при заказе запчастей - он отличается от других серий даже при одинаковых габаритах
