Кабельный канал Rapid 80 70x170x2000 мм (ПВХ,белый) (GK-70170RW) | 6274700 OBO Bettermann

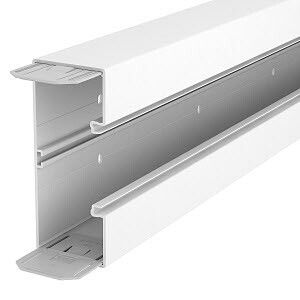

Кабельный канал 70x170x2000 мм (ПВХ, белый) от OBO BETTERMANN - это жесткий прямоугольный короб из поливинилхлорида для организации скрытой прокладки кабелей и проводов внутри помещений. Артикул gk-70170rw обеспечивает надежную фиксацию и удобство сборки благодаря встроенной перфорации и системе соединителей.

Назначение и область применения

Кабельный канал 70x170x2000 мм (ПВХ, белый) предназначен для монтажа электротехнических устройств и прокладки силовых и слаботочных кабелей в помещениях с нормальной влажностью. Подходит для установки на стены, потолки или консоли. Часто используется в офисах, жилых домах, административных зданиях и на объектах с высокими требованиями к эстетике.

Технические характеристики

• Размеры: 70×170×2000 мм (высота × ширина × длина)
• Материал: поливинилхлорид (ПВХ), без свинца
• Цвет: белый (RAL 9010)
• Форма: прямоугольная, симметричная
• Конструкция: однокамерный короб с одной внутренней перегородкой
• Способ крепления: через перфорированные отверстия по всей длине
• Соединители: две накладки на одном торце для стыковки с другими элементами
• Системное отверстие: 76,5 мм - позволяет устанавливать устройства с опорными кольцами
• Защитная пленка: есть - предохраняет поверхность от царапин до монтажа

Совместимость и монтаж

Кабельный канал 70x170x2000 мм (ПВХ, белый) совместим с оборудованием серии Modul 45 и выключателями с опорным кольцом и хомутом для подвески. Перегородка из пластика устанавливается в С-образный профиль на дне короба - позволяет разделять силовые и слаботочные линии. Монтаж выполняется саморезами через перфорацию. Соединительные накладки обеспечивают герметичный и прочный стык между секциями. Верхняя крышка крепится внутренним замком - не требует дополнительных крепежей.

Безопасность и стандарты

Изделие изготовлено из неметаллического материала (ПВХ), не поддерживающего горение, соответствует требованиям безопасности для внутреннего электромонтажа. Отсутствие свинца делает продукт экологически безопасным. Применимо в соответствии с ГОСТ Р 50571 и правилами ПУЭ для прокладки кабелей в каналах.

Преимущества

• Высокая механическая прочность ПВХ - устойчив к ударным нагрузкам и деформациям
• Перфорация по всей длине - гибкость в расположении креплений
• Встроенная перегородка - возможность разделить кабели по функциям без дополнительных деталей
• Соединительные накладки - быстрая сборка без болтов и гаек
• Белый цвет - легко сочетается с интерьером, маскирует монтаж
• Запатентованная система S-профиля - точная фиксация перегородки

Ограничения применения

• Не предназначена для открытого монтажа на улице - материал не устойчив к УФ-излучению и перепадам температур ниже -10C
• Не рекомендован для мест с постоянным воздействием растворителей, бензина или агрессивных химикатов
• Максимальная толщина кабелей ограничена объемом канала - не следует перегружать более чем на 40% сечения
• Подходит только для крепления к твердым поверхностям (бетон, кирпич, металл); не применяется на гибких или подвижных основаниях

Примеры использования

• Прокладка групповых кабелей от щита к розеткам и выключателям в квартире
• Обустройство распределительных коробок в офисном пространстве с модульной мебелью
• Монтаж кабелей управления для автоматических систем в административных зданиях
• Скрытие проводов вдоль стен в учебных классах и медицинских учреждениях

Практические советы

• При заказе учитывайте длину 2000 мм - для длинных трасс используйте несколько секций с соединителями
• Перед монтажом удалите защитную плёнку - она снижает адгезию клея и затрудняет окраску при необходимости
• Для крепления к бетону используйте дюбель-гвозди; к металлу - саморезы с прессшайбой
• При использовании перегородки проверьте её положение - она должна плотно войти в S-профиль без люфта
• Артикул gk-70170rw совпадает с каталожным номером OBO Bettermann - убедитесь, что вы получили оригинальный продукт
