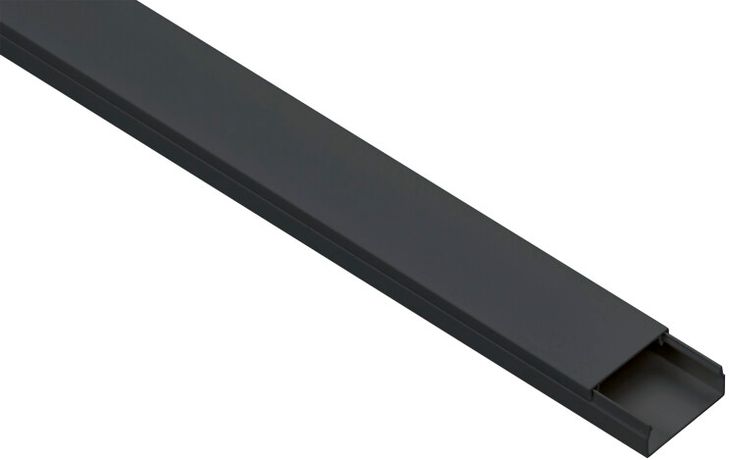

Кабель-канал 40х16 L2000 пластик ЭЛЕКОР черн. IEK EL-KK10-040-016-1-K02

Кабель-канал 40x16мм пластик черный от IEK (ИЭК), артикул el-kk10-040-016-1-k02, предназначен для открытой прокладки кабелей в помещениях с минимальными требованиями к защите от внешних воздействий. Он сочетает прочность материала, удобство монтажа и долгий срок службы - идеально подходит для электромонтажных работ в офисах, жилых зонах и производственных помещениях.

Назначение и область применения

Кабель-канал 40x16мм пластик черный используется для упорядоченной и безопасной прокладки силовых и слаботочных кабелей внутри помещений. Его применяют при электромонтажных работах там, где важна эстетика и доступ к проводам - например, в квартирах, административных зданиях, торговых центрах. Также позволяет устанавливать электроустановочные изделия в подъемные коробки типа КМКУ, что расширяет функциональность системы.

Технические характеристики

• Габариты: 40×16 мм - высота и ширина канала, подходят для групп кабелей малого и среднего сечения.
• Полезное сечение: 475 мм2 - внутренний объем для размещения кабелей; можно проложить несколько одножильных или нескольких многожильных проводов.
• Материал: ПВХ, соответствует классу FV(ПВ)0 по ГОСТ 28779-90 - обеспечивает устойчивость к деформации и химическим воздействиям.
• Цвет: Черный - маскирует загрязнения, хорошо сочетается с большинством интерьеров.
• Степень защиты IP40: Защита от твердых частиц крупнее 1 мм, но не от воды - подходит только для сухих помещений.
• Огнестойкость: Да, материал не распространяет горение - снижает риск возгорания при аварийном нагреве.
• Длина отрезка: 2 метра - стандартная длина для удобной транспортировки и монтажа.
• Температурный режим монтажа: От -15C до +60C - допускает работу в неотапливаемых помещениях зимой, но не на улице.
• Срок службы: 25 лет - при соблюдении условий эксплуатации.
• Тип крышки: Свободная - легко открывается и закрывается без инструментов.
• Количество перегородок: 0 - канал однокамерный, без разделителей.
• Тип крепления: Перфорация на основании с шагом 200 мм - позволяет фиксировать канал саморезами или дюбелями через каждые 20 см.

Совместимость и монтаж

Кабель-канал 40x16мм пластик черный совместим со всеми элементами серии ELECOR: углы, тройники, заглушки, ответвители. Для монтажа используйте саморезы или дюбели, которые проходят через перфорацию. Укладывать кабели рекомендуется до того, как надеть крышку - так легче контролировать заполнение полезного сечения. Не требуется специальных инструментов: крышка фиксируется просто нажатием - двойной замок обеспечивает плотное прилегание без люфта.

Безопасность и стандарты

Материал ПВХ соответствует классу FV(ПВ)0 по ГОСТ 28779-90 - это значит, он не поддерживает горение и не выделяет токсичных газов при нагреве. Применение в соответствии с нормами ПУЭ и ГОСТ Р 50571.15/IEC 60364-5-52. Степень защиты IP40 исключает попадание крупных предметов, но не защищает от влаги - нельзя использовать во влажных помещениях, на улице или в местах с повышенной запыленностью.

Преимущества

• Легкий вес и простота монтажа - не требуют сварки или клея.
• Свободная крышка - позволяет быстро получить доступ к кабелям для обслуживания или модификации сети.
• Высокая механическая прочность ПВХ - выдерживает случайные удары и давление при монтаже.
• Долгий срок службы - не теряет форму и цвет при нормальном использовании.
• Перфорация с шагом 200 мм - гарантирует равномерную нагрузку на крепления и предотвращает прогиб при длинных участках.

Ограничения применения

• Не предназначена для наружной прокладки - не защищена от влаги, UV-излучения и температур ниже -15C.
• Не подходит для помещений с постоянной влажностью (ванная, бассейн, подвал без осушения).
• IP40 не обеспечивает защиту от пыли в промышленных условиях - не применять в цехах с большим количеством металлической стружки или песка.
• Не рассчитана на прокладку кабелей с наружным диаметром более 10–12 мм в больших количествах - может превысить полезное сечение 475 мм2.

Примеры использования

• Прокладка сетей питания и Ethernet в офисах - скрытый монтаж вдоль стен под потолком.
• Обустройство электропроводки в новостройках перед отделкой - удобно для последующего ремонта.
• Подключение автоматических выключателей и розеток через подъемные коробки КМКУ.
• Формирование маршрутов для слаботочных систем: видеонаблюдение, домашняя аудиосистема, сигнализация.

Практические советы

• При прокладке длинных участков (>2 м) обязательно используйте крепления через каждые 200 мм - иначе канал прогнётся под весом кабелей.
• Перед укладкой кабелей проверьте суммарный диаметр всех проводов - не превышайте 80% от полезного сечения (≈380 мм2), чтобы избежать перегрева.
• Для перехода между вертикальными и горизонтальными участками используйте уголки серии ELECOR - они точно совпадают по форме и цвету.
• Закрывайте крышку после укладки кабелей - даже частично открытая крышка снижает степень защиты и делает систему менее надежной.
• Артикул el-kk10-040-016-1-k02 - это отрезок 2 м. При заказе учтите, что нужна целая длина - резать его не рекомендуется, так как нарушится герметичность замка.
