Кабель-канал плинтусный ELECOR IEK 80х20, IP40 IEK (ИЭК) CKK20-080-020-1-K01

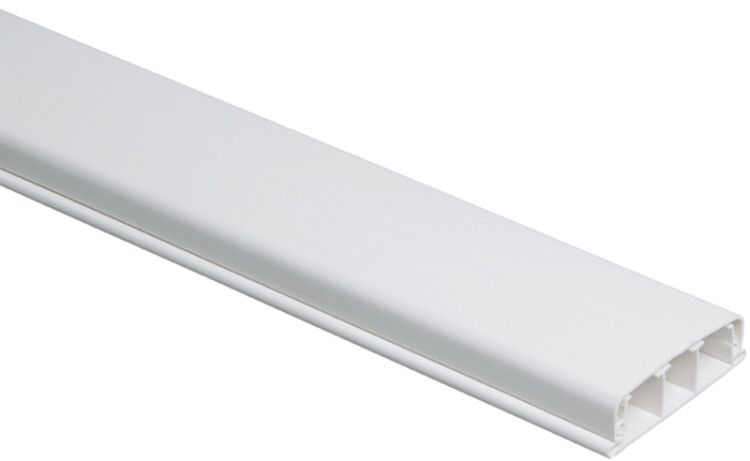

Кабель-канал плинтусный 80х20 пластик L2000 от IEK (ИЭК) - это решётчатый профиль из ПВХ с тремя внутренними секциями, предназначенный для скрытой прокладки проводов и кабелей вдоль стен в зонах стыка со полом. Артикул ckk20-080-020-1-k01 обеспечивает надёжную организацию электромонтажа в жилых и офисных помещениях.

Назначение и область применения

Кабель-канал плинтусный 80х20 пластик L2000 используется для прокладки слаботочных и силовых кабелей вдоль нижней части стен - там, где трудно применить штробы или другие способы маскировки проводки. Подходит для квартир, офисов, школ, больниц и других помещений с высокими требованиями к эстетике и безопасности. Защищает кабели от случайных ударов, истирания и воздействия влаги. Применяется в рамках электромонтажных работ по нормам ТУ 2291-001-1436938-2008.

Технические характеристики

• Габариты: 80×20 мм - высота и глубина канала соответственно
• Длина одного элемента: 2000 мм
• Материал: ПВХ, не поддерживающий горение (класс FV(ПВ)0 по ГОСТ 28779-90)
• Полезное сечение: 1600 мм2 - позволяет разместить несколько кабелей одновременно
• Количество перегородок: 3 - формируют три отдельные камеры внутри канала
• Количество секций: 3 - каждая секция изолирована, удобна для разделения цепей (например, освещение, розетки, сигнализация)
• Степень защиты: IP40 - защищён от твёрдых предметов более 1 мм, но не от воды
• Температурный режим монтажа: от –15 C до +60 C
• Срок службы: 25 лет при соблюдении условий эксплуатации
• Цвет: белый - сочетается с большинством интерьеров
• Покрытие: необработанная поверхность - легко окрашивается при необходимости
• Наличие уплотнителя: да - снижает риск попадания пыли и насекомых
• Наличие кромки: да - обеспечивает плотное прилегание к полу и стене

Совместимость и монтаж

Кабель-канал плинтусный 80х20 пластик L2000 монтируется на клей, двусторонний скотч или саморезы (по кромке). Уплотнитель и кромка позволяют установить канал плотно к основанию без зазоров. Каждый элемент длиной 2 метра соединяется между собой методом «шпилька–паз» - без дополнительных фитингов. Для выхода кабеля предусмотрены вырезы в боковой стенке - можно сделать их самостоятельно ножом. Перегородки не снимаются - они являются частью конструкции. Рекомендуется использовать комплектующие от того же производителя (IEK ELECOR) для гарантии совместимости.

Безопасность и стандарты

Материал ПВХ соответствует классу FV(ПВ)0 по ГОСТ 28779-90 - не поддерживает горение и не распространяет пламя. Это важно для помещений с повышенными требованиями к пожарной безопасности. Степень защиты IP40 предотвращает доступ крупных твердых объектов (например, отверток или пальцев детей), но не защищает от влаги - не применяйте в сырых помещениях (ванная, баня, улица). Соответствует техническим условиям ТУ 2291-001-1436938-2008.

Преимущества

• Три внутренние секции позволяют разделять кабели по функциям - например, питание, данные, управление - исключая помехи
• Уплотнитель и кромка обеспечивают герметичность и эстетичный вид без щелей
• Высокая прочность ПВХ - выдерживает нагрузки при обычном использовании
• Легко режется и монтируется - не требует специальных инструментов
• Долгий срок службы - 25 лет без потери свойств при правильной эксплуатации
• Белый цвет не бросается в глаза и легко комбинируется с любым дизайном

Ограничения применения

• Не предназначен для открытого монтажа на улице - не имеет защиты от влаги выше IP40
• Не рекомендуется для мест с постоянным контактом с водой (ванная, кухонные мойки)
• При температурах ниже –15 C материал становится хрупким - возможны трещины при ударе
• Не подходит для прокладки кабелей с мощностью свыше 10 кВт без расчёта нагрева - площадь сечения 1600 мм2 рассчитана на типовые бытовые нагрузки
• Не заменяет трубу или гофру в условиях сильных механических нагрузок (промышленные участки, цеха)

Примеры использования

• Прокладка кабелей питания для розеток и светильников в квартире
• Скрытие сетевых кабелей (LAN, HDMI) и телефонных проводов в офисе
• Подключение систем домашней автоматизации (умный дом) без вскрытия стен
• Обустройство проводки в детских комнатах - безопасно, не торчит, не травмирует
• Монтаж кабелей в учебных заведениях и медицинских учреждениях - соответствует требованиям к чистоте и эстетике

Практические советы

• Перед монтажом проверьте, что посадочная поверхность (пол/стена) ровная - иначе канал будет деформироваться
• При прокладке нескольких кабелей в одной секции оставляйте запас свободного объема - не забивайте сечение полностью
• Для длинных линий используйте угловые переходники и соединители от IEK ELECOR - так сохранится целостность системы
• Если нужен другой цвет - покрасьте канал водоэмульсионной краской после монтажа; не используйте растворители!
• При работе в холоде (ниже 0 C) храните каналы в тепле минимум 2 часа перед установкой - чтобы ПВХ стал эластичнее
• Артикул ckk20-080-020-1-k01 - это единственный вариант в линейке с тремя перегородками; аналоги без них имеют меньшую функциональность
