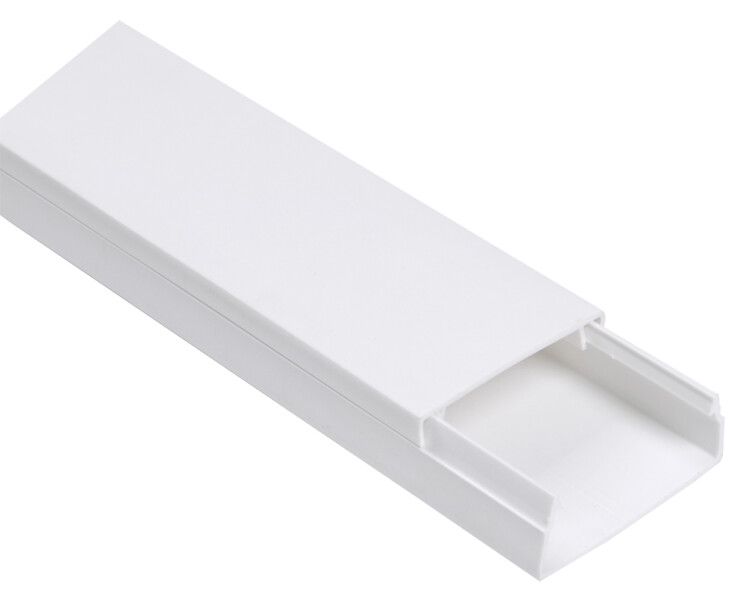

Кабель-канал 80х60 L2000 пластик ЭЛЕКОР IEK CKK10-080-060-1-K01-008

Кабель-канал 80х60 пластик белый (8 м) от IEK (ИЭК) серии ELECOR предназначен для открытой прокладки кабелей в помещениях - обеспечивает организованную, защищённую и эстетичную маршрутизацию проводов, а также позволяет устанавливать электроустановочные изделия в подъёмные коробки. Артикул ckk10-080-060-1-k01-008 рассчитан на длительную эксплуатацию в условиях электромонтажных работ.

Назначение и область применения

Кабель-канал 80х60 пластик белый (8 м) используется для прокладки силовых, слаботочных и коммуникационных кабелей внутри зданий. Подходит для офисов, жилых домов, производственных помещений, где важна видимость и доступность проводки. Благодаря возможности монтажа подъёмных коробок типа КМКУ, канал позволяет интегрировать выключатели, розетки и другие устройства прямо в корпус канала. Применяется исключительно в сухих и нормально влажных помещениях - не для улицы, подземных сооружений или агрессивных сред.

Технические характеристики

• Габариты: 80×60 мм - внешние размеры профиля
• Полезное сечение: 4270 мм2 - внутренний объём для прокладки кабелей
• Материал: ПВХ, не поддерживающий горение (соответствует классу FV(ПВ)0 по ГОСТ 28779-90)
• Степень защиты: IP40 - защита от твердых предметов более 1 мм, но не от воды
• Огнестойкость: Да - материал не распространяет пламя
• Срок службы: 25 лет при соблюдении условий эксплуатации
• Температурный диапазон монтажа: от –15 C до +60 C
• Цвет: Чисто-белый - совместим с интерьерными решениями
• Длина одного отрезка: 2 м - комплект из четырёх отрезков (8 м в сумме)
• Крепление: Перфорация с шагом 200 мм по всему основанию
• Крышка: Свободная - легко снимается и фиксируется без инструментов
• Перегородки: Отсутствуют - внутреннее пространство цельное
• Нормативный документ: ТУ 2291-001-1436938-2008

Совместимость и монтаж

Кабель-канал 80х60 пластик белый (8 м) совместим с подъёмными коробками КМКУ - позволяют встраивать розетки и выключатели в стену через верхнюю часть канала. Для крепления используют саморезы или дюбеля через перфорацию с шагом 200 мм. Укладка кабелей осуществляется после снятия свободной крышки - она плотно защёлкивается без болтов. Соединение отрезков происходит встык - рекомендуется использовать специальные углы, тройники и заглушки серии ELECOR для формирования сложных маршрутов. Не допускается использование с металлическими крепёжными элементами, способными повредить ПВХ-поверхность.

Безопасность и стандарты

Материал ПВХ соответствует требованиям класса FV(ПВ)0 по ГОСТ 28779-90 - не поддерживает горение и не выделяет токсичных газов при нагреве. Степень защиты IP40 предотвращает попадание крупных твёрдых частиц, что важно в помещениях с высокой запылённостью. Сертификаты соответствуют ТУ 2291-001-1436938-2008. Несмотря на огнестойкость, продукт не предназначен для использования в местах с риском прямого контакта с открытым огнём или высокотемпературными источниками.

Преимущества

• Высокая прочность ПВХ-профиля - выдерживает нагрузки при монтаже и эксплуатации
• Лёгкий вес - удобен для транспортировки и быстрого монтажа
• Свободная крышка - не требует инструментов для обслуживания и модификации
• Белый цвет - гармонирует с большинством отделочных решений
• Перфорированное основание - упрощает крепление к бетону, кирпичу, дереву
• Дважды закрывающийся замок - надёжно фиксирует крышку даже при вибрациях

Ограничения применения

• Не применяется на улице - IP40 не защищает от влаги
• Запрещено применение при температурах ниже –15 C и выше +60 C - материал становится хрупким или деформируется
• Не подходит для прокладки кабелей с напряжением свыше 1000 В - согласно нормативам для открытой прокладки
• Не предназначена для скрытой штукатурки - только открытая установка
• Не рекомендуется для помещений с постоянным воздействием растворителей, масел, кислот - ПВХ может разрушаться

Примеры использования

• Прокладка групповой сети освещения в офисном здании
• Маршрут для слаботочных кабелей (Ethernet, TV, сигнализация) в квартире
• Обустройство распределительной коробки с встроенной розеткой через КМКУ
• Формирование трассы для кабелей на производственном участке с минимальным визуальным влиянием

Практические советы

• При расчете длины учтите, что один отрезок - 2 м; заказываемый 8 м - это четыре отрезка, которые нужно соединить
• Перед монтажом проверьте, чтобы перфорация была целой - поврежденные отверстия снижают надёжность крепления
• Для длинных трасс используйте уголки и переходники серии ELECOR - они обеспечивают плавный изгиб без перегиба кабелей
• Не затягивайте кабели слишком сильно - сохраняйте радиус изгиба минимум 6–8 диаметров кабеля
• При необходимости окраски - используйте только краски, совместимые с ПВХ; обычные водоэмульсионные составы могут вызвать помутнение
• Артикул ckk10-080-060-1-k01-008 - единственный в линейке с таким сочетанием размера, цвета и длины; аналоги других брендов могут отличаться по форме замка или перфорации
