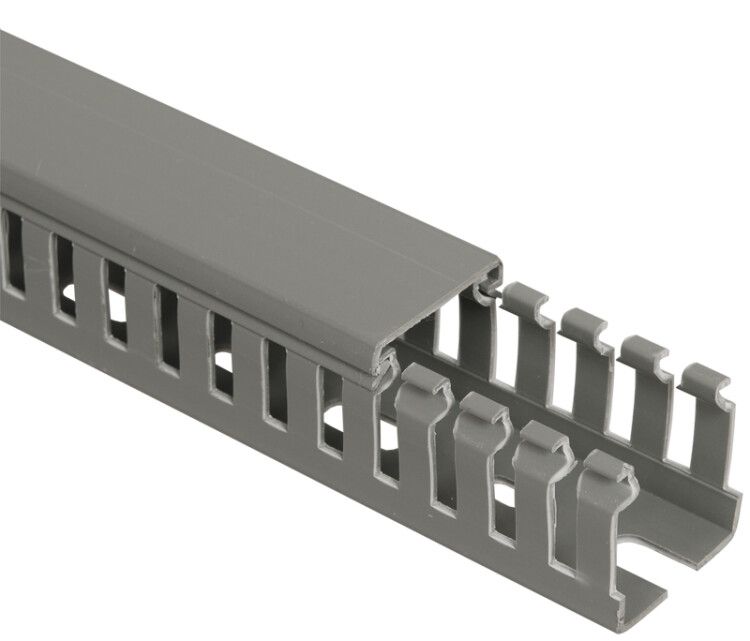

Кабель-канал перфорированный IMPACT серия М 80х60, 2м, серый IEK (ИЭК) CKM50-080-060-1-K03

Кабель-канал перфорированный 80х60 серия М 2000 мм от IEK (ИЭК) - это жесткий, самозатухающий профиль из ПВХ с крышкой, предназначенный для упорядоченной прокладки кабелей внутри электрощитов. Артикул ckm50-080-060-1-k03 обеспечивает надежную фиксацию и удобство монтажа за счет перфорированного основания.

Назначение и область применения

Кабель-канал перфорированный 80х60 серия М 2000 мм используется исключительно для внутренней организации кабельной проводки в электрораспределительных шкафах. Он не предназначен для открытой прокладки на стенах, в каналах или наружных условиях. Подходит для сборки щитов автоматики, управления, распределения электроэнергии - там, где важны порядок, доступ к кабелям и безопасная изоляция.

Технические характеристики

• Размеры: 80×60 мм - внешние габариты, полезное сечение 4270 мм2 позволяет разместить значительное количество кабелей;
• Материал: самозатухающий ПВХ - не поддерживает горение, снижает риск распространения пламени;
• Цвет: серый - совместим с типовой цветовой гаммой электрощитового оборудования;
• Длина: 2000 мм - стандартная длина для компактной транспортировки и резки на месте;
• Температурный режим: от -15C до +60C - работает в помещениях с нормальным микроклиматом, не выдерживает экстремальных холодов или нагрева выше 60C;
• Перфорация: шаг 6 мм, ширина слота 4 мм - обеспечивает точное крепление саморезами и болтами через отверстия;
• Срок службы: 25 лет - при соблюдении условий эксплуатации материал сохраняет прочность и форму;
• Норматив: ТУ 2291-001-1436938-2008 - соответствие техническим условиям производителя, не является ГОСТом.

Совместимость и монтаж

Кабель-канал перфорированный 80х60 серия М 2000 мм крепится напрямую к стенкам шкафа с помощью саморезов или болтов через перфорацию на основании. Установка возможна как вертикально, так и горизонтально. Крышка легко открывается и закрывается без инструментов - для обслуживания и модификации проводки. Благодаря гибкости профиля допускается легкая деформация при установке вокруг углов или препятствий, но радиус изгиба не должен превышать естественную пластичность ПВХ - не используйте принудительный изгиб.

Безопасность и стандарты

Материал ПВХ самозатухающий, что соответствует требованиям пожарной безопасности для помещений с высокой плотностью кабелей. Профиль не содержит галогенов, не выделяет токсичных паров при перегреве. Нормативный документ - ТУ 2291-001-1436938-2008; не имеет сертификата UL/CE, поэтому не рекомендуется для использования в системах, требующих международного соответствия.

Преимущества

• Крышка фиксируется без крепежа - быстрый доступ к кабелям при необходимости;
• Перфорация позволяет точно регулировать положение канала в шкафу - не нужна предварительная разметка;
• Высокая нагрузочная способность сечения - вместо нескольких малых каналов можно использовать один крупный;
• Стандартная длина 2 метра - оптимальна для большинства промышленных шкафов, минимизирует отходы;
• Серый цвет не бросается в глаза и гармонично сочетается с корпусами шкафов IEK и аналогичными решениями.

Ограничения применения

• Не применяется вне электрощитов - не рассчитан на воздействие осадков, прямого солнца, химических сред или механических ударов;
• Работает только в диапазоне -15…+60 C - при более низких температурах ПВХ становится хрупким, при более высоких - теряет форму;
• Не подходит для силовых кабелей с током свыше 160 А без дополнительного теплоотведения - перегрев возможен при плотной укладке;
• Не совместим с металлическими крепежами, создающими заземляющие цепи - не является частью системы защиты от поражения током.

Примеры использования

• Управление кабелями связи, питания и сигнализации в шкафах АСУ ТП;
• Фиксация проводов от датчиков, реле, контакторов в распределительных щитах;
• Объединение множества слаботочных кабелей в одном направлении - замена набора хомутов и трубок;
• Подготовка кабельных трасс перед установкой в шкафы IEK серии IEC, EKF, Schneider Electric.

Практические советы

• При монтаже учитывайте посадочные отверстия - они расположены каждые 6 мм, выбирайте точки крепления с учетом веса заполненного канала;
• Не перегружайте сечение - максимальная плотность заполнения не должна превышать 60–70% от 4270 мм2, чтобы избежать перегрева;
• Резать кабель-канал можно обычным ножом или ножницами по металлу - край получается ровный, без заусенцев;
• Для длинных трасс соединяйте несколько элементов по длине - стыки делайте в местах перфорации, чтобы не нарушать целостность крепления;
• Артикул ckm50-080-060-1-k03 - единственный в линейке с такой комбинацией размера и длины, не путайте с другими размерами серии IMPACT.
