Кабель канал перфорированный 100х60 "ИМПАКТ" - М | CKM50-100-060-1-K03 IEK

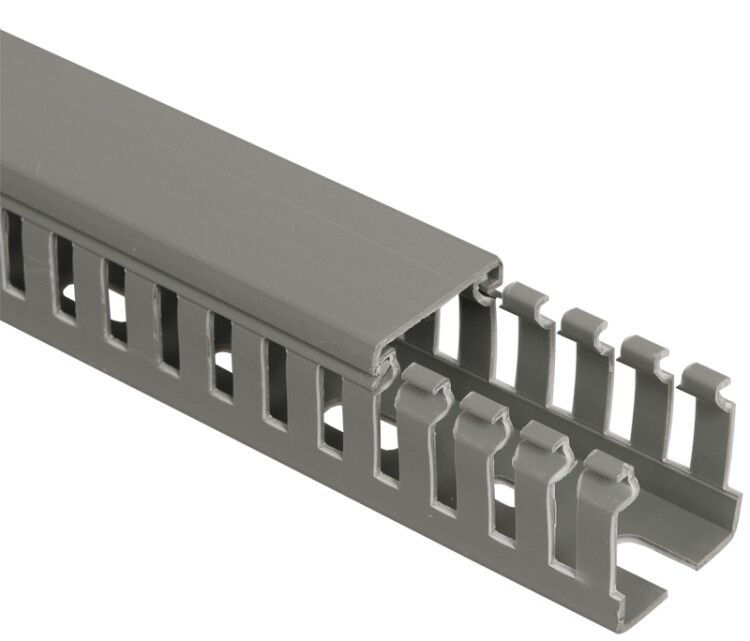

Кабель-канал перфорированный 100х60 серия М 2000 мм пластик от IEK (ИЭК) - это жесткий, самозатухающий профиль из ПВХ с перфорацией для фиксации кабелей внутри электрощитов. Артикул ckm50-100-060-1-k03 подходит для компактной и упорядоченной прокладки силовых и слаботочных проводов в распределительных шкафах.

Назначение и область применения

Кабель-канал перфорированный 100х60 серия М 2000 мм пластик предназначен для внутренней организации кабельной проводки в электрораспределительных шкафах. Он позволяет зафиксировать провода, кабели и гофру на стенках шкафа, предотвращая хаотичную укладку и обеспечивая доступ к проводкам для обслуживания. Подходит для установки в щитах автоматики, управления, питания и других системах, где важна видимость и удобство монтажа.

Технические характеристики

• Размеры: 100×60 мм - высота и глубина канала, подходят для группового размещения кабелей
• Длина: 2000 мм - стандартная длина для резки и сборки в шкафах любой конфигурации
• Полезное сечение: 6000 мм2 - позволяет разместить до 15–20 одножильных кабелей сечением до 4 мм2
• Материал: ПВХ - устойчив к химическим воздействиям, не выделяет токсины при нагреве
• Самозатухаемость: да - материал не поддерживает горение, снижает риск распространения пламени
• Диапазон рабочих температур: от –15C до +60C - подходит для помещений с нормальным микроклиматом, не для улицы или печей
• Цвет: серый - совместим с большинством металлических шкафов и элементами корпуса
• Срок службы: 25 лет - долговечность при соблюдении условий эксплуатации
• Нормативный документ: ТУ 2291-001-1436938-2008 - соответствие техническим условиям производства

Совместимость и монтаж

Кабель-канал перфорированный 100х60 серия М 2000 мм пластик имеет перфорацию на основании с шагом 6 мм и шириной отверстий 4 мм. Это позволяет крепить его к стенкам шкафа с помощью саморезов, болтов или специальных крепежных планок. Наличие крышки обеспечивает защиту от случайного контакта и попадания пыли, при этом она легко снимается для доступа к кабелям. Гибкость материала позволяет легкому изгибу в радиусе более 150 мм - полезно при обходе углов и препятствий внутри шкафа. Для соединения двух участков используйте стандартные стыковые муфты или просто плотно подгоните концы друг к другу.

Безопасность и стандарты

Кабель-канал перфорированный 100х60 серия М 2000 мм пластик изготовлен из самозатухающего ПВХ, что соответствует требованиям пожарной безопасности для внутренних установок. Произведен согласно ТУ 2291-001-1436938-2008. Хотя продукт не имеет сертификата UL/CE, он рекомендован для использования в промышленных и коммерческих объектах в рамках российских норм. Установка должна выполняться в соответствии с ПУЭ и правилами внутреннего монтажа электрооборудования.

Преимущества

• Перфорированное основание - позволяет надежно закрепить кабель-канал без дополнительных кронштейнов
• Съемная крышка - ускоряет монтаж и последующую диагностику
• Высокая прочность ПВХ - не деформируется под весом кабелей даже при максимальной нагрузке
• Стандартная длина 2 метра - минимум отходов при нарезке, легко адаптируется под любые шкафы
• Совместимость с другими изделиями серии IMPACT - можно использовать одинаковые крепежи и аксессуары

Ограничения применения

• Не предназначен для наружной установки - не выдерживает прямых осадков, УФ-лучей и экстремальных температур ниже –15C
• Не используется в помещениях с постоянным воздействием масел, растворителей или агрессивных химикатов - ПВХ может размягчиться
• Не заменяет трубу или гофру для защиты от механических повреждений - служит только для организации, а не для защиты
• Не рассчитан на прокладку кабелей с напряжением выше 1000 В без дополнительной изоляции и разделения

Примеры использования

• Разводка сигнальных кабелей в АВР-щитах
• Управление проводами от датчиков и реле в пультах управления
• Организация слаботочных цепей (Ethernet, RS-485, 24 В) рядом с силовыми в одном шкафе
• Фиксация кабелей от частотных преобразователей и контакторов
• Сборка панелей для оборудования в пищевой, фармацевтической и машиностроительной промышленности

Практические советы

• При монтаже учитывайте посадочные отверстия: шаг 6 мм требует точного сверления под крепеж - лучше использовать сверло 3–3,5 мм
• Для длинных трасс разделяйте кабель-канал на секции по 1–1,5 м, чтобы избежать прогиба под тяжестью кабелей
• Не заполняйте сечение более чем на 60% - это сохранит теплоотдачу и позволит легко менять провода
• При использовании с другими изделиями серии IMPACT проверьте совпадение цвета и типа перфорации - это упростит сборку
• После монтажа протестируйте доступность всех кабелей - крышка должна открываться без усилия
