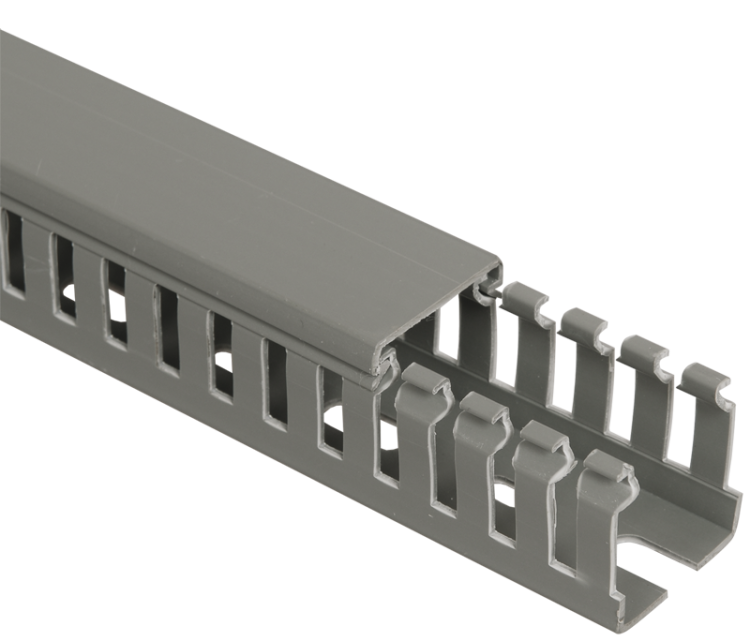

Короб перфорированный 60х60 ИМПАКТ - М (2м) CKM50-060-060-1-K03 IEK

Кабель-канал перфорированный 60х60 серия ИМПАКТ - М (2000 мм) от IEK предназначен для упорядоченной прокладки кабелей внутри электрощитов и распределительных шкафов. Его перфорированная конструкция обеспечивает доступ к проводам, а самозатухающий ПВХ-материал повышает безопасность. Артикул ckm50-060-060-1-k03 - часть серии ИМПАКТ, созданной для надежной и компактной организации внутренней проводки.

Назначение и область применения

Кабель-канал перфорированный 60х60 серия ИМПАКТ - М (2000 мм) используется исключительно для внутренней кабельной разводки в электрораспределительных шкафах. Он помогает организовать провода, избежать запутанности, упростить обслуживание и придать шкафу аккуратный вид. Подходит для установки в промышленном оборудовании, автоматических системах управления, щитах питания и контроля.

Технические характеристики

• Размеры: 60×60 мм, длина 2000 мм
• Материал: самозатухающий ПВХ - не поддерживает горение, устойчив к химическим воздействиям
• Полезное сечение: 3187 мм2 - позволяет разместить значительное количество кабелей
• Перфорация: шаг 6 мм, ширина отверстий 4 мм - обеспечивают фиксацию кабелей и удобство крепления
• Цвет: серый - совместим с большинством типов шкафов
• Диапазон рабочих температур: от -15 до +60 C - подходит для помещений с нормальным микроклиматом
• Срок службы: 25 лет - долговечность при соблюдении условий эксплуатации
• Крышка: есть - защищает кабели от механических повреждений и пыли
• Гибкость: да - можно легко гнуть для обхода препятствий внутри шкафа
• Тип крепления: через перфорацию на основе - крепится саморезами или заклепками прямо к стенкам шкафа

Совместимость и монтаж

Кабель-канал перфорированный 60х60 серия ИМПАКТ - М (2000 мм) монтируется на металлические поверхности внутри шкафа. Для крепления используются саморезы или заклепки, которые проходят через перфорационные отверстия. Гибкая конструкция позволяет адаптировать канал под углы и изгибы, что особенно полезно при ограниченном пространстве. Установка возможна как вертикально, так и горизонтально. Крышка фиксируется на защелках - открывается без инструментов для проверки или модификации проводки.

Безопасность и стандарты

Кабель-канал соответствует техническим условиям ТУ 27.33.14-004-83135016-2017. Самозатухающий материал снижает риск распространения пламени при аварии. Применение в шкафах с напряжением до 1000 В допускается при соблюдении правил устройства электроустановок (ПУЭ). Нет требований к заземлению канала - он является изолирующим элементом.

Преимущества

• Высокая плотность перфорации - позволяет точно фиксировать кабели и крепежные элементы
• Гибкость материала - упрощает монтаж в тесных и сложных пространствах
• Наличие крышки - предотвращает случайное касание проводов и попадание сторонних предметов
• Стандартные размеры - совместим со всеми популярными шкафами и крепежами
• Долгий срок службы - не требует замены в течение всего срока эксплуатации оборудования

Ограничения применения

• Не предназначен для наружной прокладки - не имеет защиты от осадков и УФ-излучения
• Не рекомендуется использовать в средах с постоянным контактом с маслом, растворителями или агрессивными химикатами
• Работает только в пределах температурного диапазона -15…+60 C - при более низких или высоких температурах материал теряет прочность
• Не подходит для силовой проводки свыше 1000 В - не рассчитан на такие нагрузки

Примеры использования

• Организация сигнальных кабелей в АСУ ТП
• Размещение проводов управления в частотных преобразователях
• Укладка кабелей связи и датчиков в промышленных щитах
• Формирование трасс для слаботочных цепей в распределительных пунктах

Практические советы

• При выборе длины учтите, что 2000 мм - максимальная длина одного участка; при необходимости используйте соединители
• Для фиксации кабелей внутри канала применяйте пластиковые стяжки - они не повредят изоляцию
• Не перегружайте сечение - оптимальная загрузка не выше 70–80% от 3187 мм2 для обеспечения теплоотвода
• При монтаже в местах с вибрацией дополнительно фиксируйте кабели, чтобы избежать перетирания
• Проверьте соответствие посадочного места в шкафе - ширина 60 мм должна свободно входить между ребрами жесткости
