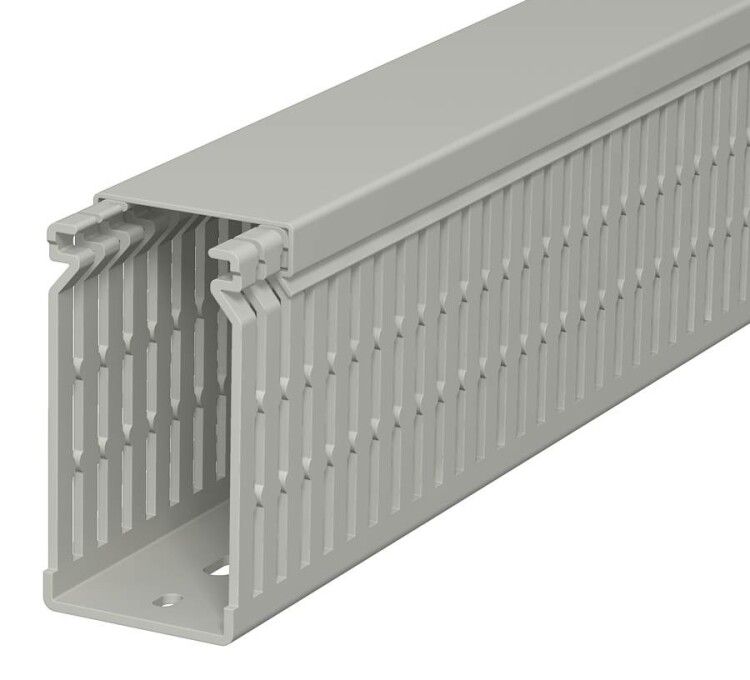

Распределительный кабельный канал LK4 N 80x40x2000 мм (ПВХ,серый) (LK4 80040) | 6178227 OBO Bettermann 80040

Кабельный канал распределительный 80x40x2000 мм (ПВХ, серый, RAL7030) от OBO BETTERMANN предназначен для защиты и организации внутренней прокладки силовых и слаботочных кабелей в помещениях. Артикул LK4 N 80040 сочетает прочную конструкцию из ПВХ с перфорацией для удобного крепления - идеально подходит для монтажа на стенах и потолках в офисах, производственных зонах и жилых помещениях.

Назначение и область применения

Этот распределительный кабель-канал используется для прокладки и маскировки проводов внутри помещений. Подходит для групповой укладки кабелей питания, управления, связи и сигнализации. Применяется в системах автоматизации, на станках, в щитовых, вдоль технологических линий и в местах, где требуется доступ к проводам для обслуживания.

Технические характеристики

• Размеры: 80 мм (ширина) × 40 мм (высота) × 2000 мм (длина)
• Материал: поливинилхлорид (ПВХ) - устойчив к коррозии, химическим воздействиям и утечкам тока
• Цвет: серый, соответствует RAL 7030
• Крышка: съемная, фиксируется за счет замковых выступов
• Тип крепления: перфорация на основе с шагом 12,5 мм и отверстиями диаметром 5 мм
• Ширина борта с крышкой: 83 мм
• Ширина крышки: 46 мм
• Сужения в боковых стенках: предотвращают выпадение проводов при установке

Совместимость и монтаж

Кабельный канал совместим со стандартными саморезами и дюбелями диаметром до 5 мм. Для монтажа используйте шурупы через перфорацию с шагом 12,5 мм - достаточно одного крепления каждые 20–30 см для надежной фиксации. Установка возможна на вертикальные и горизонтальные поверхности: бетон, гипсокартон, металл. Крышка легко открывается без инструментов - позволяет добавить или заменить кабели после монтажа.

Безопасность и стандарты

Изделие изготовлено из самозатухающего ПВХ, что снижает риск распространения пламени. Обеспечивает электроизоляцию и исключает утечку тока через корпус. Соответствует требованиям безопасности для внутреннего использования в соответствии с ГОСТ Р 50571 и IEC 61084. Не рекомендовано применение во взрывоопасных средах или на открытом воздухе без дополнительной защиты.

Преимущества

• Перфорированное основание обеспечивает быстрый и точный монтаж без сверления
• Сужения в стенках предотвращают сползание проводов даже при плотной укладке
• Съемная крышка упрощает обслуживание и модификацию трассы
• ПВХ материал не требует окраски, долговечен, не выгорает под искусственным светом
• Стандартный цвет RAL 7030 гармонирует с большинством интерьеров и оборудования

Ограничения применения

• Не предназначено для наружной эксплуатации - ПВХ теряет прочность при температуре ниже –10 C и выше +60 C
• Не подходит для прямого контакта с открытым огнем или высокими температурами (>90 C)
• Не рекомендуется использовать в условиях постоянной механической нагрузки (например, под проходящими транспортерами)
• Не является герметичным решением - не защищает от попадания воды или пыли в значительных объемах

Примеры использования

• Прокладка кабелей управления в цехах с оборудованием OBO BETTERMANN
• Обустройство электропроводки в административных зданиях вместо открытой проводки
• Формирование трасс для Ethernet, видеонаблюдения и сигналов АСУ ТП
• Монтаж временной проводки на объектах с частыми изменениями компоновки

Практические советы

• При укладке нескольких кабелей не заполняйте канал более чем на 40% площади сечения - сохраните возможность дальнейшего обслуживания
• Используйте переходники и углы серии LK4 для создания сложных маршрутов - все элементы совместимы между собой
• Перед монтажом проверьте соответствие диаметра отверстий перфорации (5 мм) выбранному крепежу
• Артикул LK4 N 80040 можно комбинировать с другими длинами канала (1 м, 2 м) - они имеют одинаковые параметры крепления и крышек
• Для защиты от пыли в производственных зонах допускается использование дополнительных заглушек и декоративных планок
