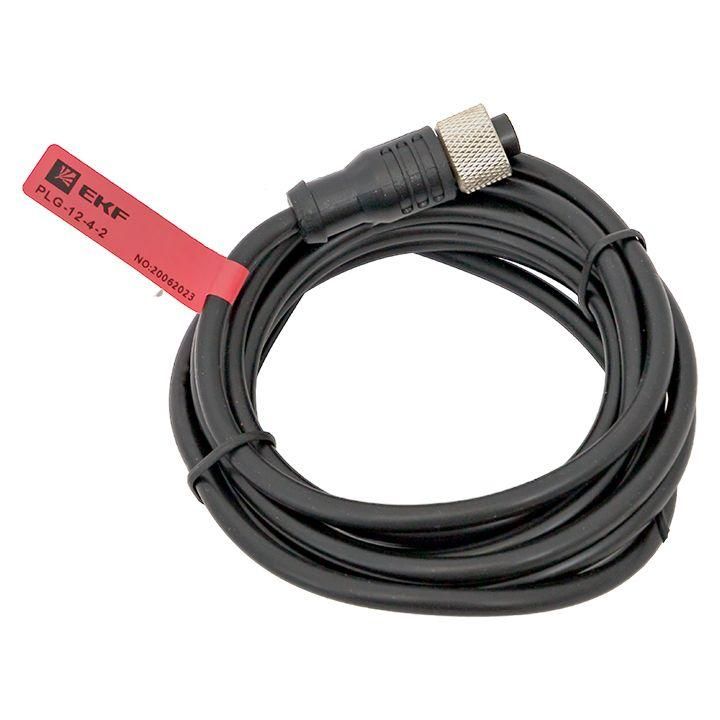

Кабель-разъем М12 4-PIN прямой IP67 EKF PLG-12-4-2

Кабель-разъем M12 4-PIN прямой от EKF (артикул plg-12-4-2) предназначен для надежного подключения датчиков в промышленной автоматизации. Прямая форма обеспечивает компактную укладку, а четыре контакта позволяют передавать питание и сигналы от датчиков с NPN/PNP выходом.

Назначение и область применения

Кабель-разъем M12 4-PIN прямой используется для соединения датчиков с контроллерами в системах автоматизации. Подходит для индуктивных, емкостных, оптических и других датчиков с электрическим подключением через коннектор M12 4-pin. Часто применяется на станках, конвейерах, роботизированных линиях и в условиях повышенной вибрации.

Технические характеристики

• Форма: прямая - позволяет проложить кабель без изгибов под углом
• Количество контактов: 4 - поддерживаются схемы NPN и PNP
• Тип разъема: M12 - стандартизированная резьбовая система для промышленного использования
• Подключение: кабельный разъем - один конец имеет штекер M12, второй - свободные провода для подключения
• Совместимость с датчиками: работает с дискретными датчиками с нормально замкнутыми (НЗ), нормально разомкнутыми (НО) или комбинированными (НО+НЗ) контактами

Совместимость и монтаж

Кабель-разъем M12 4-PIN прямой совместим с любыми устройствами, использующими стандартный M12 4-pin коннектор. Для монтажа необходимо зачистить и зажать провода в клеммах внутри корпуса разъема. Убедитесь, что посадочная резьба на датчике или оборудовании соответствует размеру M12 (диаметр 12 мм). Кабель можно фиксировать хомутиком для предотвращения перегрузки на точке соединения.

Безопасность и стандарты

Производитель указывает соответствие требованиям промышленного применения, однако конкретные классы защиты (IP) и сертификаты в предоставленных данных отсутствуют. Рекомендуется проверять маркировку на самом изделии или документацию производителя EKF для подтверждения степени защиты от пыли и влаги.

Преимущества

• Прямая форма снижает риск повреждения кабеля при установке в плотном пространстве
• Четыре контакта обеспечивают гибкую работу с различными типами датчиков (NPN/PNP, НО/НЗ)
• Металлическая резьба M12 гарантирует прочное и виброустойчивое соединение
• Изделие из серии EKF - рассчитано на длительную эксплуатацию в условиях производства

Ограничения применения

• Не предназначен для передачи мощных токов - только для сигнальных цепей (обычно до 2 А)
• Не подходит для высокочастотных или аналоговых сигналов без дополнительной экранировки - требуется проверка спецификаций датчика
• Отсутствует информация о температурном диапазоне и IP-классе - применение в агрессивных средах требует дополнительной проверки

Примеры использования

• Подключение датчика положения на конвейере к PLC
• Связь между датчиком уровня жидкости и управляющим модулем
• Обмен данными с фотоэлектрическим датчиком на сборочной линии

Практические советы

• Перед монтажом убедитесь, что напряжение питания датчика совпадает с напряжением системы (обычно 10–30 В DC)
• При использовании нескольких таких кабелей-разъемов M12 4-PIN прямой от EKF помечайте каждый для удобства обслуживания
• Учитывайте посадочный диаметр M12 - он должен точно совпадать с гнездом на датчике, иначе соединение будет ненадежным
• Для долговечности избегайте частых перегибов кабеля в месте входа в разъем - используйте кабельные вставки или хомуты
